TC850CLW713

产品分类: 模数转换器(ADC)
产品描述: ±5V 40sps 15bit 1 15 Parallel Differential ±5V Dual Slope PLCC-44 贴片安装,黏合安装 16.59mm*16.59mm*3.87mm
供应商型号: TC850CLW713-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 模数转换器(ADC) TC850CLW713

TC850CLW713概述


    产品简介


    TC850 是一款由Microchip公司生产的高精度模数转换器(ADC),具备15位分辨率(加上符号位)。这款ADC广泛应用于需要高精度测量的领域,如精密模拟信号处理和传感器接口。此外,它也适用于需要高精度直流测量的场合。

    技术参数


    - 分辨率: 15位分辨率(加上符号位)
    - 采样速度: 最高达40次/秒
    - 转换方式: 多重斜率积分方法,确保单调性、高噪声免疫力和自动零校准
    - 动态范围: 96dB
    - 输入偏置电流: 仅30pA
    - 输入噪声: 低至30μVP-P
    - 敏感度: 100μV/LSB
    - 供电电压: ±5V
    - 引脚封装: 40-Pin PDIP/CERDIP 或 44-Pin PLCC
    - 工作温度范围:
    - TC850CPL/CLW: 0°C 至 +70°C
    - TC850IJL/ILW: -25°C 至 +85°C

    产品特点和优势


    1. 高分辨率与高速转换: 15位分辨率加上符号位,每秒可完成多达40次转换,显著提高系统响应速度。
    2. 高噪声免疫力: 自动零校准消除了失调调整的需求,提升了系统可靠性。
    3. 宽动态范围: 动态范围高达96dB,适合各种高低信号强度的应用。
    4. 低功耗设计: 工作时的总功耗仅20mW,非常适合便携式或电池供电设备。

    应用案例和使用建议


    应用案例
    - 数字称重系统: TC850以其快速的采样速率和高分辨率非常适合应用于需要实时准确测量的数字秤。
    - 精密传感器接口: 其极低的输入噪声和高分辨率特性使其成为处理微弱信号的理想选择。
    使用建议
    - 硬件设计: 在使用TC850时,建议仔细考虑参考电压的选取,以确保信号的稳定性和准确性。
    - 软件开发: 软件设计时需合理配置控制逻辑,以便充分利用其连续转换能力。

    兼容性和支持


    - 兼容性: TC850具有8位三态数据总线,易于与各类微处理器进行接口设计。
    - 技术支持: Microchip提供了详尽的技术文档和支持服务,涵盖设计指导和故障排查等。

    常见问题与解决方案


    - 问题: 高速采样时输出不稳定。
    - 解决方案: 检查电源是否稳定,尝试优化外部滤波电路。

    - 问题: 转换结果误差较大。
    - 解决方案: 校准参考电压,确认无误后再次测试。

    总结和推荐


    TC850作为一款高性能、高可靠性的ADC,在高精度测量领域表现出色。它的高速转换能力和高分辨率使其在数字秤、传感器接口等领域有着广泛的应用前景。综合以上特点和优势,强烈推荐使用TC850用于需要高精度和快速响应的应用场景。

TC850CLW713参数

参数
电压-电源,模拟 ±5V
输入类型 Differential
电压 - 电源,数字 ±5V
采样率 40sps
通道数 1
信噪比 -
接口类型 Parallel
位数 15
分辨率 15bit
架构 Dual Slope
长*宽*高 16.59mm*16.59mm*3.87mm

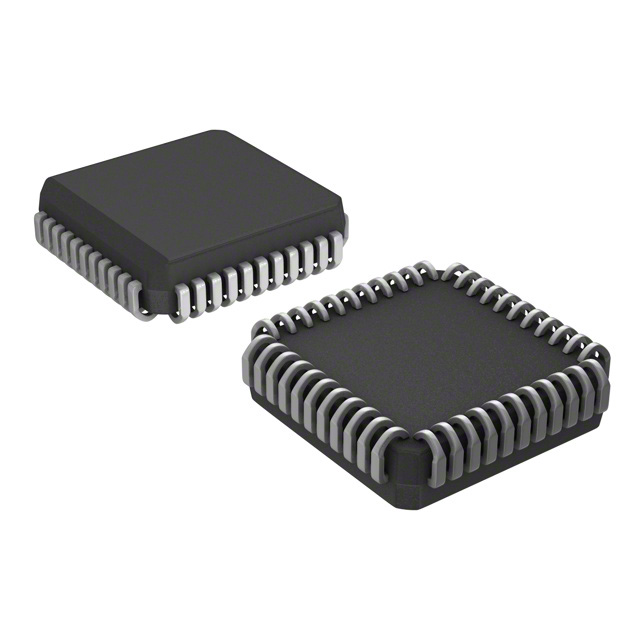

通用封装 PLCC-44
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TC850CLW713厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TC850CLW713数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 模数转换器(ADC) MICROCHIP TECHNOLOGY TC850CLW713 TC850CLW713数据手册

TC850CLW713封装设计

查看详情并下载
Symbol
Footprint
3D Model
