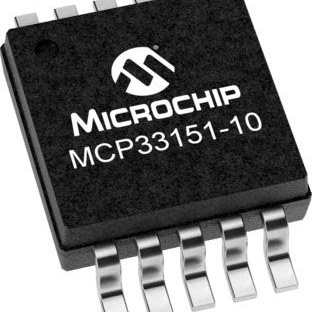

MCP33151-10-E/MS

产品分类: 模数转换器(ADC)
产品描述: Microchip 14 位模数转换器, 单路, 串行接口
供应商型号: 1935508
供应商: 海外现货
标准整包数: 100
MICROCHIP TECHNOLOGY 模数转换器(ADC) MCP33151-10-E/MS

MCP33151-10-E/MS概述

    MCP33151/41-XX:一款高性能ADC的数据采集解决方案

    产品简介


    MCP33151/41-XX是Microchip公司开发的一款单通道、单极性的14位/12位模数转换器(ADC),专为高速和高精度的数据采集而设计。这款芯片适用于各种高要求的应用场合,如医疗仪器、测试设备、电动汽车电池管理系统、电机控制、开关电源和便携式设备等。

    技术参数


    - 采样速率:MCP33151/41-10:1 Msps;MCP33151/41-05:500 ksps
    - 分辨率:14位/12位,无缺失码
    - 输出延迟:无延迟
    - 工作电压范围:模拟输入电压(AVDD):1.8V;数字输入/输出接口电压(DVIO):1.7V至5.5V;参考电压(VREF):AVDD至5.1V
    - 伪差分输入操作:输入满量程范围:0V至+VREF
    - 低功耗:在输入采集(待机)期间:<1.5 μA;转换期间:MCP33151/41-10:<0.66 mA;MCP33151/41-05:<0.33 mA
    - SPI兼容串行通信:最高时钟率:100 MHz
    - 3线接口,可选BUSY指示
    - 自动校准:补偿偏移、增益和线性误差
    - 内置数据累加器:可整合最多1024个连续转换样本,通过自动平均结果提高精度至18位有效位数(ENOB)
    - 符合AEC-Q100标准:工作温度范围:-40°C 至 +125°C
    - 封装选项:MSOP-10 和 TDFN-10

    产品特点和优势


    - 高速和高精度:1 Msps和500 ksps的采样速率,满足高速应用需求。
    - 宽电压范围:模拟和数字输入支持宽电压范围,增强了灵活性和适应性。
    - 超低功耗:在输入采集期间仅需约1.5 μA的电流,非常适合电池供电设备。
    - 自动校准:内部自动校准功能能够减少误差,确保稳定的性能。
    - 内置数据累加器:提升精度,适用于需要高精度测量的应用。
    - 强固的设计:AEC-Q100认证使其适合极端环境下的使用。

    应用案例和使用建议


    MCP33151/41-XX可以用于各种高性能的数据采集应用。例如,在电动汽车电池管理系统中,该芯片可以实时监测电池电压,确保安全高效运行。在医疗设备中,它可以用于精确测量生理信号,如心电图(ECG)或血压。
    - 电池管理系统:建议使用外部陶瓷电容进行去耦合以保证稳定工作。
    - 医疗仪器:建议在使用过程中定期进行自我校准,确保最佳性能。

    兼容性和支持


    该产品支持多种主机设备,包括PIC32微控制器系列。为了更好地兼容不同平台,Microchip提供了详细的驱动程序和支持文档。此外,如果遇到任何问题,可以通过官方网站和技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:系统不稳定,数据采集结果波动大。
    解决方案:检查外部电源是否稳定,并确认进行了正确的自校准过程。
    2. 问题:数据采集速度不够快。
    解决方案:检查时钟频率设置是否正确,确保时钟输入满足器件要求。
    3. 问题:输出数据异常。
    解决方案:检查是否有干扰源,确认外部接线正确,无短路。

    总结和推荐


    MCP33151/41-XX是一款具备高精度、高集成度和低功耗特性的模数转换器。它非常适合用于需要高速和高精度数据采集的应用场景,尤其在电池管理、医疗仪器、电机控制等领域具有显著优势。总的来说,我强烈推荐这款产品用于各类高端应用中。

MCP33151-10-E/MS参数

参数
分辨率 14bit
电压-电源,模拟 1.7V~1.9V
接口类型 SPI
电压 - 电源,数字 1.7V~5.5V
采样率 1Msps
位数 14
通道数 1
架构 SAR
输入类型 Single-Ended
信噪比 80.4dBFS
通用封装 MSOP-10
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

MCP33151-10-E/MS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP33151-10-E/MS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 模数转换器(ADC) MICROCHIP TECHNOLOGY MCP33151-10-E/MS MCP33151-10-E/MS数据手册

MCP33151-10-E/MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 18.0733
500+ ¥ 17.351
库存: 200
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1807.33
