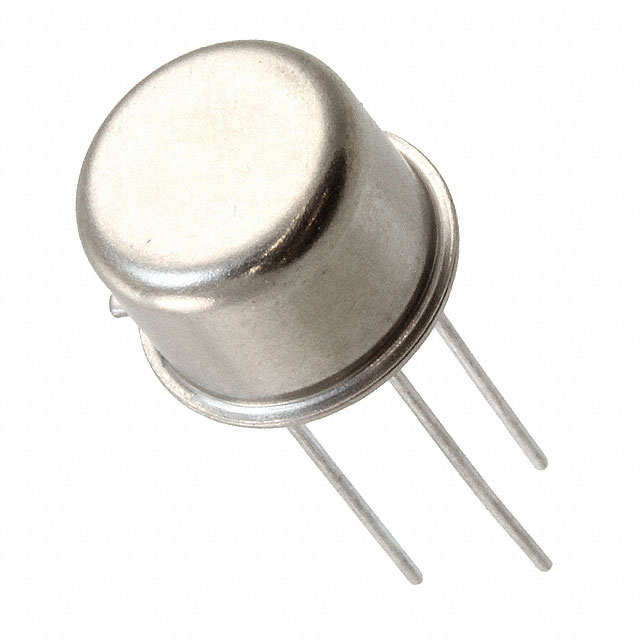

JANTX2N2323

产品分类: 晶闸管/可控硅
产品描述: 200μA 220mA 灵敏栅型 50V 800mV TO-5-3 通孔安装
供应商型号: 1086-15490-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 晶闸管/可控硅 JANTX2N2323

JANTX2N2323概述

    硅控整流器(SCR)技术手册

    产品简介


    硅控整流器(Silicon Controlled Rectifier,简称 SCR),是一种可控单向导电开关。这类器件广泛应用于电力电子领域,例如电机控制、照明系统和电源转换等领域。该产品符合 MIL-PRF-19500/276 规范,适合用于军事及工业环境中。产品系列包括 2N2323, 2N2323S, 2N2323A, 2N2323AS, 2N2324, 2N2324S, 2N2324A, 2N2324AS, 2N2326, 2N2326S, 2N2326A, 2N2326AS, 2N2328, 2N2328S, 2N2328A, 2N2328AS 和 2N2329, 2N2329S。

    技术参数


    - 最大额定值
    - 反向电压(VRM):50Vdc 至 400Vdc
    - 工作峰值反向电压(VRM):75Vpk 至 500Vpk
    - 前向阻断电压(VFBXM):50Vpk 至 400Vpk
    - 平均前向电流(IO):0.22A
    - 前向电流浪涌峰值(IFSM):15A
    - 阴极-门电流(VKGM):6Vpk
    - 工作温度范围(Top):-65°C 到 +125°C
    - 存储结温(Tstg):-65°C 到 +150°C
    - 电气特性
    - 反向阻塞电流(IRBX1):10μA
    - 前向阻塞电流(IFBX1):10μA
    - 反向门电流(IKG):200μA
    - 门触发电压(VGT1):0.35Vdc 至 0.8Vdc
    - 门触发电流(IGT1):200μA 至 20μA
    - 前向“开”电压(VFM):2.2V
    - 保持电流(IHOX):2.0mA

    产品特点和优势


    1. 高可靠性:该硅控整流器经过 MIL-PRF-19500/276 认证,适用于严苛的工作环境。
    2. 宽泛的工作范围:从 -65°C 到 +125°C 的工作温度,使其适用于多种极端条件。
    3. 优异的电气特性:高耐压能力和低漏电流确保稳定可靠的工作表现。
    4. 灵活的应用场景:可应用于各类电力控制系统,如电机调速、照明系统等。

    应用案例和使用建议


    - 应用案例:用于大功率电机的启动和调速,实现高效能的电力转换。
    - 使用建议:确保在启动时门极驱动电路提供足够的电压和电流,以保证触发可靠。

    兼容性和支持


    该硅控整流器为 TO-5 封装,且可选 JAN, JANTX 和 JANTXV 等等级。用户可通过官方技术支持获取更多应用指导和售后服务。

    常见问题与解决方案


    - 问题一:无法正确触发
    - 解决方案:检查门极驱动电路是否提供足够电压和电流。
    - 问题二:过热损坏
    - 解决方案:确保散热良好,避免长时间过载运行。
    - 问题三:电压浪涌损坏
    - 解决方案:增加保护电路,如瞬态电压抑制器(TVS)。

    总结和推荐


    总体而言,该硅控整流器以其出色的电气特性和宽泛的工作范围,使其成为电力控制领域的优秀选择。特别是在军事和工业环境中,其高可靠性和稳定性值得信赖。强烈推荐在电力转换和控制应用中采用此类产品。

JANTX2N2323参数

参数
断态电压 50V
断态最大重复峰值漏电流 -
平均通态电流 220mA
最大栅极峰值反向电压 -
最大栅极触发电压 800mV
SCR类型 灵敏栅型
RMS通态电流 -
最大栅极触发电流 200μA
通态非重复峰值电流 -
开启状态电压 -
通用封装 TO-5-3
安装方式 通孔安装
零件状态 停产
包装方式 散装
