ATPL250A-AKU-R

产品描述: 3V 3.6V SPI 外部 QFP 贴片安装 12mm*12mm*1.4mm
供应商型号: ATPL250A-AKU-RCT-ND
供应商: Digi-Key
标准整包数: 1

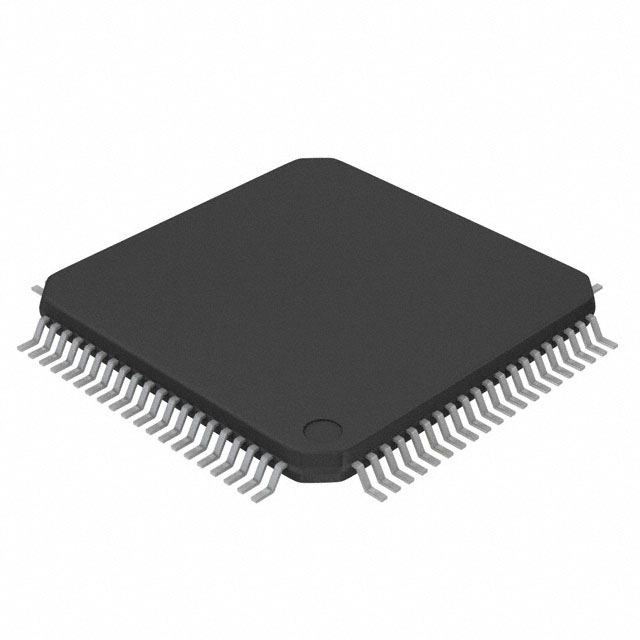

MICROCHIP TECHNOLOGY 应用处理器与片上系统(SOC) ATPL250A-AKU-R

ATPL250A-AKU-R概述

    # ATPL250A G3-PLC Modem 技术概述

    产品简介


    ATPL250A 是一款专为电力线通信(PLC)设计的G3-PLC调制解调器,由Atmel公司推出。该芯片以其高效能、灵活性和广泛的适用性著称,特别适合于智能电网相关的多种应用,例如智能电表、数据集中器、照明控制、工业/家庭自动化、建筑能源管理系统、太阳能发电系统及插电式混合动力电动汽车(PHEV)充电站等。ATPL250A 与外部Atmel微控制器协同工作,通过提供物理层(PHY)库来实现对G3协议的支持。

    技术参数


    以下为ATPL250A的关键技术规格:
    - 核心功能:G3-PLC调制解调器,支持CENELEC-A、FCC和ARIB标准。
    - 操作频率:适用于50Hz和60Hz交流电源。
    - 调制方式:支持相干与差分调制方案。
    - 自动增益控制:具备信号接收时的自动增益控制及连续幅度跟踪能力。
    - 接口:提供1个SPI接口,用于与外部微控制器通信。
    - 引脚配置:采用80引脚LQFP封装,工作温度范围为-40°C至+85°C。
    - 供电电压:数字电源VDDIO(3.0V-3.6V),模拟电源VDDIN AN(3.0V-3.6V),PLL电源VDDPLL(1.2V)。

    产品特点和优势


    1. 高效率设计:通过硬件加速器和协处理器实现了高效的G3物理层实现。
    2. 灵活性强:能够适应不同应用场景的需求,简化了外围电路的设计。
    3. 广泛的兼容性:支持全球主要的电力线通信频段,符合各国法规要求。
    4. 集成度高:内置模拟前端(AFE),仅需外接一个高效的Class D功率放大器即可完成信号注入。

    应用案例和使用建议


    应用案例
    - 智能家居:利用ATPL250A构建家庭自动化网络,实现家电远程控制。
    - 智慧城市:部署于智能电表中,支持实时数据采集与传输。
    - 工业控制:用于工业设施内的远程监控和管理。
    使用建议
    - 在选择耦合方式时,应根据实际安装环境选择最合适的耦合设计。
    - 确保所有接地引脚正确连接至系统的接地平面以减少电磁干扰。
    - 根据应用需求调整零交叉检测配置寄存器(ZCCONFIG),以获得最佳的信号捕捉效果。

    兼容性和支持


    ATPL250A支持多种频率标准,并提供了详细的参考设计文档,便于开发者快速上手。此外,Atmel公司还提供相应的技术支持和服务,帮助客户解决开发过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输速率低 | 检查并优化SPI接口参数,确保数据传输无误。 |
    | 接收灵敏度不足 | 调整AGC设置,增加接收端增益。 |
    | 设备启动失败 | 验证复位信号(RST)是否正常工作。 |

    总结和推荐


    综上所述,ATPL250A是一款非常适合智能电网及相关领域的高性能G3-PLC调制解调器。它不仅具有强大的功能集和良好的性能表现,而且易于集成到现有系统中。因此,我们强烈推荐此产品给希望进入或扩展其智能电网解决方案的企业和个人用户。

ATPL250A-AKU-R参数

参数
程序存储器类型 -
核心处理器 外部
速度 -
I/O电压 -
主要属性 -
外设 -
接口类型 SPI
最大时钟频率 -
最大工作供电电压 3.6V
Flash大小 -
内核数 -
最小工作供电电压 3V
RAM大小 -
长*宽*高 12mm*12mm*1.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ATPL250A-AKU-R厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATPL250A-AKU-R数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 应用处理器与片上系统(SOC) MICROCHIP TECHNOLOGY ATPL250A-AKU-R ATPL250A-AKU-R数据手册

ATPL250A-AKU-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.683 ¥ 81.8214
库存: 0
起订量: 1 增量: 1
