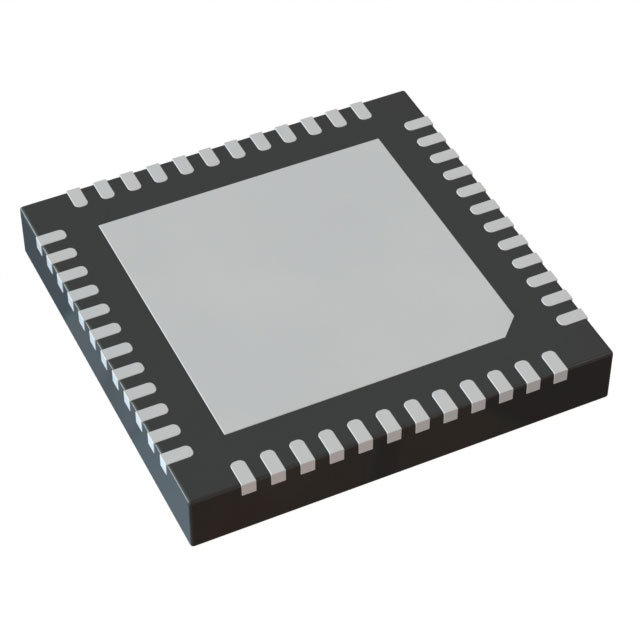

KSZ8061MNGW-TR

产品分类: 以太网芯片
产品描述: 1 3.135V 3.465V 100Mbps QFN 贴片安装,黏合安装
供应商型号: KSZ8061MNGW-DKR-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 KSZ8061MNGW-TR

KSZ8061MNGW-TR概述

    文章标题:Microchip KSZ8061MNX/MNG 单芯片以太网物理层收发器详解

    1. 产品简介


    产品类型与功能:
    Microchip的KSZ8061MNX/MNG是一款单芯片10BASE-T/100BASE-TX以太网物理层收发器(PHY),用于在非屏蔽双绞线(UTP)电缆上进行数据的传输和接收。此款收发器采用了Quiet-Wire技术来减少线路发射和增强电磁干扰(EMI)的抵抗力,同时提供了超低功耗的睡眠模式。产品适用于工业控制、汽车诊断、汽车网关、相机和传感器网络、以及娱乐信息系统等领域。

    2. 技术参数


    引脚配置:
    - 32引脚封装:包括XI、XO晶体振荡器输入/输出,AVDDH和AVDDL模拟电源供应,TXP、TXM、RXP、RXM物理收发信号,MDIO管理接口数据输入/输出,MDC管理接口时钟输入,以及中断信号INTRP。
    - 48引脚封装:增加了一些额外的功能引脚如COL、MDIO、MDC等。
    电气特性:
    - 工作电压范围:数字I/O 1.8V到3.3V,模拟I/O 1.2V,电源管理时特定引脚可能降至0V。
    - 最大工作温度范围:工业级温度范围为-40°C至+85°C,而AEC-Q100认证的汽车级温度范围可达-40°C至+105°C。
    - 绝对最大额定值:电源电压(VDDIO、AVDDH)在-0.5V到+5.0V之间,输入/输出电压也在-0.5V到+5.0V内,存储温度为-55°C至+150°C。

    3. 产品特点和优势


    - 增强的电磁兼容性:内置的Quiet-Wire过滤技术,可以降低辐射和传导噪声,提升系统在复杂电磁环境下的鲁棒性。
    - 灵活的功率管理模式:包括超低功耗睡眠模式,可显著延长电池寿命;还有多种节能模式,在不牺牲性能的情况下实现最佳能效比。
    - 快速链接建立:通过禁用自动协商和自动MDI/MDI-X功能,支持快速链接启动,特别适合于两个节点连接关系已知的应用场合。
    - 全面的诊断能力:具备LinkMD+诊断功能,提供链路质量指示(SQI),帮助用户实时监控链路状态并进行优化调整。

    4. 应用案例和使用建议


    - 工业控制系统:可在复杂的工业环境中稳定运行,实现高效的数据通信。
    - 汽车诊断系统:满足汽车领域的高要求,确保在恶劣环境下的可靠性能。
    - 消费电子设备:用于智能家居、娱乐设备中,提供稳定且高效的网络连接体验。
    使用建议:
    在设置初始网络参数时,建议先启用自动协商功能以便找到最优的连接模式;对于需要频繁开关机的应用场景,则应考虑使用超低功耗模式以节省能源。

    5. 兼容性和支持


    - 兼容性:与其他符合IEEE 802.3标准的MAC处理器及交换机无缝对接,适用于各类网络基础设施。
    - 技术支持:Microchip官方提供详尽的技术文档和支持服务,涵盖硬件设计指南、软件开发套件及在线论坛答疑解惑。

    6. 常见问题与解决方案


    - 问题一:如何处理因初始化过程中MAC输入引脚驱动不当导致的PHY寄存器误配置?
    - 解决方案:在这些引脚上添加适当的外部拉电阻(如4.7kΩ)以确保正确的寄存器配置。
    - 问题二:当链接丢失时,如何正确进入超低功耗睡眠模式?
    - 解决方案:通过配置相关寄存器(例如注册14h),确保在检测不到链路能量后能及时进入睡眠状态。

    7. 总结和推荐


    综上所述,Microchip的KSZ8061MNX/MNG凭借其优异的抗干扰能力、灵活的电源管理和强大的诊断功能,成为各种应用的理想选择。尤其适合于对电磁兼容性和可靠性要求较高的工业和汽车电子领域。鉴于其卓越的性能表现和广泛的适用范围,强烈推荐在上述应用场景中使用该产品。

KSZ8061MNGW-TR参数

参数
收发器数量 1
最大工作供电电压 3.465V
最小工作供电电压 3.135V
数据速率 100Mbps
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSZ8061MNGW-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8061MNGW-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8061MNGW-TR KSZ8061MNGW-TR数据手册

KSZ8061MNGW-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9592 ¥ 25.0052
25+ $ 2.3816 ¥ 19.931
100+ $ 2.288 ¥ 19.1477
库存: 5811
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25
