LAN9311I-NZW

产品分类: 以太网芯片
产品描述: 微芯 以太网开关集成电路, 128引脚, XVTQFP封装
供应商型号: LAN9311I-NZW-ND
供应商: Digi-Key
标准整包数: 1

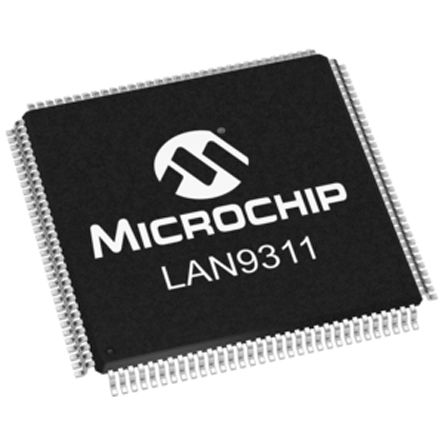

MICROCHIP TECHNOLOGY 以太网芯片 LAN9311I-NZW

LAN9311I-NZW概述

    SMSC LAN9311/LAN9311i: 全面管理型双端口10/100以太网交换机

    产品简介


    SMSC LAN9311/LAN9311i 是一款专为嵌入式应用设计的全面管理型双端口10/100以太网交换机,集成了非PCI总线接口,能够提供卓越的性能和灵活性。它适用于需要高性能、灵活配置和成本控制的应用场景。主要功能包括VLAN、QoS包优先级划分、速率限制、IGMP监控与管理等功能,广泛应用于各种智能设备中。

    技术参数


    - 基本规格:双端口10/100以太网交换机,具备16位非PCI总线接口。
    - 电源要求:单3.3V供电。
    - 工作温度范围:商业级(0°C 至 70°C)及工业级(-40°C 至 85°C)。
    - 封装形式:128引脚VTQFP/XVTQFP封装,符合RoHS标准。
    - 端口能力:
    - 两个内部10/100 PHY,支持HP Auto-MDIX。
    - 完全符合IEEE 802.3标准。
    - 支持10BASE-T和100BASE-TX。
    - 半双工/全双工模式支持。
    - 自动流控支持。
    - 缓冲区和内存:
    - 32K缓冲RAM。
    - 1K条目转发表。
    - 每个端口4个动态QoS队列。
    - 2K Jumbo包支持。
    - 网络管理:
    - 支持IEEE 802.1Q VLAN,最多16组。
    - IGMP v1/v2/v3监控。
    - 流量统计计数器完全合规。
    - 端口镜像/监测/嗅探功能。
    - 时间戳单元:集成IEEE 1588硬件时间戳单元,提供全局64位可调时钟。
    - 功耗管理:
    - 唤醒局域网(Wake on LAN)。
    - 链路状态变化唤醒(能量检测)。
    - 魔法包唤醒检测。

    产品特点和优势


    - 高性价比的双端口交换:提供2个独立的10/100端口,满足高速传输需求。
    - 先进的网络管理功能:支持VLAN、QoS和IGMP等高级网络管理功能,确保高效的数据传输和管理。
    - 强大的硬件时间戳单元:集成IEEE 1588硬件时间戳单元,实现精准的时间同步,适用于测试和测量设备。
    - 低功耗设计:提供多种唤醒机制,如Wake on LAN、链路状态变化唤醒和魔法包唤醒检测,适用于多种低功耗应用。

    应用案例和使用建议


    - 应用案例:适用于机顶盒、数字电视、数字视频录像机、VoIP/视频电话系统、家庭网关、测试和测量设备等。
    - 使用建议:
    - 在高流量环境下使用时,确保适当的缓冲区大小和QoS队列配置。
    - 对于复杂网络环境,考虑使用VLAN和IGMP监控功能进行有效管理。
    - 利用Jumbo包支持提高大文件传输效率,减少CPU负载。

    兼容性和支持


    - 兼容性:该产品兼容大多数16位嵌入式CPU,具有良好的系统集成性。
    - 厂商支持:提供详细的技术文档、应用指南和开发工具包。用户可通过官网获取最新的规格说明和技术支持。

    常见问题与解决方案


    - Q:如何进行端口配置?
    - A:通过设置相应的寄存器来完成端口的全双工/半双工、速率限制等配置。

    - Q:如何处理IGMP过滤问题?
    - A:利用IGMP v1/v2/v3监控功能进行多播包过滤,根据需要配置过滤规则。

    总结和推荐


    SMSC LAN9311/LAN9311i是一款高性能、高集成度的双端口10/100以太网交换机,特别适合需要精确管理和强大网络功能的应用。它的多项先进功能和广泛的适用范围使其成为市场的有力竞争者。强烈推荐此产品用于需要高效、可靠数据传输和网络管理的各类嵌入式系统中。

LAN9311I-NZW参数

参数
收发器数量 2
最大工作供电电压 3.6V
最小工作供电电压 3V
数据速率 10Mbps,100Mbps
长*宽*高 14mm*14mm*1mm
通用封装 XVTQFP-128
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

LAN9311I-NZW厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LAN9311I-NZW数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY LAN9311I-NZW LAN9311I-NZW数据手册

LAN9311I-NZW封装设计

查看详情并下载
Symbol
Footprint
3D Model
