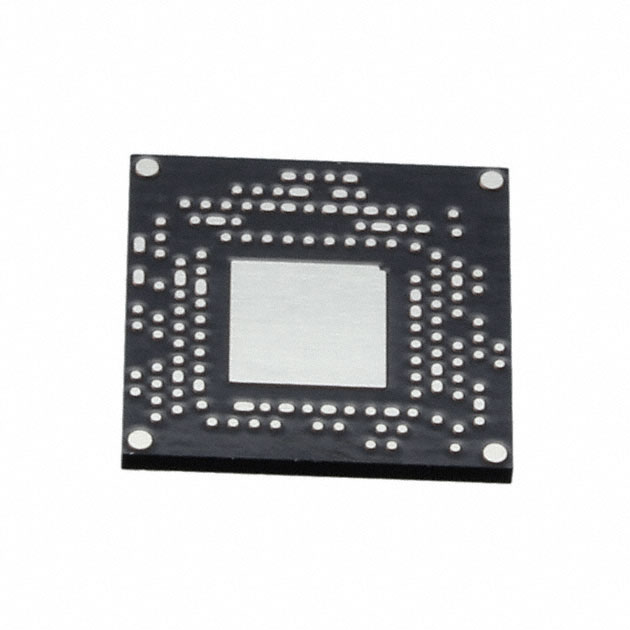

VSC8514XMK-03

产品分类: 以太网芯片
产品描述: 4 10Mbps,100Mbps,1Gbps QFN 贴片安装 12mm*12mm*850μm
供应商型号: 494-VSC8514XMK-03
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 VSC8514XMK-03

VSC8514XMK-03概述

    VSC8514 四端口10/100/1000BASE-T以太网物理层芯片技术手册

    产品简介


    VSC8514 是一款低功耗千兆以太网收发器,专为铜介质接口设计。该设备集成了低电磁干扰(EMI)线路驱动器及集成线路侧终端电阻,既节省电源又减少了印刷电路板(PCB)空间。该产品由微芯科技(Microsemi)公司生产,具备出色的电磁兼容性和低噪声性能,适用于航空航天、通信、数据中心和工业市场的高可靠性应用。

    技术参数


    - 电源电压:1.0V 和 2.5V
    - 输入耐压:兼容 3.3V 的 2.5V 输入(单端和双向 TTL/CMOS 接口)
    - 通信速度:支持 10BASE-T、100BASE-TX、1000BASE-T 通信速率
    - 接口标准:符合 IEEE 802.3 规范
    - 配置接口:QSGMII v1.3 及 IEEE 1149.1 JTAG 边界扫描
    - 温度范围:工作温度 -40°C 至 125°C
    - 封装形式:12 mm x 12 mm,138 针多排塑料 QFN 封装

    产品特点和优势


    1. 高性能 PHY 和接口技术
    - 支持四个集成的 10/100/1000BASE-T 以太网铜收发器(IEEE 802.3ab 标准),并包含 VeriPHY 电缆诊断功能
    - 采用专利的低 EMI 电压模式线路驱动器,内置线路侧终端电阻
    - 具备 HP 自动 MDIX 支持及强制 MDI/MDIX 选项
    - 支持高达 16 kB 的巨型帧,配备可编程同步 FIFOs
    2. 同步以太网支持
    - 提供可编程时钟抑制控制和快速链路故障指示 (<1 ms),符合 ITU-T G.8261/Y.1361 标准的同步以太网(SyncE)应用
    - 在 1000BASE-T 环境下支持环形冗余功能,无需链路断开即可切换主从时钟参考
    3. 最佳功耗
    - 使用 EcoEthernet™ 2.0 绿色节能技术,包括 ActiPHY™、PerfectReach™ 和 IEEE 802.3az 能效以太网
    - 支持所有链路速度下的完全优化功耗
    - 内置 LED 亮度控制,支持 IEEE 802.3az 和 IEEE 802.3bf
    4. 关键规格
    - 工作温度范围广,适合极端环境
    - 高度集成,提供灵活的配置选项

    应用案例和使用建议


    VSC8514 广泛应用于各种网络设备中,如路由器、交换机、服务器和工业自动化系统。特别是在需要高可靠性的环境中,例如数据中心和工业控制系统,VSC8514 的快速链路故障检测功能可以显著提高系统的稳定性。建议在设计网络架构时充分考虑设备的电气特性和物理布局,确保良好的信号完整性。

    兼容性和支持


    VSC8514 与多种标准兼容,如 IEEE 802.3、QSGMII v1.3 和 IEEE 1149.1 JTAG。此外,微芯科技提供了详细的技术文档和支持服务,帮助用户进行产品集成和测试。如有任何疑问,可以通过官方技术支持渠道获取帮助。

    常见问题与解决方案


    1. Q:如何禁用自动协商?
    A:通过清除寄存器 0,位 12 可以禁用自动协商功能。禁用后,根据寄存器位 0.6、0.13 和 0.8 的状态来确定设备的工作速度和双工模式。
    2. Q:如何处理链路故障?
    A:使用快速链路故障指示功能,通常在 1ms 内可以识别链路故障,显著优于 IEEE 802.3 标准要求的 750 ms。
    3. Q:如何配置 LED 控制?
    A:通过相应的寄存器设置,可以控制 LED 的亮度和其他属性,具体配置方法参见数据手册的相关章节。

    总结和推荐


    VSC8514 以其低功耗、高性能和卓越的环境适应能力,在各类网络设备中表现出色。其独特的功能和广泛的适用性使其成为市场上极具竞争力的产品。推荐在对电磁干扰敏感且需要高可靠性的应用中使用 VSC8514。

VSC8514XMK-03参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据速率 10Mbps,100Mbps,1Gbps
收发器数量 4
长*宽*高 12mm*12mm*850μm
通用封装 QFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

VSC8514XMK-03厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

VSC8514XMK-03数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY VSC8514XMK-03 VSC8514XMK-03数据手册

VSC8514XMK-03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.9735 ¥ 134.9761
25+ $ 12.5064 ¥ 105.6791
100+ $ 12.0852 ¥ 102.1199
250+ $ 11.739 ¥ 99.1946
库存: 3200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 134.97
直接购买
加入购物车
