首页  >  产品百科  >  KSZ8852HLEYA

KSZ8852HLEYA

产品分类: 以太网芯片
产品描述: 3.135V,1.25V 1.4V,3.465V 10Mbps,100Mbps TQFP-64 贴片安装 10mm*10mm*1mm
供应商型号: KSZ8852HLEYA
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 以太网芯片 KSZ8852HLEYA

KSZ8852HLEYA概述

    KSZ8852HLE:两端口10/100 Mbps以太网交换机

    1. 产品简介


    KSZ8852HLE是一款高性能的两端口10/100 Mbps以太网交换机,专为工业以太网及通用以太网应用设计。它集成了强大的以太网交换技术,能够处理复杂的网络管理和数据传输任务。其主要功能包括网络流量管理、过滤、优先级控制和故障检测等。此芯片特别适用于工业环境中的分布式网络,提供可靠的连接和支持,如无线局域网接入点、游戏终端、测量设备等。

    2. 技术参数


    - 接口类型:8位或16位主机接口
    - 电源电压:单3.3V供电,支持1.8V、2.5V或3.3V I/O电压
    - 工作温度范围:商业级(0°C至+70°C),工业级(-40°C至+105°C 和 -40°C至+115°C)
    - 数据速率:支持10BASE-T 和 100BASE-TX
    - 集成功能:两个IEEE 802.3/802.3u兼容的以太网收发器,支持自动MDI/MDI-X
    - 存储器:12K字节RX FIFO,6K字节TX FIFO
    - 低功耗:支持EEE(节能以太网)
    - 认证标准:符合IEEE 802.3和IEEE 802.3u标准

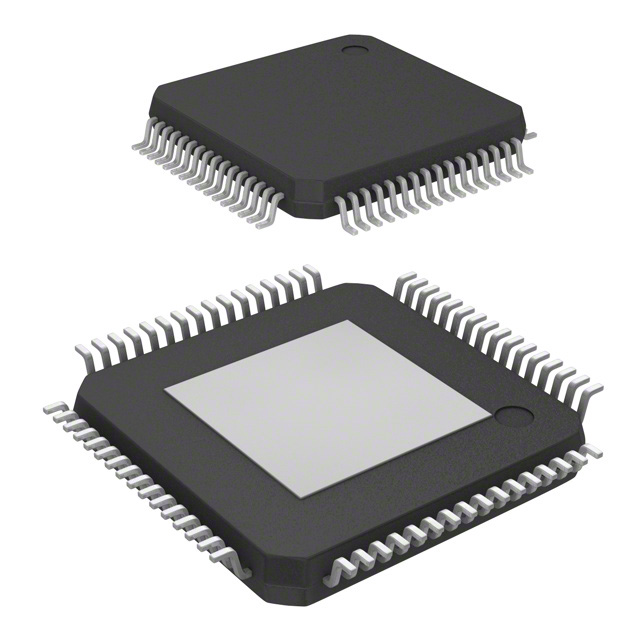

    - 物理特性:64引脚LQFP封装,10mm×10mm尺寸

    3. 产品特点和优势


    - 非阻塞交换结构:确保数据包的快速转发,利用1024条目转发表
    - 丰富的管理功能:支持MIB计数器、帧缓冲管理、队列管理、地址查找表等功能
    - 先进的以太网特性:支持802.1Q VLAN、802.1p优先级标签、IGMP多播包过滤、QoS/CoS包优先化等
    - 低功耗设计:内置低噪声低压调节器(LDO),支持能量检测电源关闭(EDPD)
    - 灵活配置:提供多个优先级队列,支持动态数据映射

    4. 应用案例和使用建议


    - 无线局域网接入点:在接入点和网关设备中使用,以实现高带宽、低延迟的数据传输
    - 工业自动化:用于工厂自动化系统,提供稳定的数据通信服务
    - 测试与测量设备:在需要高速数据传输和高可靠性应用的测试设备中使用
    使用建议:
    - 配置适当的VLAN标签和优先级,确保关键数据流的传输
    - 利用MIB计数器定期检查网络性能,及时发现并解决问题
    - 优化队列管理,减少延迟和丢包现象

    5. 兼容性和支持


    - 兼容性:与其他Microchip产品的良好兼容性,易于集成到现有系统中
    - 支持:提供详尽的技术文档和用户手册,支持Microchip的技术支持团队和在线资源

    6. 常见问题与解决方案


    - 问题:数据传输不稳定
    - 解决方案:检查网络配置和电缆质量,确保正确的VLAN标签和优先级设置
    - 问题:功耗过高
    - 解决方案:启用EEE功能,调整低功耗模式设置
    - 问题:设备初始化失败
    - 解决方案:检查引脚配置,确保正确的上电顺序和复位信号

    7. 总结和推荐


    综上所述,KSZ8852HLE以其全面的功能集、低功耗设计和灵活的配置选项,使其成为工业以太网和通用以太网应用的理想选择。推荐在需要高速、可靠数据传输的场合下使用。同时,Microchip提供的全面技术支持和详尽文档也将大大降低用户的使用门槛。如果您正在寻找一个强大而高效的以太网交换解决方案,KSZ8852HLE绝对是一个值得考虑的选择。

KSZ8852HLEYA参数

参数
数据速率 10Mbps,100Mbps
收发器数量 -
最大工作供电电压 1.4V,3.465V
最小工作供电电压 3.135V,1.25V
长*宽*高 10mm*10mm*1mm
通用封装 TQFP-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘

KSZ8852HLEYA厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8852HLEYA数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8852HLEYA KSZ8852HLEYA数据手册

KSZ8852HLEYA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 173.9183
2000+ ¥ 170.8401
3000+ ¥ 169.301
库存: 1000
起订量: 1000 增量: 160
交货地:
最小起订量为:1000
合计: ¥ 173918.3
