LAN7850T-I/8JX

产品分类: 以太网芯片
产品描述: 1.8V 1.8V;3.3V QFN-56-EP 贴片安装,黏合安装 8mm*8mm*900μm
供应商型号: LAN7850T-I/8JX
供应商: 国内现货
标准整包数: 3000

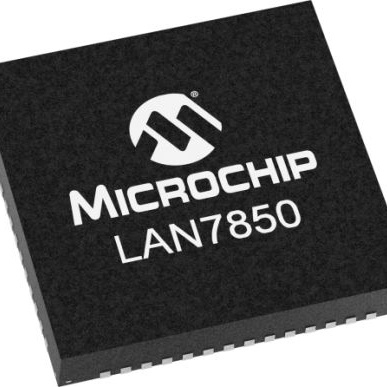

MICROCHIP TECHNOLOGY 以太网芯片 LAN7850T-I/8JX

LAN7850T-I/8JX概述


    产品简介


    基本描述
    LAN7850 是一款高性能的高速(Hi-Speed)USB 2.0 至 10/100/1000 以太网控制器。该控制器集成了高速互联接口(HSIC)并内置了千兆以太网物理层(Gigabit PHY),支持全双工操作。它包含一个集成的10/100/1000 以太网介质访问控制(Ethernet MAC)和物理层(PHY),以及高速 USB 2.0 设备控制器。LAN7850 适用于多种场景,如汽车娱乐系统、笔记本/平板电脑扩展坞站、独立 USB 到以太网适配器、嵌入式系统和工业测试仪器等。

    技术参数


    - 基本性能
    - 支持 Hi-Speed (480 Mbps) 和 Full Speed (12 Mbps) 模式
    - 四个端点支持
    - 支持供应商特定命令
    - 支持远程唤醒
    - 集成 HSIC 接口
    - 以太网控制器
    - 兼容 IEEE 802.3/802.3u/802.3ab/802.3az 标准
    - 支持 10BASE-T/100BASE-TX/1000BASE-T
    - 支持全双工和半双工操作(仅1000 Mbps时为全双工)
    - 支持 Microsoft AOAC(Always On Always Connected)
    - 支持大型发送卸载(Large Send Offload)
    - 支持全双工流控制
    - 支持 IEEE 802.1q VLAN 标签
    - 支持 VLAN 基于包过滤(所有 4096 个标签)
    - 电源管理
    - 支持能源效率以太网(EEE IEEE 802.3az)
    - 支持 Microsoft 的“Always On Always Connected”(AOAC)
    - 支持 Magic Packet、Wake-On-LAN 和 Link Status Change 触发事件
    - 封装和环境
    - 符合 RoHS 标准的 56 引脚 SQFN 封装(8 x 8 mm)
    - 商业温度范围(0°C 到 +70°C)
    - 工业温度范围(-40°C 到 +85°C)

    产品特点和优势


    LAN7850 最具吸引力的功能之一是其低功耗设计,符合 IEEE 802.3az 标准的能源效率以太网。同时,它支持多种唤醒事件(如 Magic Packet、Wake-On-LAN),有助于节省能源和提高系统的灵活性。此外,集成的 10/100/1000 以太网 MAC 和千兆 PHY 确保了高效的数据传输,支持高达 1000Mbps 的速度。

    应用案例和使用建议


    应用场景
    LAN7850 主要应用于汽车娱乐系统、笔记本/平板电脑扩展坞站、独立 USB 到以太网适配器等领域。例如,在汽车娱乐系统中,LAN7850 可以实现高速网络连接,提供丰富的多媒体体验。在笔记本/平板电脑扩展坞站中,它可以快速实现 USB 设备和以太网网络之间的数据交换。
    使用建议
    - 在连接和断开以太网电缆时,使用 NetDetach 功能确保 USB 自动连接和断开,简化系统配置。
    - 考虑到不同的应用场景,选择合适的温度范围(商业或工业温度)以确保设备稳定运行。
    - 在设计电源管理部分时,充分利用其能源效率特性,通过 EEE 标准减少功耗。

    兼容性和支持


    LAN7850 兼容各种操作系统,如 Windows 7、8、8.1、10,Linux,OS X/macOS,以及嵌入式系统常见的 uBoot 和 UEFI 等。同时,Microchip 提供了 Windows OTP/EEPROM 编程和测试工具,以便用户进行系统级编程和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动设备 | 检查电源连接和复位信号是否正确 |
    | 数据传输速率低 | 确认端点配置和 USB 速度设置 |
    | 无法检测到以太网链路 | 检查电缆连接和 MDI/MDIX 配置 |

    总结和推荐


    总体来看,LAN7850 是一款性能卓越、功能全面的 USB 2.0 至 10/100/1000 以太网控制器。其集成度高,低功耗,且具备强大的唤醒功能,适用于多种应用场景。强烈推荐此产品用于需要高速、可靠网络连接的应用场景。

LAN7850T-I/8JX参数

参数
数据速率 -
收发器数量 -
最大工作供电电压 1.8V;3.3V
最小工作供电电压 1.8V
长*宽*高 8mm*8mm*900μm
通用封装 QFN-56-EP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LAN7850T-I/8JX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LAN7850T-I/8JX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY LAN7850T-I/8JX LAN7850T-I/8JX数据手册

LAN7850T-I/8JX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 72.912
9000+ ¥ 70.56
15000+ ¥ 68.208
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 218736
