KSZ8895FQXIA

产品分类: 以太网芯片
产品描述: 微芯 以太网开关集成电路, 128引脚, PQFP封装
供应商型号: 1773830
供应商: 海外现货
标准整包数: 1

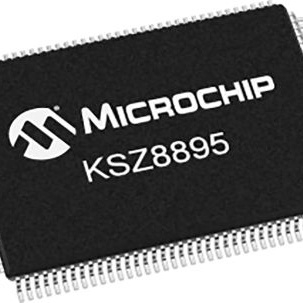

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8895FQXIA

KSZ8895FQXIA概述


    产品简介


    KSZ8895MQX/RQX/FQX/MLX:集成式五端口10/100 Mbps管理型以太网交换机
    KSZ8895MQX/RQX/FQX/MLX 是一款高度集成的Layer 2管理型五端口以太网交换机。设计用于成本敏感的10/100 Mbps五端口交换系统,该芯片具备低功耗、内置终端和内部核心电源控制器等特点。该交换机能够支持高性能内存带宽和共享内存交换结构,并且可以实现非阻塞配置。此外,它还包含了许多高级功能,例如电源管理、可编程速率限制及优先比、基于标签/端口的VLAN、包过滤、四队列服务质量(QoS)优先级等。

    技术参数


    - VLAN支持:支持多达128个活动VLAN组(全范围4096个VLAN ID)。
    - MAC表:静态MAC表最多支持32条记录。
    - QoS支持:支持IEEE 802.1p/q标签插入或删除,802.1p/d/q优先级控制。
    - 速率限制:可编程的入口和出口速率限制,每端口独立设置。
    - 广播风暴保护:百分比控制,全局和每端口模式均可。
    - 内存带宽:高达1.4 Gbps的高性能内存带宽。
    - 电源管理:多种低功耗模式,包括硬件和软件电源关闭选项,甚至能量检测模式。
    - 温度范围:商业级(0°C至+70°C),工业级(-40°C至+85°C)。
    - 封装:128引脚PQFP或LQFP。

    产品特点和优势


    独特功能:
    - 支持IEEE 802.1q VLAN标准,可灵活配置VLAN ID。
    - 基于标签/端口的VLAN支持,每端口可以单独设置。
    - 支持IGMPv1/v2侦听,用于多播包过滤。
    - 支持多种QoS优先级设置,包括DiffServ和802.1p优先级字段重映射。
    - 双MII接口,提供灵活的连接方式。
    市场竞争力:
    - 具备高性能内存带宽和低功耗设计,适用于成本敏感的应用。
    - 高度集成的设计减少了外部组件需求,从而降低整体系统成本。
    - 广泛的应用范围和强大的功能使其成为众多网络应用的理想选择。

    应用案例和使用建议


    应用案例:
    - VoIP电话:提供稳定可靠的网络连接。
    - 工业控制系统:适用于高可靠性要求的环境。
    - 家庭网关:提供安全高效的网络接入。
    使用建议:
    - 在部署VoIP系统时,应注意正确配置VLAN以确保不同语音流之间的隔离。
    - 在工业环境中使用时,建议启用远程诊断功能,以便及时发现并解决问题。
    - 对于家庭网关应用,建议启用节能模式,以减少功耗并延长使用寿命。

    兼容性和支持


    - 兼容性:支持多种网络接口,包括MII/RMII。
    - 支持:Microchip提供了全面的技术支持和文档资源,包括详细的错误修复列表和数据表修订历史。

    常见问题与解决方案


    - 问题1:如何配置VLAN?
    解决办法:通过SMI接口或EEPROM设置VLAN配置寄存器。
    - 问题2:如何进行QoS优先级设置?
    解决办法:使用SMI接口设置802.1p和DiffServ优先级寄存器。
    - 问题3:如何实现远程诊断?
    解决办法:启用LinkMD电缆诊断功能,通过MDC/MDIO接口进行诊断。

    总结和推荐


    综合评估:
    - 优点:
    - 高性能内存带宽和低功耗设计。
    - 多种VLAN和QoS支持。
    - 灵活的配置选项。
    - 丰富的管理接口。
    - 推荐使用:
    - 推荐用于需要高性能和可靠性的网络应用,尤其是成本敏感的环境。
    综上所述,KSZ8895MQX/RQX/FQX/MLX 是一款功能强大且易于配置的五端口交换机,非常适合用于各种网络应用。如果您正在寻找一种具有高性价比的解决方案,它将是一个值得考虑的选择。

KSZ8895FQXIA参数

参数
收发器数量 5
最大工作供电电压 1.26V,3.465V
最小工作供电电压 1.14V,3.135V
数据速率 10Mbps,100Mbps
长*宽*高 20mm*14mm*2.72mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

KSZ8895FQXIA厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8895FQXIA数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8895FQXIA KSZ8895FQXIA数据手册

KSZ8895FQXIA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 123.4828
17+ ¥ 118.499
33+ ¥ 116.1303
库存: 150
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 123.48
