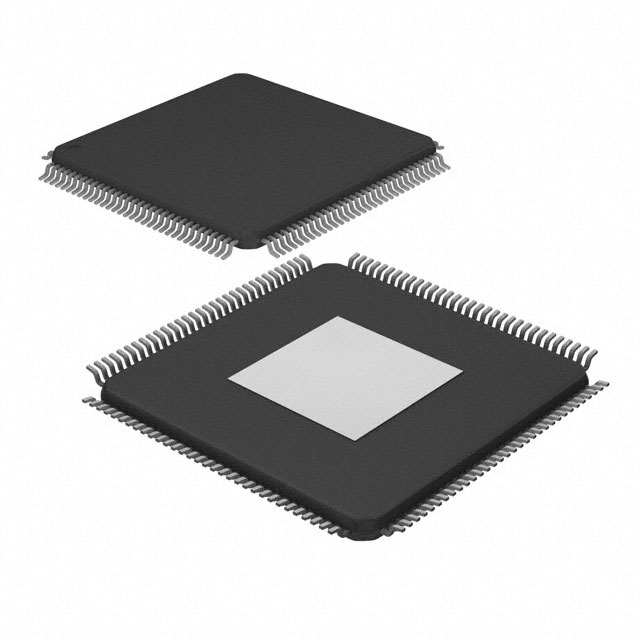

KSZ9897RTXI-TR

产品分类: 以太网芯片
产品描述: 5 3.465V 10Mbps,100Mbps,1Gbps TQFP-128 黏合安装 14mm*14mm*1mm
供应商型号: KSZ9897RTXI-TR
供应商: 云汉优选
标准整包数: 10
MICROCHIP TECHNOLOGY 以太网芯片 KSZ9897RTXI-TR

KSZ9897RTXI-TR概述

    高质量文章:7端口千兆以太网交换机KSZ9897R技术手册解析

    产品简介


    产品类型:7端口千兆以太网交换机(KSZ9897R)
    主要功能:
    - 支持非阻塞线速以太网交换
    - 全面的转发和过滤控制,包括基于端口的访问控制列表(ACL)过滤
    - 完整的VLAN和QoS支持
    - 五端口集成10/100/1000BASE-T物理层收发器
    - 两个端口支持配置为RGMII/MII/RMII接口
    - 支持IEEE 802.1X接入控制
    - EtherGreen™电源管理特性,包括低功耗待机模式
    - 管理接口选项包括SPI、I2C、MIIM和通过任意端口进行的带内管理
    - 商用和工业温度范围支持
    - 128引脚TQFP-EP(14x14mm)RoHS兼容封装
    应用领域:
    - 独立的10/100/1000Mbps以太网交换机
    - VoIP基础设施交换机
    - 宽带网关/防火墙
    - Wi-Fi接入点
    - 集成的DSL/电缆调制解调器
    - 安全/监控系统
    - 工业控制/自动化交换机
    - 网络化测量和控制系统

    技术参数


    - 交换机基本功能:帧缓冲管理、地址查找表、队列管理、MIB计数器
    - 非阻塞存储转发交换结构,利用4096条目转发表和256KB帧缓冲
    - 支持巨型帧,最大可达9000字节
    - 端口镜像/监控/嗅探:入站和/或出站流量到任意端口
    - 每个端口的MIB计数器:34个
    - 尾标签模式支持(在主机端口添加一个字节,用于告知处理器哪个入站端口收到数据包及其优先级)
    - 远程故障诊断环回模式
    - 支持快速生成树协议(RSTP)拓扑管理和环形/线性恢复
    - 支持多生成树协议(MSTP)
    - IEEE 802.1Q VLAN支持,支持128个活动VLAN组和全部4096个VLAN ID
    - IEEE 802.1p/Q标记插入/移除
    - IEEE 802.3x全双工流控和半双工背压碰撞控制
    - 支持IGMP v1/v2/v3监听和IPv6多播侦听者发现(MLD)侦听
    - IPv4/IPv6 QoS支持,包括QoS/CoS包优先级
    - 支持802.1p QoS包分类,4个优先级队列
    - 端口入站/出站速率限制
    - 广播风暴保护
    - 动态数据包映射到四个优先级队列
    - MAC过滤功能
    - 自地址过滤实现环形拓扑

    产品特点和优势


    独特功能和优势:
    - 非阻塞线速交换结构,保证快速的数据传输
    - 高度集成的VLAN和QoS支持,简化网络管理
    - 丰富的电源管理特性,如低功耗待机模式,满足节能需求
    - 多种灵活的管理接口选项,提高系统的灵活性
    - 支持广泛的温度范围,适用于多种环境
    市场竞争力:
    - 高效的数据处理能力,支持高达9000字节的巨型帧
    - 强大的安全特性,包括访问控制和过滤机制
    - 灵活的端口配置和管理接口,适用于各种应用场景

    应用案例和使用建议


    应用场景:
    - 作为独立的千兆以太网交换机部署于企业网络中
    - 在VoIP基础设施中作为核心交换节点
    - 作为宽带网关/防火墙,实现数据传输的安全性和可靠性
    - 在Wi-Fi接入点和DSL/电缆调制解调器中提供高速数据连接
    使用建议:
    - 在部署时应考虑设备的工作环境,确保符合商业或工业温度范围要求
    - 配置时应注意优化端口速率限制,避免广播风暴
    - 利用端口镜像功能对网络流量进行监控和分析

    兼容性和支持


    - 该产品与其他符合IEEE 802.3标准的网络设备具有良好的兼容性
    - 厂商提供了全面的技术支持和服务,包括在线文档更新、技术支持热线等

    常见问题与解决方案


    - 问题1:无法正常启动
    - 解决方法:检查电源电压是否符合要求,确认所有连接正确无误
    - 问题2:网络速度慢
    - 解决方法:检查端口配置和速率限制设置,确保没有超限现象
    - 问题3:出现广播风暴
    - 解决方法:启用广播风暴保护功能,并适当调整端口速率限制

    总结和推荐


    综合评估:
    - 该产品具备强大的交换能力和先进的电源管理特性,能够满足各类高性能网络需求
    - 强大的安全特性和灵活的管理接口使其在多种应用场景下表现出色
    - 丰富的兼容性和技术支持使得用户可以轻松集成到现有网络中
    推荐使用:
    - 针对企业级网络建设和大型数据中心项目,强烈推荐使用KSZ9897R,其卓越的性能和稳定性将带来显著的优势。

KSZ9897RTXI-TR参数

参数
最大工作供电电压 3.465V
最小工作供电电压 -
数据速率 10Mbps,100Mbps,1Gbps
收发器数量 5
长*宽*高 14mm*14mm*1mm
通用封装 TQFP-128
安装方式 黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

KSZ9897RTXI-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ9897RTXI-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ9897RTXI-TR KSZ9897RTXI-TR数据手册
