KSZ8567RTXI

产品分类: 以太网芯片
产品描述: 微芯 以太网开关集成电路, 128引脚, TQFP封装
供应商型号: KSZ8567RTXI
供应商: 云汉优选
标准整包数: 90

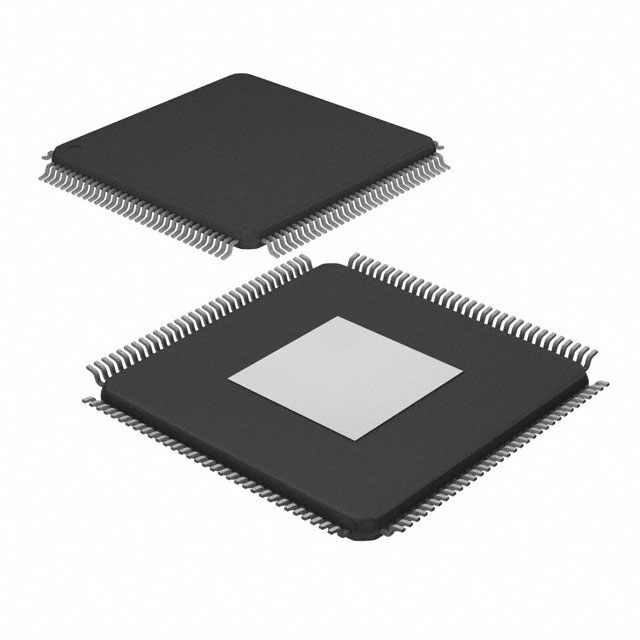

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8567RTXI

KSZ8567RTXI概述

    KSZ8567R 7-Port 10/100 Ethernet Switch

    1. 产品简介


    KSZ8567R 是一款高度集成的、符合IEEE 802.3标准的网络设备,集成了一个层2管理高性能以太网交换机、五个10BASE-T/Te/100BASE-TX物理层收发器(PHY)及相关MAC单元、以及两个具有独立可配置RGMII/MII/RMII接口的MAC端口。这些端口可以与主机处理器/控制器直接连接,也可以与其他以太网交换机或PHY收发器相连。
    主要功能:
    - 非阻塞线速以太网交换结构
    - 完整的转发和过滤控制,包括基于端口的访问控制列表(ACL)过滤
    - 全面的VLAN和QoS支持
    - 基于端口的入站/出站队列及流量分类优先级设置
    - 支持生成树协议(Spanning Tree)
    - 支持IEEE 802.1X访问控制
    应用领域:
    - 工业以太网(PROFINET, MODBUS, Ethernet/IP)
    - 实时以太网网络
    - IEC 61850网络与电力子站自动化
    - 工业控制/自动化交换机
    - 网络测量和控制系统
    - 测试和测量设备

    2. 技术参数


    - 网络速度: 支持10/100Mbps,部分端口支持1Gbps(通过RGMII)
    - 端口数量: 五端口10/100Mbps PHY,两端口RGMII/MII/RMII
    - VLAN支持: 支持128个活动VLAN组和4096个VLAN ID
    - QoS支持: 支持IEEE 802.1p QoS包分类,四优先级队列
    - 时间同步: 支持IEEE 1588v2精确时间协议(PTP),具备硬件时间戳和高分辨率“PTP时钟”
    - 电源管理: 支持IEEE 802.3az能源效率以太网(EEE)、能量检测节能模式、动态时钟树控制等
    - 工作温度范围: 工业级(-40°C至+85°C),扩展汽车级(-40°C至+105°C)

    3. 产品特点和优势


    独特功能和优势:
    - 非阻塞交换结构: 可实现线速转发,避免数据包堵塞
    - 全功能的过滤和转发控制: 包括基于端口的ACL过滤,提高安全性
    - 全面的VLAN和QoS支持: 支持多种VLAN配置和QoS等级,确保不同类型的流量得到合理调度
    - 先进的时钟同步能力: 兼容IEEE 1588v2 PTP,实现微秒级别的精确时间同步
    - 灵活的电源管理: 支持多种节能模式,满足不同的能效要求

    4. 应用案例和使用建议


    应用场景:
    - 工业以太网: 如PROFINET、MODBUS、Ethernet/IP,适合需要稳定、可靠通信的工业控制系统
    - 实时网络: 如IEC 61850网络,适用于电力子站自动化
    - 测试和测量系统: 适用于需要低延迟和高带宽的数据采集系统
    使用建议:
    - 在使用过程中,建议配置端口的VLAN和QoS策略,以实现流量的有效管理和控制
    - 利用IEEE 802.1AS支持的时间同步功能,可以在多节点之间实现精准的时间协调

    5. 兼容性和支持


    - 兼容性: KSZ8567R可与其他兼容IEEE标准的以太网设备无缝连接,如其他Switch、Router等
    - 技术支持: 微芯科技提供丰富的在线文档和用户指南,包括详尽的技术手册、样例代码等

    6. 常见问题与解决方案


    - 问题1:无法正常启动,设备指示灯不亮
    - 解决方法:检查电源连接是否正确,确认输入电压和电流是否满足要求
    - 问题2:网络通信不稳定
    - 解决方法:检查各端口的物理层配置,确认双工模式、速率设置是否匹配
    - 问题3:QoS策略设置不当
    - 解决方法:根据具体应用需求,调整优先级队列和过滤规则,确保关键流量得到优先处理

    7. 总结和推荐


    综合评估:
    - KSZ8567R具备全面的功能和强大的性能,能够满足各类工业、实时网络及测试测量系统的高要求
    - 强大的VLAN和QoS支持,以及IEEE 1588时间同步能力,使其成为高端网络应用的理想选择
    - 推荐用于需要高可靠性、高带宽和精确时间同步的应用场合
    综上所述,KSZ8567R不仅在性能上表现出色,在应用适应性和灵活性方面也具有显著优势,是当前市场上值得信赖的高性能以太网交换解决方案。

KSZ8567RTXI参数

参数
数据速率 10Mbps,100Mbps
收发器数量 7
最大工作供电电压 1.89V,2.625V,3.465V
最小工作供电电压 1.71V,2.375V,3.135V
通用封装 TQFP-EP-128
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘

KSZ8567RTXI厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8567RTXI数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8567RTXI KSZ8567RTXI数据手册

KSZ8567RTXI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ ¥ 92
180+ ¥ 90.4
270+ ¥ 89.6
库存: 1915
起订量: 90 增量: 90
交货地:
最小起订量为:90
合计: ¥ 8280
