KSZ8794CNXIC-TR

产品分类: 以太网芯片
产品描述: 4 3.135V 3.465V 10Mbps,100Mbps QFN-64 贴片安装,黏合安装
供应商型号: KSZ8794CNXIC-TR
供应商: 国内现货
标准整包数: 1

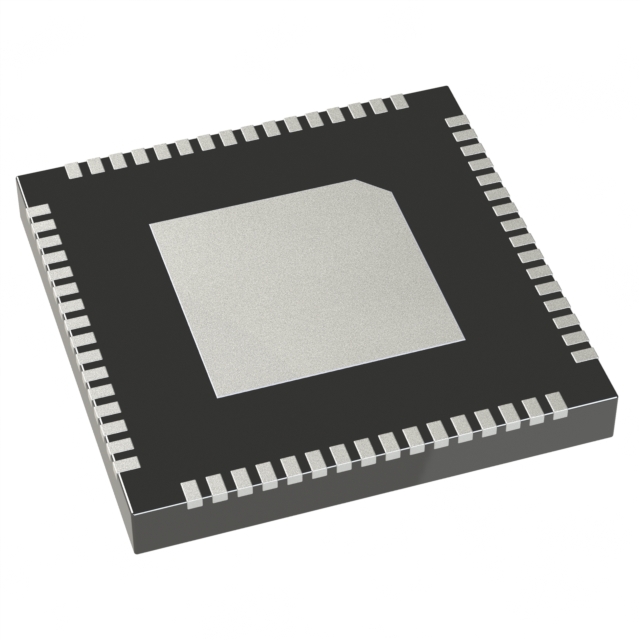

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8794CNXIC-TR

KSZ8794CNXIC-TR概述


    产品简介


    产品类型: KSZ8794CNX 是一款集成的四端口10/100管理型以太网交换机,具有吉比特RGMII/MII/RMII接口。
    主要功能: 该芯片能够实现快速的数据包传输,提供多端口支持,支持多种通信协议,例如IEEE 802.3标准。此外,它还具有强大的网络管理和安全性功能,如流量控制、优先级队列和多种身份验证机制。
    应用领域:
    - 工业以太网应用,如EtherNet/IP、Profinet、MODBUS TCP等。
    - VoIP电话系统。
    - 游戏盒和机顶盒。
    - 汽车行业。
    - 家庭网络,特别是有线局域网(LAN)家庭网关,支持全速四端口。
    - 宽带网关、防火墙和虚拟专用网络(VPN)。
    - 集成的DSL/Cable调制解调器。
    - 无线局域网接入点和网关。
    - 独立的10/100以太网交换机。
    - 网络测量和控制系统。

    技术参数


    - 通信端口: 三个10/100Mbps铜缆端口和一个10/100/1000Mbps吉比特上行链路端口。
    - 支持标准: IEEE 802.3/802.3u/802.1q/802.1p/802.1x。
    - 帧缓冲: 64 KB的帧缓冲内存,支持1024条目转发表。
    - 功耗: 支持能量高效的以太网(EEE),减少能耗。
    - 电源电压: 模拟电源3.3V或2.5V,数字电源3.3V、2.5V或1.8V。
    - 工作温度范围: 商用0°C至+70°C,工业级-40°C至+85°C。
    - 封装: 小尺寸无铅RoHS合规的64引脚QFN封装。

    产品特点和优势


    - 非阻塞存储转发结构: 通过1024条目转发表确保快速的数据包交付。
    - 强大的物理层端口: 四个集成的IEEE 802.3/802.3u兼容以太网收发器,支持自动MDI/MDIX交叉功能。
    - 多功能媒体访问控制器: 三个内部媒体访问控制器(MAC1至MAC3)和一个内部千兆媒体访问控制器(GMAC4)。
    - 灵活的接口支持: RGMII、MII和RMII接口支持,适应不同应用需求。
    - 高级安全功能: 支持802.1x端口基础安全,身份验证和基于ACL的过滤技术。
    - 节能特性: 能量检测功耗降低(EDPD)模式,减少电缆移除时的能耗。

    应用案例和使用建议


    应用案例: KSZ8794CNX广泛应用于各类需要高速数据传输和强大网络管理能力的应用场景,例如工业自动化、家庭网络设备、VoIP系统和车载网络。
    使用建议:
    - 在部署过程中需确保所有端口正确配置,并根据应用需求选择合适的接口模式。
    - 注意设置适当的功率管理策略,特别是在低功耗环境下。
    - 定期更新固件和驱动程序,确保最佳性能和安全性。

    兼容性和支持


    - 兼容性: 与其他符合IEEE 802.3标准的设备和模块具有良好的互操作性。
    - 技术支持: 微芯科技提供了全面的技术文档和支持服务,用户可以通过官网或当地销售办事处获取最新资料和技术支持。

    常见问题与解决方案


    - 问题: 设备连接后无法正常工作。
    - 解决方案: 确认所有连接线缆已正确插入且无损坏,检查设备的电源状态及配置。
    - 问题: 设备无法响应远程命令。
    - 解决方案: 确保SPI或MDC/MDIO接口正确配置,尝试重新启动设备。

    总结和推荐


    综合评估: KSZ8794CNX以其丰富的功能集、高效的数据处理能力和出色的能效表现,非常适合需要高性能、高可靠性网络解决方案的应用场景。凭借其广泛的兼容性和强大的技术支持,该产品在市场上具有显著的竞争优势。
    推荐: 强烈推荐给那些寻求可靠且高效的网络解决方案的工程师和技术人员。这款交换机不仅能满足现有需求,还能应对未来的技术发展和扩展。

KSZ8794CNXIC-TR参数

参数
数据速率 10Mbps,100Mbps
收发器数量 4
最大工作供电电压 3.465V
最小工作供电电压 3.135V
通用封装 QFN-64
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSZ8794CNXIC-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8794CNXIC-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8794CNXIC-TR KSZ8794CNXIC-TR数据手册

KSZ8794CNXIC-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
