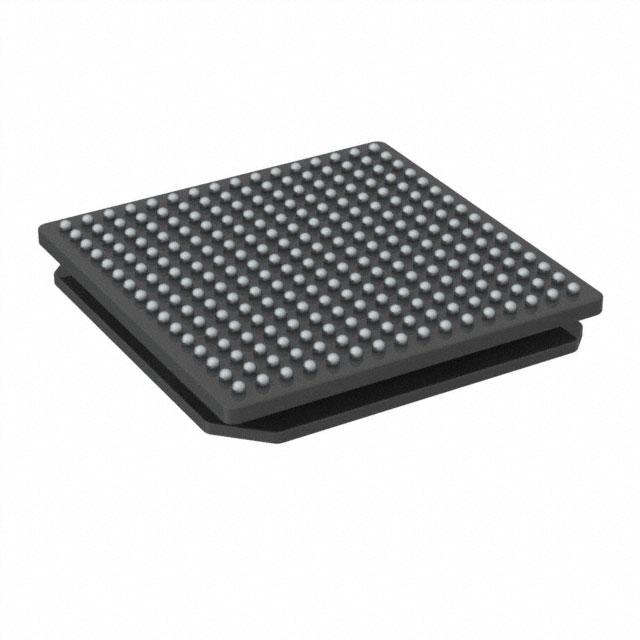

VSC8254YMR-01

产品分类: 以太网芯片
产品描述: 2 970mV 970mV;1.2V 1.25Gbps,9.95Gbps,10.3Gbps HFCBGA-256 贴片安装 17mm*17mm*2.7mm
供应商型号: M-VSC8254YMR-01
供应商: Future
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 VSC8254YMR-01

VSC8254YMR-01概述

    VSC8254-01 Dual Channel 1G/10GBASE-KR to SFI Ethernet WAN/LAN PHY with VeriTime™ and Intellisec™ 技术手册

    1. 产品简介


    产品类型:
    VSC8254-01 是一款高性能的双通道10GBASE-KR和1GBASE-KR以太网物理层(PHY)收发器。该产品集成了多种先进的功能,适用于高端网络设备和数据中心部署。
    主要功能:
    - 支持10GBASE-KR 和 1GBASE-KR 接口
    - 集成VeriTime™ 和 Intellisec™ 技术,提升时钟同步精度和数据安全性
    - 提供多种IEEE 1588 时间同步模式
    - 内置MACsec加密引擎,保障数据传输安全
    - 具备Synchronous Ethernet (SyncE) 支持,满足高可靠性要求
    - 支持多种时钟和数据同步机制
    应用领域:
    - 数据中心
    - 企业网络
    - 电信基础设施
    - 工业控制和自动化系统

    2. 技术参数


    直流特性:
    - 输入输出引脚:低速输入输出,参考时钟
    - 参考时钟:156.25 MHz,典型值±25 ppm
    交流特性:
    - 接收器:灵敏度为-10 dBm,典型误码率 (BER) ≤ 10^-12
    - 发射机:输出功率范围为-5.5至0.0 dBm
    - 时序和参考时钟:最大频率偏移为±50 ppm
    工作环境:
    - 温度范围:商业级(-40°C到+85°C)
    - 电源电压:1.8V ± 10%

    3. 产品特点和优势


    独特功能:
    - VeriTime™ 技术提升了时钟同步精度,尤其适合高精度时间同步需求的应用
    - Intellisec™ 技术集成MACsec加密引擎,提供硬件级别的数据保护
    - 支持多种IEEE 1588时间同步模式,适用于复杂的网络架构
    市场竞争力:
    - 高效的数据传输能力和强大的时钟同步功能使得该产品在数据中心和企业网络中表现出色
    - 集成的安全特性使其在对数据安全性要求较高的环境中具有显著优势

    4. 应用案例和使用建议


    应用案例:
    - 在某数据中心部署VSC8254-01,实现高效的10GBASE-KR和1GBASE-KR接口通信,并通过集成的MACsec保障数据传输的安全性
    使用建议:
    - 在复杂网络环境中,结合VeriTime™ 技术优化时钟同步,确保数据传输的稳定性
    - 利用Intellisec™ 技术增强数据安全性,特别适用于金融和医疗行业
    - 结合Synchronous Ethernet支持,提高网络的同步精度,适用于电信基础设施

    5. 兼容性和支持


    兼容性:
    - VSC8254-01 与大多数主流网络设备兼容,可用于多种设备间的连接
    - 支持MDIO、SPI Slave、Two-Wire Serial (Slave)、Two-Wire Serial (Master) 等多种管理接口,方便系统集成
    支持:
    - Microsemi公司提供了详尽的技术文档和开发工具,用户可访问官网获取更多信息和支持服务

    6. 常见问题与解决方案


    问题1:
    - 时钟同步不稳定
    解决方案:
    - 检查参考时钟是否符合标准,调整配置文件中的时钟偏移量
    问题2:
    - 数据传输误码率高
    解决方案:
    - 调整接收器灵敏度设置,确认链路质量,优化电缆和连接器的选择
    问题3:
    - 安全性验证失败
    解决方案:
    - 检查MACsec配置,确保密钥管理和认证过程正确执行

    7. 总结和推荐


    综合评估:
    - VSC8254-01 是一款高度集成且功能全面的双通道以太网PHY收发器,具备出色的时钟同步精度和数据安全保障能力
    - 特别适用于需要高可靠性、高性能和强安全性通信的网络环境
    推荐使用:
    - 强烈推荐用于数据中心、企业网络和电信基础设施等场景,尤其在需要严格数据安全性和高精度时间同步的环境中
    - 用户可根据具体需求选择不同的配置模式,充分发挥产品的各项功能
    希望以上内容能帮助您更好地理解和使用VSC8254-01。如有任何疑问或需要进一步的帮助,请随时联系Microsemi的技术支持团队。

VSC8254YMR-01参数

参数
最小工作供电电压 970mV
数据速率 1.25Gbps,9.95Gbps,10.3Gbps
收发器数量 2
最大工作供电电压 970mV;1.2V
长*宽*高 17mm*17mm*2.7mm
通用封装 HFCBGA-256
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

VSC8254YMR-01厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

VSC8254YMR-01数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY VSC8254YMR-01 VSC8254YMR-01数据手册

VSC8254YMR-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
