首页  >  产品百科  >  KSZ8091RNACA-TR

KSZ8091RNACA-TR

产品分类: 以太网芯片
产品描述: 1 3.135V 3.465V 10Mbps,100Mbps QFN-24 贴片安装
供应商型号: KSZ8091RNACA-TR
供应商: 国内现货
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 KSZ8091RNACA-TR

KSZ8091RNACA-TR概述

    KSZ8091RNA/KSZ8091RND: A Comprehensive Overview

    产品简介


    KSZ8091RNA 和 KSZ8091RND 是一款单芯片 10Base-T/100Base-TX 以太网物理层收发器(PHY),适用于标准 CAT-5 非屏蔽双绞线(UTP)电缆上的数据传输。该产品集成了一个低噪声稳压器,能够提供核心所需的 1.2V 电压,并且具有灵活的 1.8/2.5/3.3V 数字 I/O 接口,适合各种应用场景。主要应用包括游戏机、IP 电话、IP 机顶盒、IP 电视、网络接口模块(LOM)、打印机等。

    技术参数


    - 支持标准:10Base-T/100Base-TX IEEE 802.3 兼容
    - 接口类型:RMII v1.2 接口,支持 50MHz 参考时钟输出至 MAC,并可选择输入 50MHz 参考时钟
    - 工作模式:支持 RMII 回环模式,用于 100Mbps 铜质中继器
    - 电源管理:单 3.3V 电源供应,VDD I/O 支持 1.8V、2.5V 或 3.3V
    - ESD 等级:HBM ESD 评级为 6kV
    - 温度范围:商业温度(0°C 至 70°C)和工业温度(-40°C 至 85°C)

    产品特点和优势


    1. 集成度高:集成差分对端接电阻和低噪声稳压器,减少了板卡成本并简化了布局。
    2. 灵活性强:支持多种数字 I/O 接口电压,满足不同应用场景需求。
    3. 功能丰富:内置自动协商、唤醒局域网(WOL)、能量效率以太网(EEE)等功能,提供了高度可靠的数据传输和诊断能力。
    4. 抗干扰性强:具备 HP 自动 MDI/MDI-X 功能,可以可靠检测和纠正直通和交叉电缆连接,具备故障检测功能。
    5. 节能设计:通过 EEE 和低功耗模式实现节能效果。

    应用案例和使用建议


    - 应用案例:该芯片广泛应用于游戏机、IP 电话、IP 电视等领域。例如,在游戏机中,它可以确保稳定的数据传输,提升玩家的游戏体验。
    - 使用建议:在使用过程中,建议合理配置 MDC/MDIO 接口以进行有效的寄存器配置。同时,对于需要高稳定性的应用,可以考虑启用 WOL 功能,确保系统能够在需要时快速恢复工作状态。

    兼容性和支持


    - 兼容性:支持 RMII 接口,可以与 RMII 合规的以太网 MAC 处理器和交换机直接连接。
    - 支持服务:制造商提供详细的资料文档和评估板,方便开发者测试和开发。

    常见问题与解决方案


    - Q: 如何配置 MDC/MDIO 接口?
    A: 参照数据手册中的配置步骤,通过编程来设置相关寄存器。

    - Q: 如何启用 WOL 功能?
    A: 在数据手册中找到相关的寄存器配置方法,设置相应的位来激活 WOL 功能。

    总结和推荐


    KSZ8091RNA 和 KSZ8091RND 在 10Base-T/100Base-TX 以太网物理层收发器市场上具有显著的优势。其高集成度、丰富的功能、灵活的配置选项和强大的技术支持使其成为众多应用场景的理想选择。鉴于其卓越的性能和广泛的适用性,强烈推荐此款产品给需要高性能、高可靠性以太网传输解决方案的应用开发者和技术爱好者。

KSZ8091RNACA-TR参数

参数
最大工作供电电压 3.465V
最小工作供电电压 3.135V
数据速率 10Mbps,100Mbps
收发器数量 1

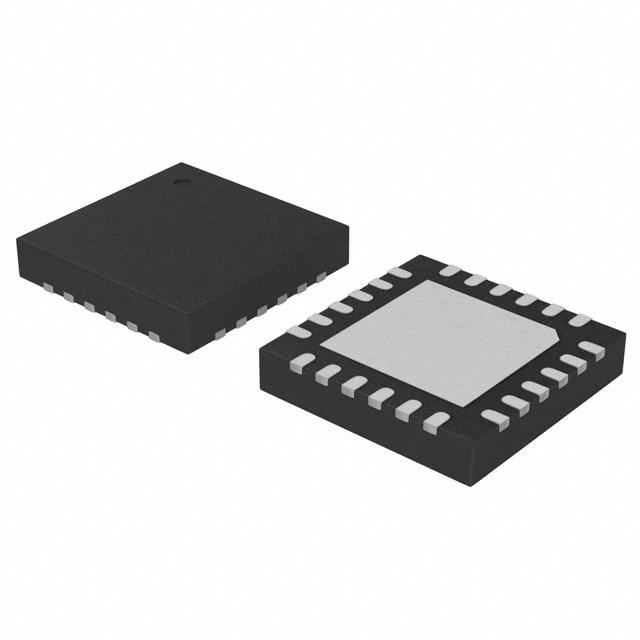

通用封装 QFN-24
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KSZ8091RNACA-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8091RNACA-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8091RNACA-TR KSZ8091RNACA-TR数据手册

KSZ8091RNACA-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
