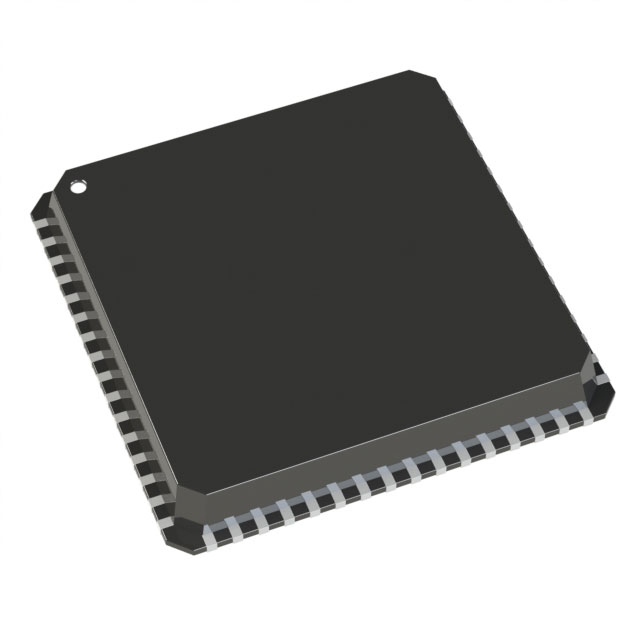

LAN9512-JZX-TR

产品分类: 以太网芯片
产品描述: 3V 3.6V 480Mbps QFN 贴片安装,黏合安装 9mm*9mm*3.3mm
供应商型号: LAN9512-JZX-TR-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 LAN9512-JZX-TR

LAN9512-JZX-TR概述


    产品简介


    产品名称:LAN9512/LAN9512i
    产品类型: USB 2.0集线器和10/100以太网控制器
    主要功能:
    - 高速(Hi-Speed)USB 2.0集线器,支持低速(Low-Speed)、全速(Full-Speed)和高速(High-Speed)设备。
    - 内置双下游USB 2.0物理层(PHY)和一个上游USB 2.0物理层。
    - 内置10/100以太网MAC和PHY,支持全双工模式,集成HP自动MDIX功能。
    应用领域:
    - 台式电脑
    - 笔记本电脑
    - 打印机
    - 游戏主机
    - 嵌入式系统
    - 扩展坞站

    技术参数


    技术规格:
    - USB部分:符合USB 2.0规范,兼容低速(1.5 Mbps)、全速(12 Mbps)和高速(480 Mbps)设备。
    - 以太网部分:符合IEEE 802.3和802.3u标准,支持10BASE-T和100BASE-TX,全双工和半双工模式。
    电气特性:
    - 单个25 MHz晶振,消除单独为USB和以太网设置晶振的成本。
    - 内置电源开启复位(POR)电路,无需外部被动或主动复位。
    工作环境:
    - 商业温度范围(0°C 至 +70°C)
    - 工业温度范围(-40°C 至 +85°C)

    产品特点和优势


    产品特点:
    - USB集线器完全符合USB 2.0规范,具备多种端口映射和禁用功能。
    - 端口交换(PortSwap)功能,允许每个端口的USB差分信号对引脚位置编程。
    - USB PHY增强功能(PHYBoost),可调节USB信号驱动强度。
    产品优势:
    - 内置功率管理功能,支持单个或群组的端口电源控制。
    - 集成的以太网MAC和PHY支持全双工和半双工模式,包含自动协商、自动极性校正和HP自动MDIX功能。
    - 支持多种唤醒事件,如“魔术包”、“网络唤醒”和“链路状态变化”,这些事件可以编程触发USB远程唤醒。

    应用案例和使用建议


    应用案例:
    - 在台式电脑中实现多个USB端口和10/100Mbps以太网接口,支持多个设备同时连接和高效的数据传输。
    - 在嵌入式系统中,作为高性价比的USB/Ethernet解决方案,简化硬件设计和降低成本。
    使用建议:
    - 对于需要高速数据传输的应用,应优先考虑高速(480 Mbps)USB端口的配置。
    - 在工业环境中,注意选择适合宽温范围的型号,确保在极端温度条件下的稳定运行。

    兼容性和支持


    兼容性:
    - 与各种USB 2.0设备兼容,支持不同的电源供电模式(总线供电和自供电)。
    - 以太网接口支持多种唤醒事件,提高系统的灵活性和可用性。
    支持:
    - 提供Windows 2000/XP/Vista、Linux、Win CE和MAC OS驱动程序。
    - 包装形式为64针QFN,无铅,符合RoHS标准。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:设备无法正确识别。
    - 解决方案: 检查USB线缆连接,确保两端连接稳固;检查USB端口是否损坏,尝试更换其他USB端口。

    2. 问题:设备在网络连接时速度慢。
    - 解决方案: 检查以太网线缆和接口是否存在问题,尝试更换网络设备或重启路由器。

    3. 问题:设备在USB端口交换后工作异常。
    - 解决方案: 重新配置端口映射,确保所有端口设置正确并重启设备。

    总结和推荐


    综合评估:
    LAN9512/LAN9512i是一款高度集成的USB 2.0集线器和10/100以太网控制器,具备丰富的功能和强大的性能,适用于多种应用场景。其高集成度、低成本和高性能使其成为桌面电脑、笔记本电脑、打印机等设备的理想选择。
    推荐:
    鉴于其优秀的特性和广泛的应用范围,我们强烈推荐使用LAN9512/LAN9512i,特别是在需要高效USB和以太网连接的场景中。这款产品不仅能提供出色的性能,还能显著降低系统设计和生产成本。

LAN9512-JZX-TR参数

参数
收发器数量 -
最大工作供电电压 3.6V
最小工作供电电压 3V
数据速率 480Mbps
长*宽*高 9mm*9mm*3.3mm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LAN9512-JZX-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LAN9512-JZX-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY LAN9512-JZX-TR LAN9512-JZX-TR数据手册

LAN9512-JZX-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 5.421 ¥ 45.367
库存: 18000
起订量: 3000 增量: 1
