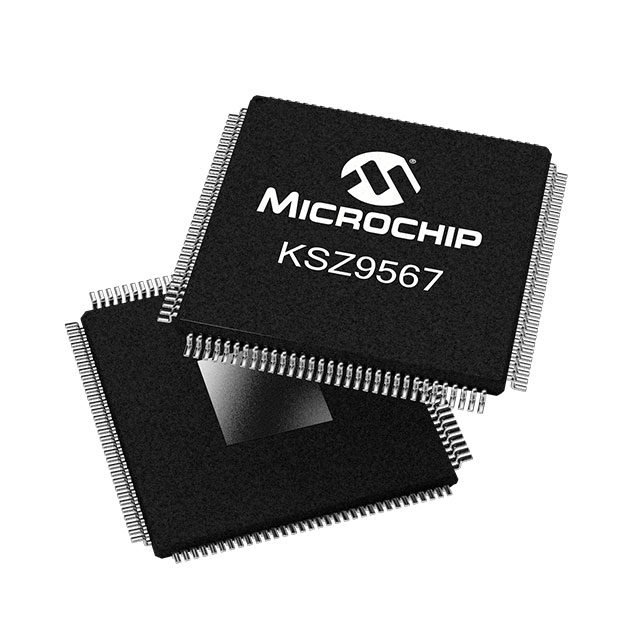

KSZ9567RTXI

产品分类: 以太网芯片
产品描述: 5 1.71V,2.375V,3.135V 1.89V,2.625V,3.465V 10Mbps,100Mbps,1Gbps TQFP-EP-128 贴片安装 14mm*14mm*1mm
供应商型号: KSZ9567RTXI
供应商: 云汉优选
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 KSZ9567RTXI

KSZ9567RTXI概述

    # 微芯片KSZ9567R 7端口千兆以太网交换机技术手册

    产品简介


    基本描述
    微芯片(Microchip)的KSZ9567R是一款高度集成化的网络设备,符合IEEE 802.3标准。该设备集成了第二层管理型千兆以太网交换机、五个10BASE-Te/100BASE-TX/1000BASE-T物理层收发器(PHYs)及其关联的MAC单元,以及两个可单独配置为RGMII/MII/RMII接口的MAC端口,用于直接连接到主机处理器/控制器、另一个以太网交换机或以太网PHY收发器。它广泛应用于工业以太网(如Profinet、MODBUS、EtherNet/IP)、实时以太网网络、IEC 61850电力系统自动化网络、工业控制/自动化交换机、网络化测量与控制系统以及测试和测量设备等领域。
    主要功能
    1. 非阻塞线速以太网交换结构,支持RGMII上的1 Gbps传输。
    2. 全面的数据转发与过滤控制,包括基于端口的访问控制列表(ACL)过滤。
    3. 完整的VLAN和QoS支持。
    4. 流量优先级划分,支持每个端口的入站/出站队列及流量分类。
    5. 支持生成树协议(RSTP/MSTP)。
    6. 支持IEEE 802.1X接入控制。
    7. 全面硬件支持IEEE 1588v2精确时间协议(PTP),具备高分辨率“PTP时钟”。
    8. 兼容IEEE AVB标准,支持时间戳和时间保持功能。
    9. 强大的电源管理特性,如Wake-on-LAN(WoL)低功耗待机模式。

    技术参数


    以下是KSZ9567R的主要技术规格:
    - 工作电压:3.3V
    - 接口类型:RGMII、MII、RMII
    - 最大传输速率:1 Gbps
    - 支持帧大小:最大支持9000字节的巨型帧
    - 工作温度范围:工业级(-40°C 至 +85°C)
    - 包含5个集成PHY端口和2个可配置外部MAC端口
    - 内置128针TQFP封装(14 x 14 mm)

    产品特点和优势


    KSZ9567R具有以下显著特点和优势:
    1. 非阻塞线速交换:确保快速数据包交付,通过4096条目转发表和256kByte帧缓存实现。
    2. 全面的VLAN支持:支持128个活动VLAN组和完整的4096个VLAN ID。
    3. 先进的电源管理:提供动态时钟树控制、单个端口关闭等功能。
    4. 灵活的管理接口:支持SPI、I2C、MIIM等多种管理接口。
    5. 高性能音频视频桥接(AVB):符合IEEE 802.1BA/AS/Qat/Qav标准。

    应用案例和使用建议


    应用案例
    KSZ9567R广泛应用于工业环境中,例如工厂自动化系统、智能电网设备和网络监控系统。其强大的时间同步能力和流量管理功能使其成为工业控制和实时通信的理想选择。
    使用建议
    1. 在设计工业网络时,建议充分利用其非阻塞交换能力和强大的VLAN支持来优化网络性能。
    2. 对于需要低功耗的应用,可以启用动态时钟树控制和单端口关闭功能以节省能源。
    3. 使用其AVB功能时,应确保所有相关设备均支持相应的AVB标准。

    兼容性和支持


    KSZ9567R与其他标准的以太网设备完全兼容,并且可以通过多种接口进行管理。微芯片公司提供了详尽的技术文档和支持服务,帮助用户解决各种问题。

    常见问题与解决方案


    1. 问题:设备无法正常启动
    - 解决方案:检查电源电压是否稳定,确认所有连接正确无误。
    2. 问题:网络吞吐量下降
    - 解决方案:调整流量控制设置,优化队列管理策略。

    总结和推荐


    总体而言,KSZ9567R以其卓越的性能、丰富的功能和良好的兼容性,在工业以太网领域表现优异。推荐在需要高可靠性、高性能和低功耗的应用场景中使用此产品。

KSZ9567RTXI参数

参数
收发器数量 5
最大工作供电电压 1.89V,2.625V,3.465V
最小工作供电电压 1.71V,2.375V,3.135V
数据速率 10Mbps,100Mbps,1Gbps
长*宽*高 14mm*14mm*1mm
通用封装 TQFP-EP-128
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘

KSZ9567RTXI厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ9567RTXI数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ9567RTXI KSZ9567RTXI数据手册

KSZ9567RTXI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 84.5975
200+ ¥ 80.569
1000+ ¥ 78.9578
库存: 160
起订量: 20 增量: 1000
交货地:
最小起订量为:20
合计: ¥ 1691.95
