首页  >  产品百科  >  KSZ9131RNXC

KSZ9131RNXC

产品分类: 以太网芯片
产品描述: 1.14V,1.71V,2.375V,3.135V 1.32V,1.98V,2.75V,3.63V 10Mbps,100Mbps,1Gbps QFN-48,VQFN-48 贴片安装
供应商型号: KSZ9131RNXC
供应商: 云汉优选
标准整包数: 1

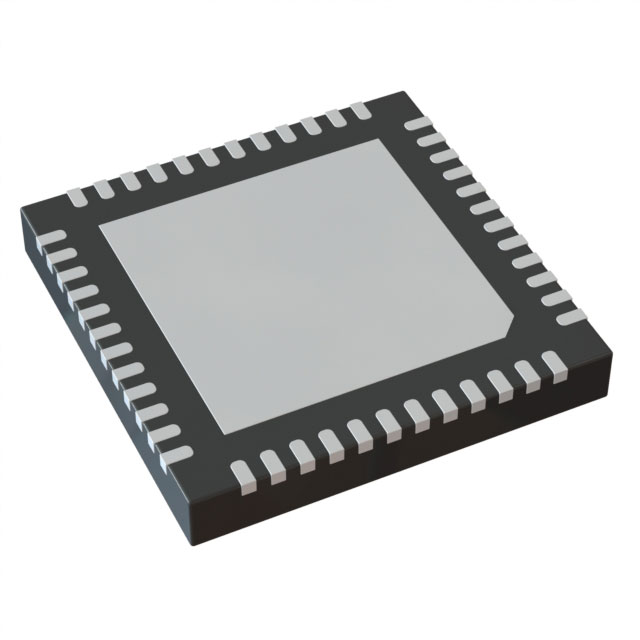

MICROCHIP TECHNOLOGY 以太网芯片 KSZ9131RNXC

KSZ9131RNXC概述


    产品简介


    产品类型:单芯片10/100/1000 Mbps以太网收发器,适用于IEEE 802.3标准的应用场景。
    主要功能:
    - 支持RGMII(Reduced Gigabit Media Independent Interface)接口,可编程选项支持外部延迟调整和修正。
    - 自动协商功能(Auto-Negotiation),能自动选择最高的链接速度(10/100/1000 Mbps)和双工模式(半双工/全双工)。
    - 内置终端电阻,减少信号干扰。
    - 能够支持高达16KB的数据帧。
    - 可以提供125 MHz参考时钟输出。
    - 支持节能型以太网(EEE)标准,减少功耗。
    - 配备支持远程唤醒(Wake-On-LAN, WOL)功能,具备自定义数据包检测功能。
    - 具备多种诊断功能,如电缆诊断、信号质量指示等。
    - 集成了管理接口(MDC/MDIO),便于配置寄存器。
    应用领域:
    - 激光/网络打印机
    - 网络连接存储设备(NAS)
    - 网络服务器
    - 独立主板上的千兆局域网(Gigabit LAN on Motherboard, GLOM)
    - 宽带网关
    - 千兆家庭/小型企业路由器
    - IPTV
    - IP机顶盒
    - 游戏主机
    - 数据、语音、视频三重播放媒体中心
    - 工业控制
    - 汽车车载网络

    技术参数


    - 支持速度:10 Mbps(10BASE-T)、100 Mbps(100BASE-TX)、1000 Mbps(1000BASE-T)
    - 双工模式:全双工/半双工
    - RGMII I/O兼容性:3.3V/2.5V/1.8V
    - 内置功能:自动MDI/MDIX交叉连接,自动检测并纠正线对错配、线对偏移和线对极性
    - 电源要求:核心电压1.2V(外部FET或调节器),输入/输出电压3.3V、2.5V或1.8V
    - 封装:48针QFN(7mm×7mm)

    产品特点和优势


    独特功能:
    - RGMII接口:支持多种电压等级,便于与其他设备兼容。
    - 自动协商:确保在不同网络环境中选择最佳通信方式。
    - 内建功能:简化设计,减少外部组件,降低成本。
    - 诊断功能:提供全面的电缆诊断和系统状态监测功能,有助于系统调试和故障排查。
    优势:
    - 简化布板:通过集成终端电阻和LDO控制器,显著减少了PCB面积和外部组件。
    - 高可靠性:包含多种错误检测和纠正机制,确保系统的稳定运行。
    - 低功耗:配备节能模式,在无电缆连接时进入休眠状态,大幅降低功耗。
    - 灵活性:支持多种网络配置和数据传输速率,适应广泛的工业和消费级应用。

    应用案例和使用建议


    应用案例:
    - 在一个激光打印机项目中,KSZ9131RNX被用于实现高速网络打印功能,满足快速传输大量数据的需求。
    - 在NAS设备中,通过其强大的信号质量和诊断能力,能够及时发现并解决电缆问题,确保数据传输的稳定性。
    使用建议:
    - 为了充分发挥其性能,建议将所有数据线采用屏蔽双绞线,以避免电磁干扰。
    - 针对某些特定的应用场合,如工业控制系统,可考虑增加额外的防护电路,提升抗噪能力。
    - 为确保稳定的工作状态,需要定期检查硬件和软件的状态,尤其是MDI/MDIX自动交叉检测等功能。

    兼容性和支持


    - 兼容性:兼容多种网络标准,如10BASE-T、100BASE-TX和1000BASE-T。支持多种操作系统下的MDC/MDIO管理接口。
    - 支持服务:Microchip提供详细的文档和技术支持,涵盖产品安装、配置、使用中的常见问题及解决方案。

    常见问题与解决方案


    常见问题:
    1. 初始化失败:如果设备初始化失败,首先检查供电是否正常,其次确认是否有硬件故障。
    2. 网络连接不稳定:建议检查物理层连接,确保双绞线质量良好,并且没有线对错配现象。
    3. LED指示灯异常:若LED指示灯异常,可以通过查阅文档进行状态诊断,排除可能的配置错误。
    解决方案:
    1. 确认电源电压是否符合要求,检查硬件接线是否正确。
    2. 使用网络测试工具检查物理链路,必要时更换双绞线。
    3. 参考文档中的LED指示灯状态说明,对照查找原因。

    总结和推荐


    综上所述,Microchip的KSZ9131RNX是一个高度集成、高性能的千兆以太网收发器,集成了许多实用的功能,如自动协商、多速支持和诊断功能。它广泛应用于各种网络设备,无论是家庭还是工业领域。因此,我们强烈推荐这一产品给寻求高可靠性和高灵活性网络连接的用户。
    总之,KSZ9131RNX是一款非常值得购买的产品,它的强大功能、丰富的应用场景使其成为市场上极具竞争力的电子元器件。

KSZ9131RNXC参数

参数
最小工作供电电压 1.14V,1.71V,2.375V,3.135V
数据速率 10Mbps,100Mbps,1Gbps
收发器数量 -
最大工作供电电压 1.32V,1.98V,2.75V,3.63V
通用封装 QFN-48,VQFN-48
安装方式 贴片安装
零件状态 在售
包装方式 托盘

KSZ9131RNXC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ9131RNXC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ9131RNXC KSZ9131RNXC数据手册

KSZ9131RNXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
260+ ¥ 22.8875
1300+ ¥ 21.7523
2080+ ¥ 20.8148
2600+ ¥ 20.2472
库存: 5192
起订量: 260 增量: 260
交货地:
最小起订量为:260
合计: ¥ 5950.75
直接购买
加入购物车
