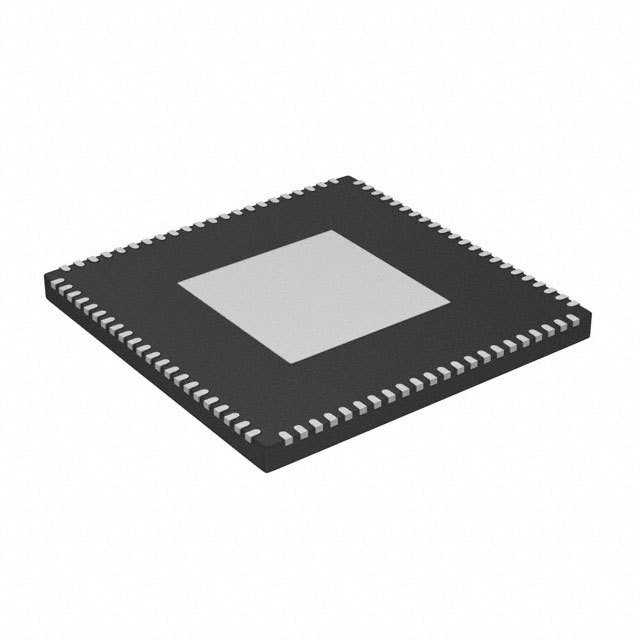

LAN9355/ML

产品分类: 以太网芯片
产品描述: 3 1.8V 3.3V 10Mbps,100Mbps,200Mbps QFN-88 贴片安装 12mm*12mm*840μm
供应商型号: 579-LAN9355/ML
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 LAN9355/ML

LAN9355/ML概述

    高质量文章:3-Port 10/100 Managed Ethernet Switch LAN9355 技术手册解析

    1. 产品简介


    LAN9355 是Microchip公司开发的一款高性能、全功能的3端口10/100 Mbps管理型以太网交换机。它适用于需要高性能、灵活性和易于集成的嵌入式应用。该产品具有丰富的功能集,如VLAN支持、优先级队列管理、流量控制和IEEE 1588时间戳等。主要应用领域包括数字电视和录像机、VoIP/视频电话系统、家庭网关、测试测量设备及工业自动化等。

    2. 技术参数


    - 接口速率: 最高支持200 Mbps的Turbo MII接口
    - 电源电压: 1.8V 至 3.3V 可调输入电压,内部集成1.2V调节器
    - 电气特性: 兼容IEEE 802.3标准,支持10BASE-T、100BASE-TX和100BASE-FX(通过外部光纤收发器)
    - 节能特性: 符合IEEE 802.3az能源效率以太网标准
    - 工作环境: 支持商业和工业温度范围

    3. 产品特点和优势


    - 高效率交换结构: 包含32K缓冲RAM,512条转发条目,支持高达16个VLAN组
    - QoS优先级管理: 按VLAN标签、目标地址、端口默认值进行包优先级划分
    - IEEE 1588时间戳单元: 支持全球可调时钟,边界时钟和透明时钟
    - 全面电源管理: 支持三种电源关闭级别,支持网络唤醒功能
    - 集成PHY: 支持HP自动MDIX,降低系统复杂度

    4. 应用案例和使用建议


    - 数字电视和录像机: 使用其高效的VLAN和QoS管理功能,提高多任务处理能力
    - VoIP/视频电话系统: 利用IEEE 1588时间同步,确保音频和视频传输的精确性
    - 家庭网关: 通过灵活的端口配置和流量控制,提供更稳定的网络连接
    - 测试测量设备: 强大的统计和管理功能,便于系统调试和监控

    5. 兼容性和支持


    - 兼容性: 支持多种接口模式(MII/RMII/Turbo MII),支持外部PHY和MAC连接
    - 支持和维护: Microchip提供详细的文档和技术支持,包括产品更新和错误修复信息

    6. 常见问题与解决方案


    - 问: 设备无法正常启动?
    - 答: 检查电源连接和启动配置,确保正确设置电源和复位电路
    - 问: 数据包丢失严重?
    - 答: 调整QoS设置,优化缓冲区管理和优先级队列配置
    - 问: 网络连接不稳定?
    - 答: 检查端口配置和物理层设置,确保所有端口均正确连接且无错误

    7. 总结和推荐


    LAN9355 作为一款全功能的3端口管理型以太网交换机,具备高性能和丰富的功能集,在多个应用领域展现出卓越的性能。它不仅支持广泛的网络标准,还提供了出色的电源管理和安全功能。对于需要高性能和多功能性的嵌入式系统设计者来说,这款产品是一个值得考虑的选择。我们强烈推荐在相关项目中采用LAN9355。

LAN9355/ML参数

参数
最大工作供电电压 3.3V
最小工作供电电压 1.8V
数据速率 10Mbps,100Mbps,200Mbps
收发器数量 3
长*宽*高 12mm*12mm*840μm
通用封装 QFN-88
安装方式 贴片安装
应用等级 商用级
零件状态 在售

LAN9355/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LAN9355/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY LAN9355/ML LAN9355/ML数据手册

LAN9355/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
