KSZ9031RNXVB-VAO

产品分类: 以太网芯片
产品描述: 3.135V 3.465V 10Mbps,100Mbps,1Gbps 贴片安装
供应商型号: KSZ9031RNXVB-VAO
供应商: 云汉优选
标准整包数: 10
MICROCHIP TECHNOLOGY 以太网芯片 KSZ9031RNXVB-VAO

KSZ9031RNXVB-VAO概述

    KSZ9031RNX Gigabit Ethernet Transceiver with RGMII Support

    1. 产品简介


    KSZ9031RNX 是Microchip公司设计的一款完全集成的三速(10BASE-T/100BASE-TX/1000BASE-T)以太网物理层收发器,适用于标准CAT-5非屏蔽双绞线(UTP)电缆上的数据传输。这款芯片通过提供Reduced Gigabit Media Independent Interface (RGMII),可以直接连接到千兆以太网处理器和交换机的MAC,实现10/100/1000 Mbps的数据传输。此外,KSZ9031RNX 还能简化电路板布局和降低成本,支持多种诊断功能,适用于激光打印机、网络存储设备、网络服务器、千兆局域网主板(GLOM)、宽带网关、SOHO/SMB路由器、IPTV、IP机顶盒、游戏机、三重播放媒体中心(数据、语音、视频)以及工业控制等多个领域的应用。

    2. 技术参数


    - 支持速度:10/100/1000 Mbps
    - 数据接口:RGMII
    - 输入/输出电压:3.3V/2.5V/1.8V
    - 参考时钟输出:125 MHz
    - 内核电压:1.2V(外部FET或调节器)
    - 支持的帧大小:最大16KB
    - 电源模式:能量检测节能模式、唤醒局域网(WOL)支持
    - 操作温度范围:商业温度范围(-40°C到+85°C)

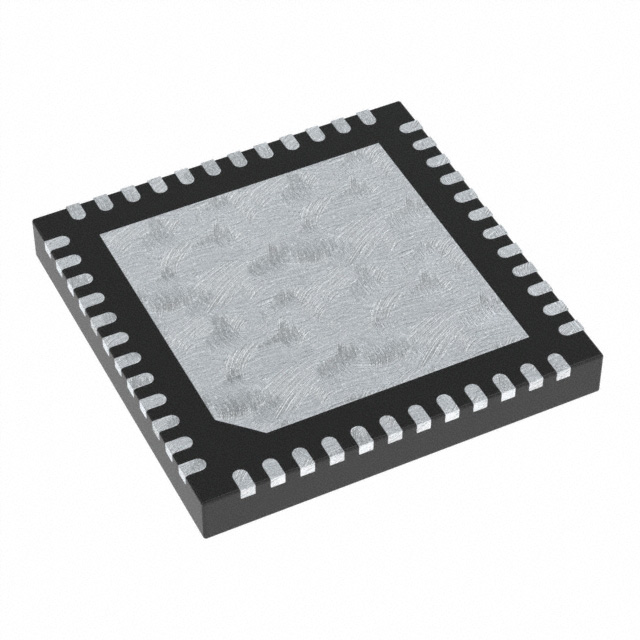

    - 封装形式:48针QFN (7 mm × 7 mm)

    3. 产品特点和优势


    - 高性能:支持三速以太网传输,提供高达1000 Mbps的速度。
    - 灵活配置:支持RGMII,兼容多种电压和工作环境,适合不同应用需求。
    - 集成度高:内置端接电阻和低压差稳压器,减少外置组件数量,简化PCB布局。
    - 诊断功能:提供多项诊断功能,如LinkMD TDR、环回模式、故障检测等,有助于系统调试和部署。
    - 低功耗:具备能量检测和WOL支持,减少待机状态下的功耗。
    - 汽车级认证:部分型号获得AEC-Q100 Grade 3和Grade 2认证,适用于车载网络。

    4. 应用案例和使用建议


    - 应用案例:
    - 在激光打印机中,用于高速数据传输。
    - 在网络存储设备(NAS)中,提供稳定的千兆连接。
    - 在网络服务器中,确保数据吞吐量和可靠性。

    - 使用建议:
    - 在激光打印机和网络存储设备中,建议使用1000BASE-T模式,充分利用其高带宽优势。
    - 在网络服务器和SOHO/SMB路由器中,考虑利用其低功耗和节能模式,提高能源效率。
    - 在宽带网关和IPTV等需要远程管理的应用中,利用WOL功能实现远程唤醒,提升用户体验。

    5. 兼容性和支持


    - 兼容性:兼容多种RGMII MAC和PHY设备,方便集成。
    - 支持服务:Microchip提供详细的技术手册和文档支持,包括常见问题解答、故障排查指南等。

    6. 常见问题与解决方案


    - 问题1:设备无法正常启动。
    - 解决方案:检查电源供应和接地是否正确,确保所有连接无误。
    - 问题2:数据传输不稳定。
    - 解决方案:检查连接线缆质量,尝试更换CAT-5 UTP电缆。
    - 问题3:设备功耗过高。
    - 解决方案:启用能量检测节能模式和WOL功能,降低待机功率消耗。

    7. 总结和推荐


    总体而言,KSZ9031RNX是一款高度集成、性能优异且功能丰富的以太网物理层收发器,非常适合于需要高速、可靠连接的各类应用场合。其强大的诊断功能和灵活的配置选项使其在系统调试和部署过程中表现出色。如果您正在寻找一个满足各种网络需求的理想选择,KSZ9031RNX绝对值得推荐。

KSZ9031RNXVB-VAO参数

参数
数据速率 10Mbps,100Mbps,1Gbps
收发器数量 -
最大工作供电电压 3.465V
最小工作供电电压 3.135V
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装,托盘

KSZ9031RNXVB-VAO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ9031RNXVB-VAO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ9031RNXVB-VAO KSZ9031RNXVB-VAO数据手册

KSZ9031RNXVB-VAO封装设计

查看详情并下载
Symbol
Footprint
3D Model
