LAN8700IC-AEZG

产品分类: 以太网芯片
产品描述: 微芯 10Mbps以太网收发器, QFN封装, 支持ANSI X3.263 TP-PMD,IEEE 802.3,IEEE 802.3u标准, 36引脚, 6.15 x 6.15 x 0.95mm
供应商型号: 1711345
供应商: 海外现货
标准整包数: 1

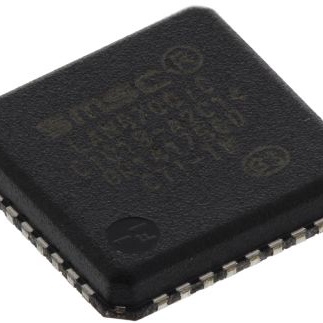

MICROCHIP TECHNOLOGY 以太网芯片 LAN8700IC-AEZG

LAN8700IC-AEZG概述

    LAN8700/LAN8700i 10/100 Ethernet Transceiver: A Comprehensive Guide

    1. 产品简介


    LAN8700/LAN8700i是一款单芯片以太网物理层收发器(PHY),适用于嵌入式以太网应用。它具备高性能自动介质相关接口交换(HP Auto-MDIX)支持及灵活的电源管理架构(flexPWR® Technology)。此外,该产品还具有多种接口支持能力和广泛的电气特性和工作环境适应能力,适用于各类网络设备,如机顶盒、打印机服务器、嵌入式电信应用、数字视频播放设备、调制解调器/路由器、IP电话等。

    2. 技术参数


    - 环境温度范围:商业级0°C至70°C,工业级-40°C至85°C(仅限LAN8700i)
    - 封装类型:36针QFN(6x6x0.9mm高度)
    - I/O电压范围:LVCMOS变量I/O电压范围:+1.6V至+3.6V
    - 功耗:
    - 能量检测模式下的低功耗模式
    - 在10BASE-T模式下典型电流消耗为39mA
    - 在100BASE-TX模式下典型电流消耗为79mA
    - 接口支持:支持MII(媒体独立接口)和RMII(减少媒体独立接口)
    - ESD保护等级:接触模式下达到±8kV,空气放电模式下达到±15kV
    - 电气特性:支持自动协商和并行检测,符合IEEE 802.3-2005标准

    3. 产品特点和优势


    - 自动介质相关接口交换(HP Auto-MDIX):该功能允许自动配置连接,无需手动交叉电缆,增强了安装的便利性。
    - 灵活的电源管理架构(flexPWR® Technology):可根据系统需求灵活调整电源管理,以降低功耗和提升能效。
    - 集成3.3V到1.8V调节器:可选择启用或禁用内部调节器,以优化系统设计。
    - 高集成度:支持高达100Mbps的数据传输速率,兼容多种网络协议和设备。
    - ESD保护:具备高水平的静电放电保护,确保可靠性和耐用性。

    4. 应用案例和使用建议


    应用场景:LAN8700/LAN8700i广泛应用于家庭和企业的各种网络设备中,例如机顶盒、打印机服务器、DSL调制解调器、路由器等。
    使用建议:
    - 对于需要延长电缆长度的应用,应确保电缆长度不超过150米以保持信号质量。
    - 使用HP Auto-MDIX功能时,建议优先考虑该功能的自动配置能力,以简化安装过程。
    - 考虑到产品的工作温度范围,对于工业级应用应特别关注温度范围要求,确保设备在极端环境下也能稳定运行。

    5. 兼容性和支持


    - 兼容性:LAN8700/LAN8700i可与支持MII和RMII接口的多种设备和系统兼容。
    - 技术支持:Microchip公司提供详尽的技术文档和支持服务,包括在线资料库、客户支持和技术更新通知等。

    6. 常见问题与解决方案


    - 问题:接收到的信号不稳定或丢失。
    - 解决方案:检查连接线缆的长度和质量,确保没有超过最大支持长度;同时确认信号接地良好,避免外部干扰。
    - 问题:设备启动时出现故障指示灯亮起。
    - 解决方案:检查电源电压和电源稳定性,确保满足产品的最低供电要求。

    7. 总结和推荐


    综上所述,LAN8700/LAN8700i凭借其出色的电气特性、广泛的适用范围以及灵活的电源管理架构,成为了一款极具竞争力的产品。无论是家庭网络还是企业级应用,这款以太网PHY都能发挥重要作用。建议在选择合适的网络设备时,充分考虑其功能特点和应用需求,以实现最佳性能和可靠性。

LAN8700IC-AEZG参数

参数
收发器数量 1
最大工作供电电压 3.6V
最小工作供电电压 3V
数据速率 10Mbps,100Mbps
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN-36
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

LAN8700IC-AEZG厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LAN8700IC-AEZG数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY LAN8700IC-AEZG LAN8700IC-AEZG数据手册

LAN8700IC-AEZG封装设计

查看详情并下载
Symbol
Footprint
3D Model
