ADM00826

产品分类: 工具-嵌入式系统
产品描述:
供应商型号: ADM00826
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 工具-嵌入式系统 ADM00826

ADM00826概述

    MIC24045 Evaluation Board 技术手册

    产品简介

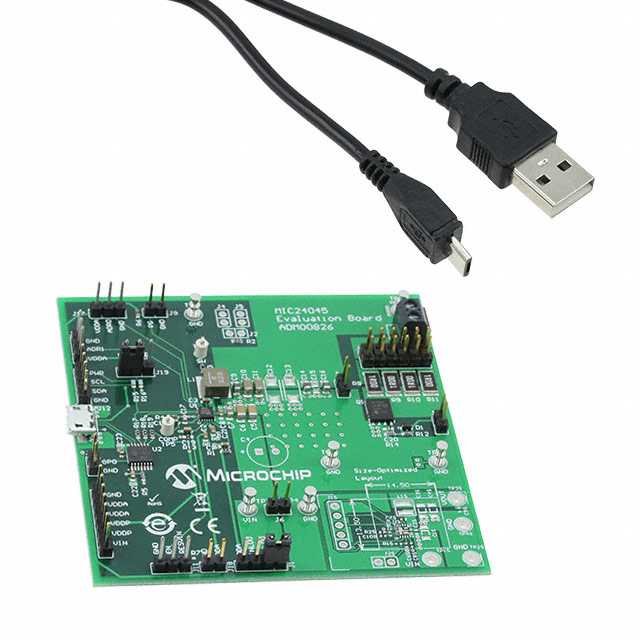

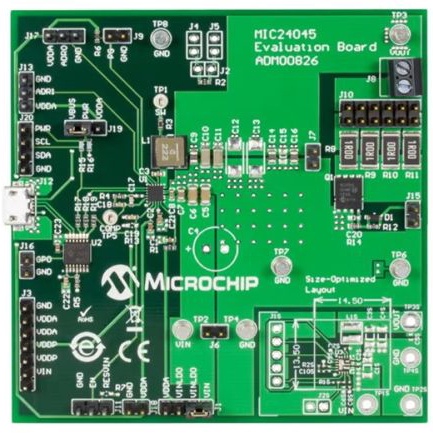

    MIC24045 Evaluation Board(型号ADM00826)是一款专门用于评估MIC24045紧凑型19V 5A同步降压调节器的产品。该评估板提供了完整的功能测试平台,适用于需要进行高性能电源管理的应用场合,例如通信设备、工业自动化、数据中心及各类嵌入式系统。通过此评估板,开发人员可以轻松测试包括I2C通信总线在内的各种功能,极大地简化了新产品的开发过程。

    技术参数


    - 输入电压范围: 6V - 20V
    - 输出电压范围: 可编程,通过I2C总线可调范围:0.8V - 19V
    - 最大输出电流: 5A
    - 开关频率: 250kHz - 1MHz
    - 软启动时间: 可编程
    - 电流限制: 可编程
    - 响应时间: 高速瞬态响应
    - 工作温度范围: -40°C 至 +125°C
    - 封装尺寸: 52mm x 52mm
    - 重量: 约80克

    产品特点和优势


    MIC24045 Evaluation Board 的核心优势在于其高度集成的设计和强大的功能。主要特点包括:
    - 支持I2C通信,使得输出电压、电流限制、软启动时间和频率均可通过编程进行动态调整。
    - 高效率和低功耗设计,确保在任何负载条件下都能实现最佳性能。
    - 快速瞬态响应,保证了在负载变化时系统的稳定性和可靠性。
    - 广泛的工作温度范围(-40°C至+125°C),适合恶劣环境下的使用。
    - 小巧的外形尺寸和轻量化设计,便于集成到各类设备中。

    应用案例和使用建议


    该评估板非常适合用于研发阶段的快速原型设计和测试。具体应用案例包括:
    - 为服务器、电信设备和网络基础设施提供高效可靠的电源管理。
    - 在小型手持设备和便携式电子产品中实现紧凑高效的电源方案。
    使用建议:
    - 当设计复杂的应用场景时,建议仔细配置和测试I2C通信参数,以确保系统的可靠运行。
    - 在极端环境下使用时,注意散热问题,必要时增加散热片或其他散热装置。

    兼容性和支持


    MIC24045 Evaluation Board 与市场上常见的多种传感器、控制器及外设具有良好的兼容性。Microchip公司提供了详尽的技术文档和在线技术支持,包括安装指南、技术手册、编程示例等,帮助用户快速掌握并充分利用该评估板的所有功能。

    常见问题与解决方案


    - 问题: 无法通过I2C总线控制输出电压?
    - 解决方法: 检查连接线路是否正确无误,确认软件配置参数设置准确无误。

    - 问题: 输出电压不稳定?
    - 解决方法: 检查输入电压是否符合要求,确保外围电路设计合理且接地良好。

    - 问题: 整个系统过热?
    - 解决方法: 降低负载或增加散热措施,如加装散热片。

    总结和推荐


    综上所述,MIC24045 Evaluation Board 是一款功能强大且易于使用的评估工具。它不仅在性能上表现出色,还具备出色的兼容性和丰富的支持资源,能够显著提高开发效率。对于正在寻找高效电源管理解决方案的研发人员而言,这款评估板无疑是最佳选择之一。因此,我强烈推荐此产品给有需求的工程师和技术爱好者们。

ADM00826参数

参数
零件状态 在售

ADM00826厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ADM00826数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 工具-嵌入式系统 MICROCHIP TECHNOLOGY ADM00826 ADM00826数据手册

ADM00826封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1136.2941
200+ ¥ 1116.1827
1000+ ¥ 1106.127
库存: 40
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 11362.94
