2901988

产品分类: 工具-嵌入式系统
厂牌: PHOENIX CONTACT

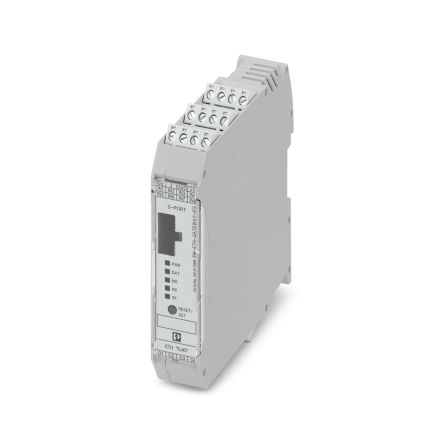

产品描述: Phoenix Contact 启动器 EM-ETH-GATEWAY-IFS 系列
供应商型号: LH-2901988
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 工具-嵌入式系统 2901988

2901988概述

    电子元器件产品技术手册:EM-ETH-GATEWAY-IFS

    产品简介


    EM-ETH-GATEWAY-IFS是一款专为连接多达32个INTERFACE系统设备到更高层级控制器的网关。该设备通过EtherNet/IP™接口进行通信,适用于工业自动化领域的控制系统。主要用于实现多个分散设备之间的高效数据交换,增强系统的整体控制能力。

    技术参数


    - 供电规格:
    - 额定控制电路电压:24 V DC,波动范围:-20%至+25%
    - 控制供电电流:85 mA(包括负载电流)
    - 反向极性保护
    - 雷击防护
    - 数字输入:
    - 数量:8个
    - 额定动作电压:24 V DC,±20%
    - 额定动作电流:3 mA
    - 反向极性保护
    - 数字输出:
    - 规格:开关输出
    - 数量:4个
    - 熔断保护:最大8 A,F级熔丝
    - 残余电压:1 V
    - 最大切换电压:23 V DC
    - 最大切换电流:500 mA
    - 连接数据:
    - 电源连接:螺钉连接,适用导线横截面积:实心0.2 mm² 至 2 mm²,柔性0.2 mm² 至 2.5 mm²
    - 编程连接:S-PORT插座,位置数:12
    - INTERFACE系统连接:DIN轨式总线连接,位置数:5
    - 总线连接:以太网/IP,RJ45连接
    - 通用数据:
    - 工作模式:100%工作因子
    - 防护等级:IP20
    - 工作温度:-25°C 至 50°C
    - 存储/运输温度:-35°C 至 80°C
    - 尺寸:宽22.5 mm,高99 mm,深114.5 mm

    产品特点和优势


    1. 高效的数据传输:支持高达100 Mbps的传输速度,确保数据实时准确传输。
    2. 广泛的供电兼容性:额定电压范围宽泛,支持多种供电情况下的稳定运行。
    3. 丰富的接口配置:提供多个数字输入输出端口和不同的连接方式,适应不同应用场景的需求。
    4. 坚固耐用的设计:采用聚酰胺PA非增强材料制造,具备良好的耐温性和机械强度。
    5. 高度集成化:能够直接安装在DIN轨上,便于集成到现有控制系统中。

    应用案例和使用建议


    - 工业自动化:适用于复杂的自动化生产线,提高生产效率。
    - 建筑自动化:用于楼宇监控系统的集中管理,提升安全性。
    - 能源管理:在电网监控和管理中,确保数据实时传输和系统正常运行。
    - 使用建议:建议在设备安装前检查供电电压及连接方式是否符合标准要求,定期进行设备状态监测和维护,以确保设备长期稳定运行。

    兼容性和支持


    - 兼容性:该产品可与各种INTERFACE系统设备兼容,且具有多种标准认证(如EN 50178)。
    - 支持:制造商提供详尽的技术文档和在线技术支持,帮助用户快速解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:如何确保设备的正常供电?
    - 解答:请检查设备供电电压是否在规定的范围内(24 V DC,波动范围:-20%至+25%),并确保接地良好。
    2. 问题:如何处理数字输入信号不稳定的情况?
    - 解答:确认输入信号的电压是否符合要求(24 V DC ±20%),同时检查接线是否正确。
    3. 问题:如何保护数字输出端口不受损坏?
    - 解答:在使用时需注意不超过最大电流(500 mA)和最大电压(23 V DC),并使用合适的熔丝保护装置。

    总结和推荐


    总体来看,EM-ETH-GATEWAY-IFS凭借其高效的传输能力、广泛的应用范围及强大的兼容性,成为工业自动化系统中的优秀选择。建议在需要高可靠性、稳定性的应用场景中使用该产品,以实现更高效的控制系统管理。

2901988参数

参数
长*宽*高 114.5mm(长度)*22.5mm(宽度)
安装方式 DIN导轨安装
应用等级 工业级
零件状态 在售
包装方式 散装

2901988厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2901988数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 工具-嵌入式系统 PHOENIX CONTACT 2901988 2901988数据手册

2901988封装设计

查看详情并下载
Symbol
Footprint
3D Model
