MA240039

产品分类: 工具-嵌入式系统
产品描述:
供应商型号: 579-MA240039
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 工具-嵌入式系统 MA240039

MA240039概述

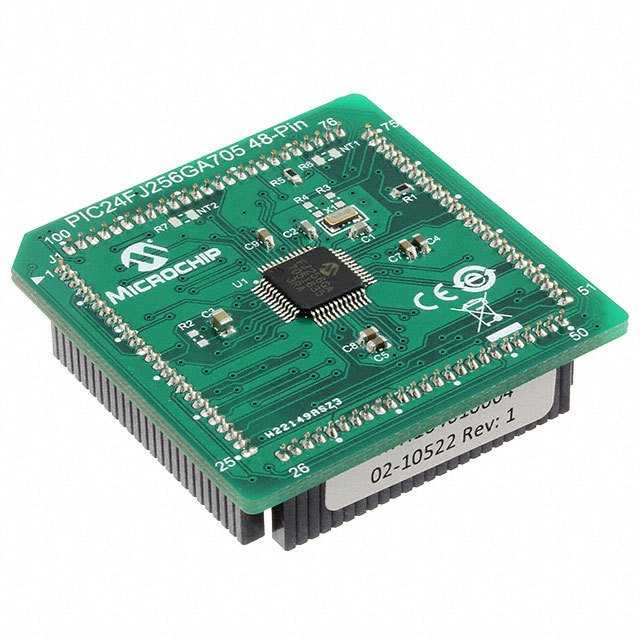

    PIC24FJ256GA705 Plug-In Module (PIM) 技术手册

    产品简介


    PIC24FJ256GA705是一款功能强大的微控制器(MCU),专为高性能和低功耗设计。该模块主要用于演示PIC24FJ256GA705家族的能力,并与Explorer 16开发板配合使用。这款MCU广泛应用于嵌入式系统、工业控制、消费电子等领域,支持多种外设接口,具备高度可编程性。

    技术参数


    | 参数 | 描述 |

    | CPU | 16位MCU,最高运行频率可达70 MHz |
    | 存储容量 | 256 KB闪存,16 KB RAM |
    | I/O接口 | 100-pin PIM连接器,支持多种I/O信号映射 |
    | 供电电压 | 2.0V至3.6V |
    | 工作温度范围 | -40°C至+85°C |
    | 通信接口 | SPI、I²C、UART、ADC、DAC等 |

    产品特点和优势


    - 高性能:支持高达70 MHz的CPU频率,提供卓越的处理能力。
    - 丰富的外设:集成了多种外设,如SPI、I²C、UART、ADC、DAC等,能够满足各种应用需求。
    - 低功耗:支持多种电源管理模式,适用于电池供电的应用。
    - 易用性:与Explorer 16开发板配合使用,简化开发过程。

    应用案例和使用建议


    - 工业控制:利用其丰富的外设接口,可以轻松实现复杂的控制逻辑。
    - 消费电子:适合用于需要高集成度和低功耗的消费电子产品。
    - 使用建议:
    - 在开发过程中,建议使用Microchip提供的MPLAB X IDE进行软件开发。
    - 由于I/O引脚有限,建议合理规划外设使用,避免资源浪费。
    - 注意电源管理和散热设计,确保系统的稳定运行。

    兼容性和支持


    - 兼容性:PIC24FJ256GA705 PIM与Explorer 16开发板完全兼容,支持多种标准接口。
    - 技术支持:Microchip提供全面的技术文档和在线支持,包括详细的用户手册和技术参考手册。开发者可以通过Microchip的官方网站获取最新的软件工具和驱动程序。

    常见问题与解决方案


    - 问题1:如何设置CPU的运行频率?
    - 解决方案:通过配置寄存器设置CPU的主频。具体配置方法请参阅技术手册中的相关章节。

    - 问题2:如何正确连接外部设备?
    - 解决方案:根据设备的数据手册和手册中的连接图,正确连接各个引脚。确保信号匹配,避免电气损坏。

    总结和推荐


    PIC24FJ256GA705是一款非常适合嵌入式系统开发的MCU。其高性能、低功耗、丰富的外设接口使其在多种应用中表现出色。对于需要高性能和多功能的项目,强烈推荐使用这款MCU。此外,Microchip提供的全面支持和详细文档也将极大地简化开发流程,提高项目的成功率。

MA240039厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MA240039数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 工具-嵌入式系统 MICROCHIP TECHNOLOGY MA240039 MA240039数据手册
