首页  >  产品百科  >  AT24C32D-MAPD-E

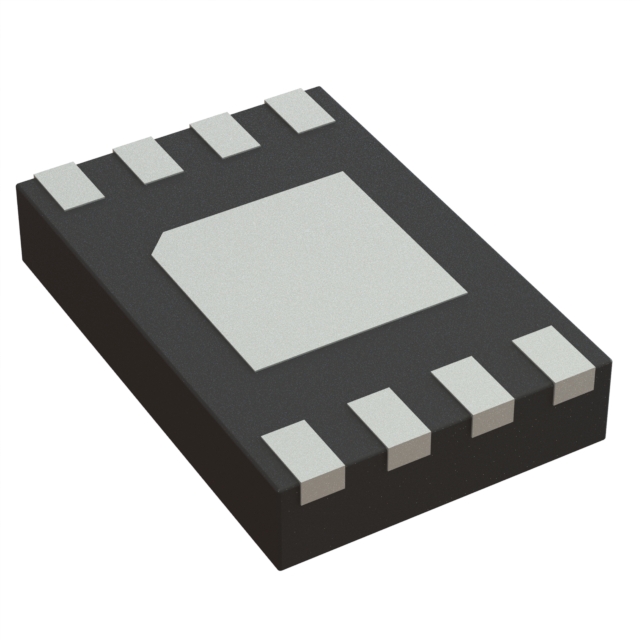

AT24C32D-MAPD-E

产品描述: 32Kb (4K x 8) 2.5V 5.5V 1MHz I2C 8UDFN 贴片安装
供应商型号: AT24C32D-MAPD-E-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) AT24C32D-MAPD-E

AT24C32D-MAPD-E概述

    AT24C32D/AT24C64D I²C Automotive Temperature Serial EEPROM

    产品简介


    AT24C32D 和 AT24C64D 是Microchip推出的两块具有高度可靠性的串行电可擦除可编程只读存储器(EEPROM),它们适用于汽车和其他需要低功耗和低电压操作的应用场景。这些设备通过I²C(两线制)协议进行通信,提供32-Kbit(4,096 x 8)或64-Kbit(8,192 x 8)的数据存储容量,具体取决于型号。这两种EEPROM均支持广泛的电压范围,使得它们能够在各种工作条件下稳定运行,同时具备出色的耐久性和长时间的数据保留能力。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 存储容量 | 32,768 | - | 65,536 | 比特 |
    | 工作温度范围 | -40°C | - | +125°C | °C(Grade 1) |
    | 工作温度范围 | -40°C | - | +85°C | °C(Grade 3) |
    | 供电电压 | 1.7V | - | 5.5V | V |
    | 写保护 | GND | - | VCC | V |
    | 写周期时间 | - | 5ms | - | 秒 |
    | 数据保持时间 | - | 100年 | - | 年 |
    | 备用电流 | 0.1 | 3.0μA | 4.0μA | mA |
    | 活跃电流 | - | 3mA | - | mA |

    产品特点和优势


    AT24C32D/AT24C64D 的主要特点是其卓越的耐久性(1,000,000次写入循环)和超长的数据保留时间(100年)。此外,它还提供了宽泛的操作电压范围(1.7V至5.5V),使其能够适应多种不同的电源环境。该系列产品支持快速模式(400 kHz)和标准模式(100 kHz)的I²C通信协议,允许灵活配置,以满足不同的系统需求。另外,写保护引脚为硬件级别的数据保护提供了额外的安全保障。

    应用案例和使用建议


    AT24C32D/AT24C64D 适合应用于汽车电子、工业控制及消费电子产品等领域。例如,在汽车导航系统中,它可以用于存储地图信息;在工业自动化领域,则可以用来保存配置参数。为了充分利用其高性能,建议将设备连接到稳定的电源,并确保地址引脚始终处于已知状态。此外,在高速通信情况下,适当调整拉高电阻值有助于改善信号质量。

    兼容性和支持


    该系列产品兼容所有符合I²C协议的产品,便于与其他模块集成。Microchip公司为客户提供全面的技术支持服务,包括详细的参考文档和技术咨询服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据无法正确读取 | 检查供电电压是否符合要求 |
    | 写入失败 | 确认写保护引脚是否设置正确 |
    | 设备无响应 | 检查启动条件是否正确设置 |

    总结和推荐


    综上所述,AT24C32D/AT24C64D 是一款非常适合在严苛环境下工作的高性能EEPROM芯片。凭借其高可靠性、宽温区支持以及易于集成的特点,这款产品非常适合作为关键任务系统的存储解决方案。如果您正在寻找一款能够长期稳定运行且性价比高的EEPROM芯片,那么AT24C32D/AT24C64D无疑是一个理想的选择。强烈推荐此产品给需要高可靠性和灵活性的应用场合。

AT24C32D-MAPD-E参数

参数
最大工作供电电压 5.5V
最大时钟频率 1MHz
编程电压 -
组织 -
存储容量 32Kb (4K x 8)
数据总线宽度 -
最小工作供电电压 2.5V
最大供电电流 -
接口类型 I2C
通用封装 8UDFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AT24C32D-MAPD-E厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT24C32D-MAPD-E数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) MICROCHIP TECHNOLOGY AT24C32D-MAPD-E AT24C32D-MAPD-E数据手册

AT24C32D-MAPD-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
