首页  >  产品百科  >  AT24C04C-MAPD-T

AT24C04C-MAPD-T

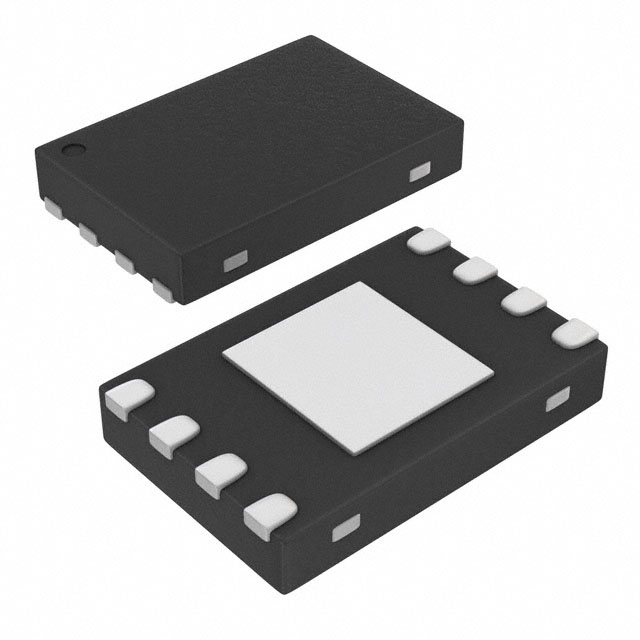

产品描述: 4Kb (512 x 8) 2.5V 5.5V 400KHz I2C 8UDFN 贴片安装,黏合安装
供应商型号: AT24C04C-MAPD-T-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) AT24C04C-MAPD-T

AT24C04C-MAPD-T概述

    # 全面解析Atmel AT24C01C/02C/04C/08C EEPROM系列

    产品简介


    Atmel的AT24C01C/02C/04C/08C系列是一种具有多种存储容量的串行电可擦除可编程只读存储器(EEPROM)。该系列产品包括1Kb(AT24C01C)、2Kb(AT24C02C)、4Kb(AT24C04C)和8Kb(AT24C08C),内部组织为8位宽的数据字结构。这些EEPROM器件通过2线串行接口(兼容I²C协议)进行通信,非常适合汽车和其他需要低功耗、低电压操作的应用场景。此外,它们提供多种封装形式,包括8引脚SOIC、TSSOP和UDFN封装,方便设计者选择适合的设计需求。

    技术参数


    | 参数名称 | 规格值 |

    | 工作电压范围(Grade 1) | 2.5V 至 5.5V |
    | 工作电压范围(Grade 2 和 3) | 1.7V 至 5.5V |
    | 工作温度范围(Grade 1) | -40°C 至 +125°C |
    | 工作温度范围(Grade 2) | -40°C 至 +105°C |
    | 工作温度范围(Grade 3) | -40°C 至 +85°C |
    | 写保护功能 | 支持硬件写保护 |
    | 自动写周期时间(最大) | 5ms |
    | 写入周期寿命 | 每个单元高达1,000,000次写入 |
    | 数据保持时间 | 高达100年 |
    | 引脚容抗 | 输入引脚≤6pF,输出引脚≤8pF |

    产品特点和优势


    独特功能
    1. 多功能兼容性:支持多种工作电压和宽泛的工作温度范围,特别适用于汽车和工业级应用。
    2. 高可靠性:通过1,000,000次写入和长达100年的数据保持时间,确保长期稳定可靠。
    3. 低功耗设计:支持待机模式,降低功耗以延长电池寿命。
    4. 双向数据传输:支持双向数据传输,简化系统设计。
    5. 地址自动递增:支持部分页面写入操作,提高数据写入效率。
    市场竞争力
    - 优异的耐久性和数据保持能力使其在数据存储领域极具竞争力。
    - 广泛应用于需要高性能和长使用寿命的工业和汽车领域。
    - 灵活的封装选择使得其易于集成到各种系统中。

    应用案例和使用建议


    应用案例
    1. 汽车电子控制单元(ECU):在发动机控制、变速箱控制等关键领域提供可靠的数据存储。
    2. 消费类电子设备:如手机、电视、家电等,用于存储用户偏好设置和配置数据。
    3. 工业控制系统:存储设备日志或运行状态信息,便于故障诊断和维护。
    使用建议
    1. 在高负载环境下工作时,建议启用写保护功能以避免意外的数据覆盖。
    2. 考虑到数据写入频率较高时,应合理规划写周期以减少频繁的非挥发性写操作。
    3. 使用时需注意供电电压的稳定性,避免过压或欠压对芯片造成损坏。

    兼容性和支持


    兼容性
    - AT24C01C/02C/04C/08C完全兼容I²C标准,能够与大多数微控制器无缝对接。
    - 支持不同工作温度和电压等级,保证了其广泛的适用性。
    支持服务
    Atmel提供详尽的技术文档和支持服务,帮助开发者快速上手并解决开发过程中遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | EEPROM未响应 | 确保电源稳定且符合规格,执行软件复位。 |
    | 写入失败 | 检查写保护引脚是否被正确设置为低电平。|
    | 数据丢失 | 确认写入操作完成后再发送停止信号。 |

    总结和推荐


    综合评估
    AT24C01C/02C/04C/08C系列EEPROM以其高可靠性、宽温范围和灵活性成为工业和汽车领域的理想选择。其强大的技术支持和广泛的应用范围进一步增强了产品的市场竞争力。
    推荐结论
    强烈推荐此系列EEPROM用于需要高性能和高可靠性的场合。对于需要频繁写入和高数据保留的系统,建议优先考虑这一系列。同时,开发者在选型时应根据具体应用场景选择合适的型号和封装形式。

AT24C04C-MAPD-T参数

参数
数据总线宽度 -
接口类型 I2C
最大供电电流 -
最大时钟频率 400KHz
最大工作供电电压 5.5V
最小工作供电电压 2.5V
存储容量 4Kb (512 x 8)
编程电压 -
组织 -
通用封装 8UDFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AT24C04C-MAPD-T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT24C04C-MAPD-T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) MICROCHIP TECHNOLOGY AT24C04C-MAPD-T AT24C04C-MAPD-T数据手册

AT24C04C-MAPD-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
