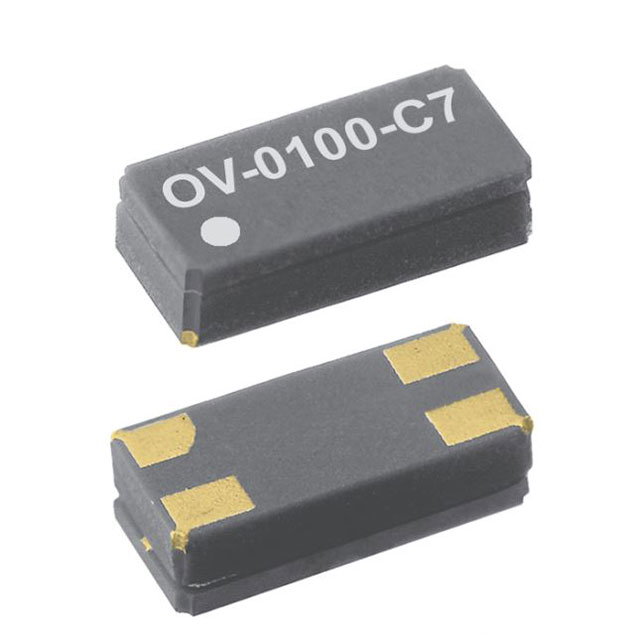

OV-0100-C7-100.000kHz-20PPM-TA-QC

产品分类: 有源晶振
厂牌: MICRO CRYSTAL
产品描述: 100KHz 贴片安装,黏合安装 3.2mm*1.5mm*1mm
供应商型号: 428-203157-MG01
供应商: Mouser
标准整包数: 1
MICRO CRYSTAL 有源晶振 OV-0100-C7-100.000kHz-20PPM-TA-QC

OV-0100-C7-100.000kHz-20PPM-TA-QC概述

    OV-0100-C7 低功耗时钟振荡器技术手册解析

    1. 产品简介


    产品类型:OV-0100-C7 是一种采用小型 SMD 陶瓷封装的低功耗时钟振荡器。该产品将频率为 100.000 kHz 的石英晶体单元与基于 CMOS 的振荡电路结合在一起,以提供高精度和稳定性。
    主要功能:通过超低功耗(最低可达 500 nA)实现了对频率的精确控制和稳定输出。适用于需要极小体积和低功耗的应用场景。
    应用领域:广泛应用于医疗植入设备、便携式医疗设备以及其他对体积和功耗有严格要求的场合。

    2. 技术参数


    - 频率:100.000 kHz
    - 频率容差:±20 ppm(可定制)
    - 电源电压范围:1.2 V - 5.5 V
    - 电流消耗(典型/最大):0.5 μA / 0.75 μA
    - 占空比:40% - 60%
    - 输出高电平:VDD - 0.4 V
    - 输出低电平:GND + 0.4 V
    - 输出负载:15 pF
    - 输出上升时间(最大值):70 ns
    - 输出下降时间(最大值):70 ns
    - 启动时间(最大值):0.5 s
    - 输出使能电压(高):VDD 的 80% 最小值
    - 输出禁用电压(低):VDD 的 20% 最大值
    - 电压系数(最大值):±1.5 ppm/V
    - 第一年老化率(最大值):±3 ppm
    - 转弯温度(典型值):18 ± 5 °C
    - 频率随温度变化:±0.035 ppm/°C² (T - T0)²

    3. 产品特点和优势


    - 超低功耗:电流消耗最低可达 500 nA,适用于对功耗敏感的应用。
    - 高可靠性:具有非常高的冲击和振动抵抗能力,适合在恶劣环境中使用。
    - 微型封装:采用了微型陶瓷 SMT 封装,适合空间受限的设计。
    - 高精度:频率容差为 ±20 ppm,可根据需求定制更严格的容差。
    - 医疗应用兼容:符合医疗植入设备的要求,可用于高精度医学设备。

    4. 应用案例和使用建议


    应用案例:适用于便携式医疗设备和植入式医疗设备,如心率监测仪、血糖监测仪等。
    使用建议:
    - 电源管理:为了减少功耗,建议使用 3.0 V 的电源电压。
    - 焊接工艺:推荐使用回流焊,温度不超过 260°C,持续时间不超过 20 秒。
    - 负载管理:确保输出负载在规定范围内(15 pF),以保持信号质量。
    - 温度管理:由于温度会影响频率稳定性,建议在设计时考虑温度补偿措施。

    5. 兼容性和支持


    - 兼容性:与标准的 SMD 装配设备兼容,可以用于 12 mm 带包装。
    - 支持信息:提供详尽的技术文档和支持服务,包括产品选型指南、安装指南和维护手册。

    6. 常见问题与解决方案


    - Q: 如何减少功耗?
    A: 使用较低的电源电压,推荐使用 3.0 V 的电源电压。

    - Q: 如何确保焊接质量?
    A: 确保焊接温度不超过 260°C,持续时间不超过 20 秒,建议使用回流焊工艺。

    - Q: 如何应对温度变化对频率的影响?
    A: 在设计中加入温度补偿电路,确保频率稳定性。

    7. 总结和推荐


    总结:OV-0100-C7 以其超低功耗、高精度、小体积和高可靠性,在低功耗和高精度要求的电子应用中表现出色。特别适用于医疗植入设备和其他便携式医疗设备。
    推荐:鉴于其出色的性能和广泛应用潜力,我们强烈推荐在设计时选用 OV-0100-C7。

OV-0100-C7-100.000kHz-20PPM-TA-QC参数

参数
频率 100KHz
频率稳定性 -
频率容差 -
长*宽*高 3.2mm*1.5mm*1mm
安装方式 贴片安装,黏合安装
应用等级 商用级
包装方式 散装
