首页  >  产品百科  >  OCXOV-AV5-10.000

OCXOV-AV5-10.000

产品分类: 无源晶振
厂牌: MICRO CRYSTAL
产品描述: Micro Crystal OCXO振荡器, 10MHz输出, ±0.2ppm, 最低0°C
供应商型号: 1641058
供应商: 海外现货
标准整包数: 1
MICRO CRYSTAL 无源晶振 OCXOV-AV5-10.000

OCXOV-AV5-10.000概述

    OCXO-V Oven Controlled Crystal Oscillator:技术手册与应用指南

    产品简介

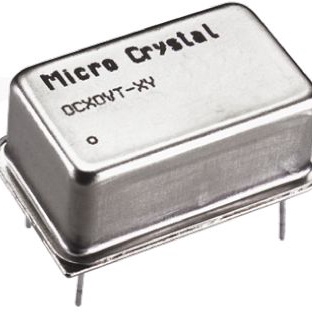

    OCXO-V是一款由Micro Crystal公司设计并制造的高精度频率控制器件,属于 Oven Controlled Crystal Oscillator(OCXO)类别。该器件具备稳定的频率输出特性,尤其适用于需要极高稳定度和精确频率的应用场景。典型的应用包括电信设备、导航系统和测试测量设备等。

    技术参数


    OCXO-V的具体技术参数如下:
    - 频率稳定性:长期稳定性为第一年<±0.7 ppm,十年内<±4.0 ppm;供电电压波动时,频率稳定性<±0.1 ppm;负载波动时,频率稳定性<±0.01 ppm。
    - 电源:工作电压为5V±0.2V,工作电流为-20°C时<110mA,在+30°C时<70mA。
    - 频率控制范围:电压调整范围随型号而不同,具体请参照型号说明。频率偏差>±4 ppm;响应斜率为正。
    - 输出信号:符合HC-MOS标准,对称性范围为40%-60%,上升和下降时间均<7ns,低电平<0.4V,高电平>Vcc-0.5V,扇出能力可达10 LS。
    - 工作温度范围:工作温度为-40°C至+85°C,存储温度范围为-65°C至+125°C。
    - 环境耐受性:可承受10至2000Hz频率范围内10g的振动以及2000g、0.3ms半正弦波冲击。

    产品特点和优势


    - 高稳定性:即使在极端温度条件下,OCXO-V仍能保持极高的频率稳定性,从而确保应用系统的可靠运行。
    - 宽工作温度范围:-40°C至+85°C的工作温度范围使得OCXO-V可以在各种恶劣环境中工作。
    - 快速响应:通过调整控制电压,OCXO-V能够迅速实现频率的微调,响应时间短。
    - 可靠性高:经过严格的质量控制和环境测试,OCXO-V具有高可靠性和长寿命。

    应用案例和使用建议


    - 电信设备:OCXO-V广泛应用于电信设备中,确保通讯信号的稳定性和精确性。
    - 导航系统:在导航系统中,OCXO-V用于提供准确的时间基准,提高定位精度。
    - 测量设备:OCXO-V也用于各种高精度的测量仪器中,提供稳定可靠的时钟信号。
    使用建议:
    - 在使用过程中,需注意确保电源稳定,避免频繁的电压波动对OCXO-V造成影响。
    - 确保设备安装环境的温度在规定范围内,避免超出OCXO-V的工作温度范围。

    兼容性和支持


    - 兼容性:OCXO-V采用标准的DIL 14封装,具有良好的互换性。适用于大多数HC-MOS接口标准,方便与其他设备连接。
    - 技术支持:Micro Crystal公司提供了详细的技术手册和客户支持服务,可以为用户提供全方位的技术咨询和支持。

    常见问题与解决方案


    - 问题1:供电电压不稳定导致频率不稳。
    - 解决方案:请确保电源稳定,并且尽量避免电压波动对OCXO-V的影响。
    - 问题2:在低温环境下启动困难。
    - 解决方案:OCXO-V启动后需要30秒左右才能达到规定温度,建议给予足够的时间预热。
    - 问题3:信号输出不稳定。
    - 解决方案:检查负载和接线是否正确,必要时可调整负载以改善输出信号的稳定性。

    总结和推荐


    OCXO-V凭借其高精度、高稳定性的特点,在众多应用领域表现出色。它能够在广泛的温度范围内保持出色的性能,这使其成为高精度应用的理想选择。强烈推荐在需要高稳定性和高精度频率控制的应用中使用OCXO-V。

OCXOV-AV5-10.000参数

参数
频率 10MHz
驱动电平 -
负载电容 15pF
频率稳定性 ±0.2ppm
频率容差 0.00002
等效串联电阻 -
长*宽*高 20.14mm*12.52mm*7.8mm
通用封装 PDIP
安装方式 通孔安装

OCXOV-AV5-10.000厂商介绍

MICRO CRYSTAL是一家瑞士公司,专注于高精度时钟解决方案的设计和制造。公司的主要产品包括石英晶体振荡器、温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)和压控晶体振荡器(OCXO)。这些产品广泛应用于通信、工业控制、汽车电子、医疗设备和消费电子产品等领域。

产品分类:
1. 石英晶体振荡器:提供基本的频率控制功能,适用于需要稳定时钟信号的应用。
2. TCXO:通过温度补偿技术,减少温度变化对频率的影响,适用于对温度敏感的应用。
3. VCXO:通过电压控制技术,允许用户调整频率,适用于需要动态频率调整的应用。
4. OCXO:提供最高级别的频率稳定性,适用于对频率精度要求极高的应用。

应用领域:
- 通信:如基站、路由器、交换机等。
- 工业控制:如自动化设备、传感器等。
- 汽车电子:如导航系统、车载娱乐系统等。
- 医疗设备:如监护仪、诊断设备等。
- 消费电子产品:如智能手机、平板电脑等。

MICRO CRYSTAL的优势在于其产品的高精度、高稳定性和可靠性,以及对客户需求的快速响应和定制服务。公司还以其创新技术和持续的研发投入而闻名,确保其产品能够满足不断变化的市场需求。

OCXOV-AV5-10.000数据手册

厂牌 PDF简要描述 下载
MICRO CRYSTAL 无源晶振 MICRO CRYSTAL OCXOV-AV5-10.000 OCXOV-AV5-10.000数据手册

OCXOV-AV5-10.000封装设计

查看详情并下载
Symbol
Footprint
3D Model
