首页  >  产品百科  >  OM-7604-C7 32.768kHz 20ppm TB QC

OM-7604-C7 32.768kHz 20ppm TB QC

产品分类: 有源晶振
厂牌: MICRO CRYSTAL
产品描述: ±20ppm 32.768KHz 贴片安装 3.2mm*1.5mm*700μm
供应商型号: OM-7604-C7 32.768KHZ 20PPM TB QC
供应商: 期货订购
标准整包数: 1000

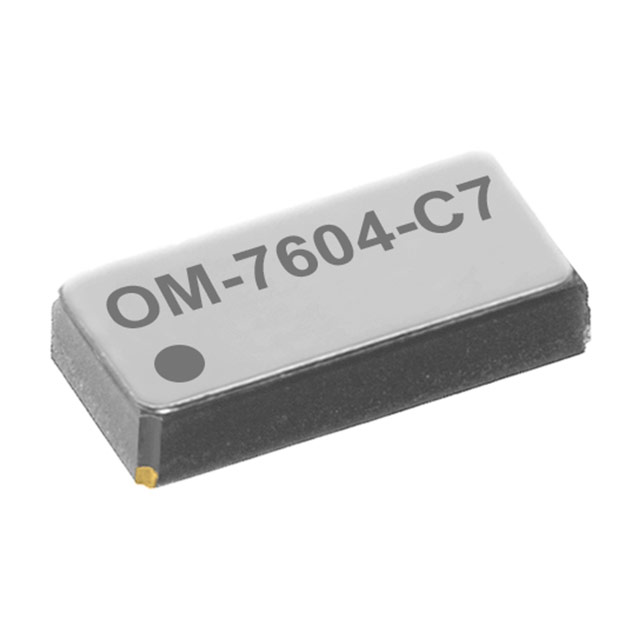

MICRO CRYSTAL 有源晶振 OM-7604-C7 32.768kHz 20ppm TB QC

OM-7604-C7 32.768kHz 20ppm TB QC概述

    电子元器件技术手册:OM-7604-C7低功耗时钟振荡器



    产品简介



    OM-7604-C7是一款低频表面贴装(SMT)振荡器,集成了CMOS电路和晶体谐振器。它在一个真空密封的陶瓷外壳中工作,顶部配有金属盖。这款振荡器广泛应用于物联网(IoT)、计量设备、工业自动化、汽车电子和医疗保健等领域,也可用于可穿戴设备和便携式设备中。


    技术参数



    - 尺寸: 3.2 x 1.5 x 0.70 mm
    - 频率: 32.768 kHz,±20 ppm温度公差
    - 供电电压范围: 1.2 – 5.5 V
    - 工作温度范围: 标准型(TA):-40°C 至 +85°C;扩展型(TB):-40°C 至 +125°C
    - 启动时间: 最大0.5秒
    - 电流消耗: 典型值0.3 µA,最大值0.5 µA
    - 同步时钟输出控制: 可通过CLKOE引脚启用/禁用


    产品特点和优势



    - 宽供电电压范围: 支持1.2至5.5V供电电压,适用于多种应用场景。
    - 极低功耗: 电流消耗典型值仅为0.3 µA,适合对能耗敏感的应用。
    - 小巧轻便: 尺寸仅为3.2 x 1.5 x 0.70 mm,重量仅10.6毫克,易于集成。
    - 高可靠性: 能承受高达5000g冲击和20g振动,适用于严苛环境。
    - 环保合规: 无铅、符合RoHS标准。
    - 车规级认证: 可提供符合AEC-Q200的车规级认证。


    应用案例和使用建议



    - 物联网(IoT): 在智能手表等小型可穿戴设备中作为时间基准。
    - 计量设备: 在智能电表中用于精确计时。
    - 汽车电子: 在车载仪表盘中作为时钟源。
    - 医疗保健: 在便携式健康监测设备中确保准确的时间记录。

    使用建议:
    - 确保正确接地,以减少噪声干扰。
    - 保持电源电压稳定,特别是在低功耗应用中。
    - 根据实际应用需求选择合适的温度范围。


    兼容性和支持



    - 与其他标准电子元件和设备兼容。
    - 厂商提供技术支持和售后服务,包括产品定制和质量保证。


    常见问题与解决方案



    - 问题1: 振荡器无法正常启动。
    - 解决方案: 检查供电电压是否在规定范围内,确认CLKOE引脚状态。
    - 问题2: 频率漂移超出预期。
    - 解决方案: 确认环境温度是否超出规定范围,检查外部电路是否有干扰。


    总结和推荐



    OM-7604-C7以其卓越的可靠性和广泛的适用性,在各种高性能要求的电子应用中表现出色。它的宽供电电压范围、极低功耗和高抗震性能使其成为众多应用的理想选择。因此,强烈推荐在需要高精度时钟信号的应用中使用此产品。

OM-7604-C7 32.768kHz 20ppm TB QC参数

参数
频率容差 -
频率 32.768KHz
频率稳定性 ±20ppm
长*宽*高 3.2mm*1.5mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

OM-7604-C7 32.768kHz 20ppm TB QC厂商介绍

MICRO CRYSTAL是一家瑞士公司,专注于高精度时钟解决方案的设计和制造。公司的主要产品包括石英晶体振荡器、温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)和压控晶体振荡器(OCXO)。这些产品广泛应用于通信、工业控制、汽车电子、医疗设备和消费电子产品等领域。

产品分类:
1. 石英晶体振荡器:提供基本的频率控制功能,适用于需要稳定时钟信号的应用。
2. TCXO:通过温度补偿技术,减少温度变化对频率的影响,适用于对温度敏感的应用。
3. VCXO:通过电压控制技术,允许用户调整频率,适用于需要动态频率调整的应用。
4. OCXO:提供最高级别的频率稳定性,适用于对频率精度要求极高的应用。

应用领域:
- 通信:如基站、路由器、交换机等。
- 工业控制:如自动化设备、传感器等。
- 汽车电子:如导航系统、车载娱乐系统等。
- 医疗设备:如监护仪、诊断设备等。
- 消费电子产品:如智能手机、平板电脑等。

MICRO CRYSTAL的优势在于其产品的高精度、高稳定性和可靠性,以及对客户需求的快速响应和定制服务。公司还以其创新技术和持续的研发投入而闻名,确保其产品能够满足不断变化的市场需求。

OM-7604-C7 32.768kHz 20ppm TB QC数据手册

厂牌 PDF简要描述 下载
MICRO CRYSTAL 有源晶振 MICRO CRYSTAL OM-7604-C7 32.768kHz 20ppm TB QC OM-7604-C7 32.768kHz 20ppm TB QC数据手册

OM-7604-C7 32.768kHz 20ppm TB QC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.5615
3000+ ¥ 6.7017
6000+ ¥ 6.3187
12000+ ¥ 5.5632
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 7561.5
