OT40F3

产品分类: 开关配件
厂牌: ABB
产品描述: 3 pole, 40 amps rated at 600 VAC, UL 508, open non-fusible disconnect switch
供应商型号: 10136391
供应商: 云汉优选
标准整包数: 1

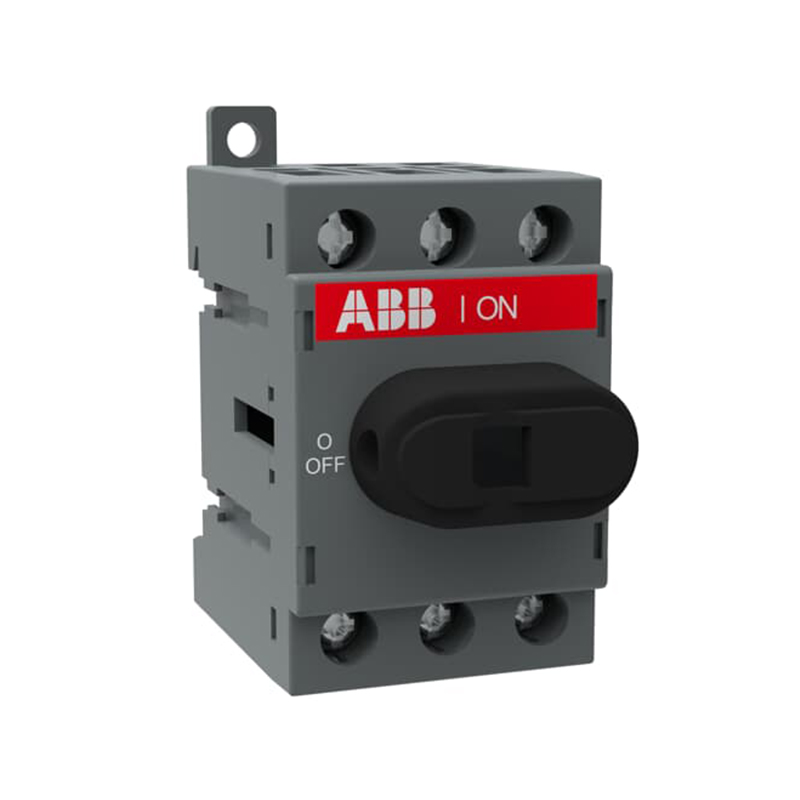

ABB 开关配件 OT40F3

OT40F3概述


    产品简介


    OT40F3是一款开关断路器,主要用于低压电力系统中的断开连接操作。它具有三个极点,并且可以安装在DIN导轨上。该断路器通过前部操作机构来控制,其终端具有保护夹紧设计。虽然手柄和轴不包含在内,但该产品广泛应用于工业控制和其他需要安全断开电路的应用场合。

    技术参数


    - 额定操作电流(AC-21A):在不同电压等级下的最大额定电流为40A。
    - 额定操作功率(AC-23A):在220-240V时为5.5kW,在400-415V时为11kW,在500V时为11kW,在690V时为11kW。
    - 热电流(完全封闭):40A。
    - 冲击耐受电压(Uimp):8kV。
    - 绝缘电压(Ui):符合IEC/EN 60664-1标准,额定值为750V。
    - 额定短时耐受电流:在1秒内为0.5kA。
    - 额定短路接通能力:在690V时为0.71kA。
    - 污染程度:3级。
    - 机械动作方式:顶部操作。
    - 额定操作电压:主电路750V。
    - 工作模式:前部操作。
    - 安装方式:基座安装。
    - 电缆截面:0.75-10mm²。
    - 紧固扭矩:0.8Nm(符合IEC 60947-1标准)。
    - 马达额定功率(UL/CSA):单相电机在110-120V AC下为2HP,两相电机在220-240V AC下为10HP,三相电机在440-480V AC下为20HP,三相电机在550-600V AC下为25HP。
    - UL/CSA 额定电流:40A。
    - UL/CSA 紧固扭矩:7in·lb。
    - RoHS状态:符合欧盟指令2011/65/EU。

    产品特点和优势


    OT40F3断路器的主要特点是其强大的额定操作电流和额定操作功率,使其适用于各种高压应用场合。它还具有高冲击耐受电压和绝缘电压,确保在极端条件下稳定运行。此外,它的污染程度为3级,这意味着它可以适应较为恶劣的环境。其前部操作机制便于现场操作,且具备DIN导轨安装功能,简化了安装过程。

    应用案例和使用建议


    应用案例
    OT40F3通常用于需要频繁断开连接的工业控制系统中,例如工业自动化生产线、电机控制中心以及变电站等。它能够有效地隔离电源并提供必要的保护,从而保证系统的正常运行和安全性。
    使用建议
    为了确保最佳性能,应根据具体应用环境选择合适的电缆截面。建议定期检查和紧固端子,以确保良好的电气接触。同时,由于该断路器不包含手柄和轴,需额外购买相关配件进行组装,以便实现完整功能。

    兼容性和支持


    OT40F3断路器与其他标准DIN导轨兼容,便于安装于现有的工业控制系统中。厂商提供全面的技术支持和售后服务,包括产品文档、用户手册和安装指南,以帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:在操作过程中,发现断路器不能正常断开电路。
    - 解决方案:首先检查是否有足够的电流输入,其次确认所有连接端子已正确安装和紧固。如果问题仍然存在,请联系专业技术人员进行进一步检查。
    2. 问题:断路器在高温环境下无法正常工作。
    - 解决方案:确保断路器周围没有过热源,建议将断路器安装在通风良好的位置。如果温度持续过高,请考虑更换适合更高温度范围的型号。
    3. 问题:在安装过程中发现缺少手柄和轴。
    - 解决方案:购买相应配套的手柄和轴进行安装,建议提前确认所需配件清单,以免影响安装进度。

    总结和推荐


    综上所述,OT40F3断路器以其强大的电气性能和优良的设计在市场上表现出色。其广泛的应用领域和强大的兼容性使其成为工业控制系统的理想选择。强烈推荐此款断路器用于需要高度可靠性和稳定性的工业应用环境中。

OT40F3参数

参数
零件状态 在售
包装方式 盒装

OT40F3厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

OT40F3数据手册

厂牌 PDF简要描述 下载
ABB 开关配件 ABB OT40F3 OT40F3数据手册

OT40F3封装设计

查看详情并下载
Symbol
Footprint
3D Model
