OVR T2 3L 40-275s P TS QS

产品分类: 浪涌抑制器
厂牌: ABB
产品描述: 275V DIN导轨安装 53.4mm*76.7mm*95.8mm
供应商型号: 10225627
供应商: 国内现货
标准整包数: 1

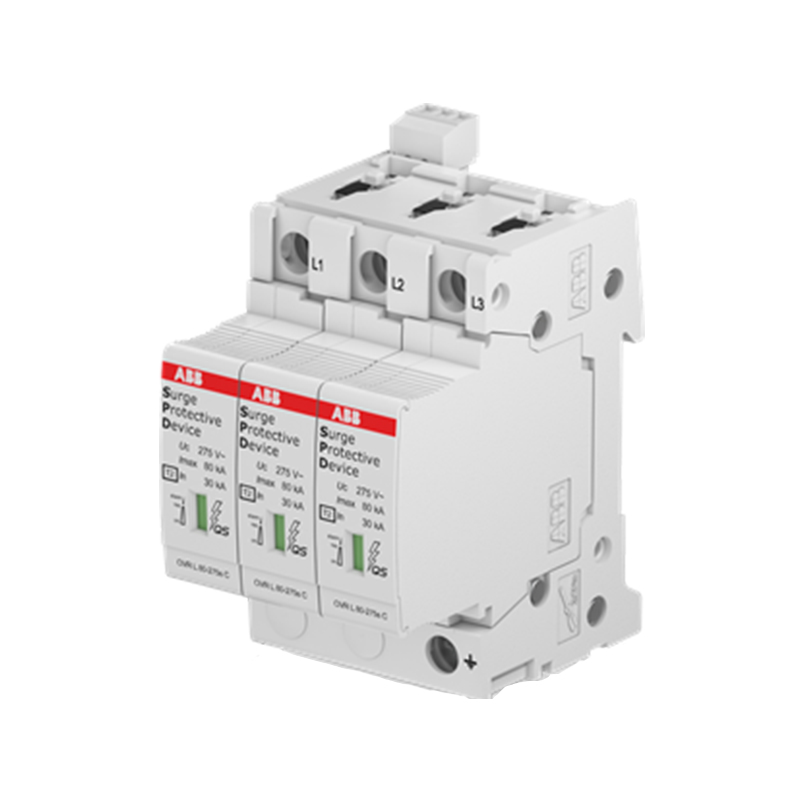

ABB 浪涌抑制器 OVR T2 3L 40-275s P TS QS

OVR T2 3L 40-275s P TS QS概述

    # 电子元器件产品技术手册解析:OVR T2 3L 40-275s P TS QS

    产品简介


    OVR T2 3L 40-275s P TS QS 是一款专为电涌保护设计的产品,适用于电力系统中多种关键节点。作为一款高性能的浪涌保护装置(SPD),它主要用于抑制由于雷击或感应过电压引起的瞬态电流冲击,广泛应用于工业、商业及家庭用电环境中。其核心功能在于确保设备和系统的稳定运行,减少因电涌导致的损坏风险。
    主要功能
    - 抑制电涌:有效吸收并消散雷击或操作引起的高能量电涌。
    - 保护等级高:符合IEC标准,并具备优异的耐久性和可靠性。
    - 多级防护:适用于交流线路中的L-PE、L-N、N-PE等多种线路保护需求。
    应用领域
    - 工业设施(如工厂、数据中心)
    - 商业建筑(如办公楼、购物中心)
    - 家庭住宅
    - 公共基础设施(如医院、学校)

    技术参数


    以下是OVR T2 3L 40-275s P TS QS的技术规格概览:
    | 参数名称 | 规格值 |

    | 保护模式 | 第2类SPD |
    | 受保护线路数量 | 3条 |
    | 测试类别 | II类 |
    | 集成热断路器 | 是 |
    | 生命周期指示灯 | 是 |
    | 安全余量 | 275 kA |
    | 标称放电电流In | 40 kA |
    | 最大放电电流Imax | 275 kA |
    | 冲击电流Iimp | 120 kA |
    | 标称电压UC | 400 V AC |
    | 最大持续运行电压UC d.c | 450 V DC |
    | 频率范围 | 47-63 Hz |
    | 电压保护水平Up(L-PE) | 2.5 kV |
    | 电压保护水平Up(L-N) | 2.0 kV |
    | 电压保护水平Up(N-PE) | 1.5 kV |
    | 总短路分断能力ISCC | 350 kA |
    | 接通电流Ifi | 20 kA |
    | 剩余电流IPE | ≤ 100 µA |
    | 冲击电压UT | 6 kV |
    | 断开时间 | ≤ 160 ns |
    | 外壳防火等级(UL 94) | V-0级 |

    产品特点和优势


    OVR T2 3L 40-275s P TS QS以其卓越的设计和技术优势在市场上脱颖而出:
    1. 专利QuickSafe®技术
    提供快速且可靠的插拔式安装方式,方便用户进行维护与更换。
    2. 安全储备系统
    独特的安全储备机制显著延长了设备的使用寿命,降低维护成本。
    3. 便捷安装
    支持DIN导轨安装,节省空间,适合现代化配电箱设计。
    4. 兼容性强
    可与160 A熔断器或125 A微型断路器配合使用,提升整体安全性。
    5. 环保材料
    符合RoHS标准,无卤阻燃设计更环保。

    应用案例和使用建议


    实际应用场景
    OVR T2 3L 40-275s P TS QS常用于大型建筑物主配电柜及分支配电柜中。例如,在一座中型商场中,该产品可部署于主开关柜中,保护整个供电网络免受雷击引发的电涌损害;同时,也可配置于电梯控制室等敏感区域,避免高价值设备受损。
    使用建议
    - 定期检查
    建议每半年对保护器状态进行一次全面检测,确保其正常工作。
    - 避免潮湿环境
    虽然该产品具有良好的防水性能,但长期处于高湿度环境中仍可能影响寿命。
    - 优化布线
    将保护器尽量靠近负载端布置,以减少线路电感带来的额外电压。

    兼容性和支持


    OVR T2 3L 40-275s P TS QS与其他主流品牌的标准DIN导轨组件完全兼容,支持灵活组合使用。制造商提供完善的售后服务,包括但不限于技术支持、现场指导以及备件供应。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后无法正常工作 | 检查电源输入是否正确,必要时重启设备 |
    | 指示灯闪烁频繁 | 清理接触点或更换故障模块 |
    | 雷击后发现残压偏高 | 调整接线路径以减小线路电感 |

    总结和推荐


    综上所述,OVR T2 3L 40-275s P TS QS凭借其强大的保护能力和灵活的应用场景,在工业及民用领域展现出极高的性价比。尤其对于需要高可靠性的场合,此款产品是理想的选择。强烈推荐给需要加强电力系统安全性的客户群体!
    如果您正在寻找一款能够长期稳定运行并减少运维负担的浪涌保护装置,OVR T2 3L 40-275s P TS QS无疑是一个值得信赖的伙伴。

OVR T2 3L 40-275s P TS QS参数

参数
额定电流 -
额定电压 275V
冷电阻 -
最大稳态电流 -
不同电流时R值 -
长*宽*高 53.4mm*76.7mm*95.8mm
安装方式 DIN导轨安装

OVR T2 3L 40-275s P TS QS厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

OVR T2 3L 40-275s P TS QS数据手册

厂牌 PDF简要描述 下载
ABB 浪涌抑制器 ABB OVR T2 3L 40-275s P TS QS OVR T2 3L 40-275s P TS QS数据手册

OVR T2 3L 40-275s P TS QS封装设计

查看详情并下载
Symbol
Footprint
3D Model
