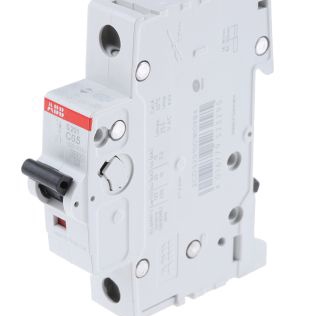

2CDS251001R0984 - S201C0.5

产品分类: 断路器
厂牌: ABB
产品描述: ABB MCB, S200系列, 1P极, 500mA, C型跳闸特性
供应商型号: 4886353
供应商: 海外现货
标准整包数: 1
ABB 断路器 2CDS251001R0984 - S201C0.5

2CDS251001R0984 - S201C0.5概述

    文章标题:系统pro M Compact S200 系列微型断路器技术手册解读

    1. 产品简介


    系统pro M Compact S200 系列微型断路器是用于住宅、商业及工业应用的理想保护装置。该系列产品具有电流限制功能,配备两种过流保护机制:延迟热磁脱扣(用于过载保护)和电磁脱扣(用于短路保护)。S200系列提供多种配置选项,包括极数(1P、1P+N、2P、3P、3P+N、4P)、分断能力(最高可达6kA@230/400V AC)和额定电流(高达63A),适用于不同类型的负载需求。此外,S200系列完全符合国际标准IEC/EN 60898-1、IEC/EN 60947-2、UL1077和CSA 22.2 No. 235,确保了其全球适用性。
    主要功能:
    - 电流限流保护。
    - 过载和短路保护。
    - 多种安装方式和接线类型支持。
    应用领域:
    - 住宅配电系统。
    - 商业建筑用电管理。
    - 工业控制和自动化设备。

    2. 技术参数


    以下是S200系列微型断路器的关键技术规格:
    | 参数名称 | 值 |

    | 产品类型 | 微型断路器 |
    | 极数 | 单极 |
    | 脱扣特性 | C级 |
    | 额定电流 (In) | 0.50 A |
    | 额定电压 (Ue) | 230/400 V AC |
    | 绝缘电压 (Ui) | 250 V AC(相地) |
    | 额定绝缘电压 (Uimp) | 4 kV |
    | 额定短路分断能力 (Icn) | 6.0 kA |
    | 额定极限短路分断能力 (Icu) | 10 kA |
    | 额定服务短路分断能力 (Ics) | 7.5 kA |
    | 环境温度范围(操作) | -25°C 至 +55°C |
    | 环境温度范围(存储) | -40°C 至 +70°C |
    其他关键参数还包括额定频率(50/60 Hz)、污染等级(III类)、抗冲击性能(30g,11ms,3次)和振动测试(5...150...5 Hz,20周期)。

    3. 产品特点和优势


    - 高可靠性:通过严格的认证,确保在全球范围内安全使用。
    - 模块化设计:底部辅助触点可节省空间达50%。
    - 电流限流特性:减少故障电流对系统的损害,延长设备寿命。
    - 多样化的配置:可根据实际需求选择合适的极数、电流等级和分断能力。
    这些特点使S200系列在低压配电系统中表现出色,尤其适合需要紧凑安装和可靠保护的应用场景。

    4. 应用案例和使用建议


    应用场景:
    - 家庭电路保护:用于家庭电路中对单相负载进行过载和短路保护。
    - 商业设备防护:例如自动售货机或小型服务器机柜。
    使用建议:
    - 在高湿度环境下,建议加装防尘罩以保护内部元件。
    - 定期检查断路器的工作状态,特别是在极端环境条件下运行时。

    5. 兼容性和支持


    S200系列微型断路器与标准化的DIN导轨(TH35-15 和 TH35-7.5)完全兼容,易于安装和维护。制造商提供详尽的技术支持文档和现场服务,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 断路器频繁跳闸 | 检查负载是否超过额定值。 |
    | 接线松动 | 使用推荐扭矩工具重新紧固接线。 |

    7. 总结和推荐


    总结:
    S200系列微型断路器以其卓越的技术规格和广泛的应用适应性脱颖而出。它不仅提供了可靠的电流保护,还具有高性价比和便于维护的特点。其符合多项国际标准,使其成为低压配电领域的首选产品之一。
    推荐:
    对于需要稳定、高效电路保护的场合,S200系列微型断路器是一个值得信赖的选择。无论是住宅还是商业应用,它的多功能性和安全性都值得用户考虑。

    希望以上文章能为您提供有价值的参考!

2CDS251001R0984 - S201C0.5参数

参数
照明 -
断路器类型 MCB
执行器类型 -
额定电流 500mA
极数 1
额定电压-AC 253V
额定电压-DC 72V
照明电压-标称值 -
长*宽*高 88mm*17.5mm*69mm
安装方式 DIN导轨安装

2CDS251001R0984 - S201C0.5厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

2CDS251001R0984 - S201C0.5数据手册

厂牌 PDF简要描述 下载
ABB 断路器 ABB 2CDS251001R0984 - S201C0.5 2CDS251001R0984 - S201C0.5数据手册

2CDS251001R0984 - S201C0.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 255.8826
10+ ¥ 247.9281
25+ ¥ 244.221
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
