OVR SL30

产品分类: 浪涌抑制器
厂牌: ABB
产品描述: 36.7V DIN导轨安装 106.5mm*7mm*7mm
供应商型号: 10187031
供应商: 国内现货
标准整包数: 1

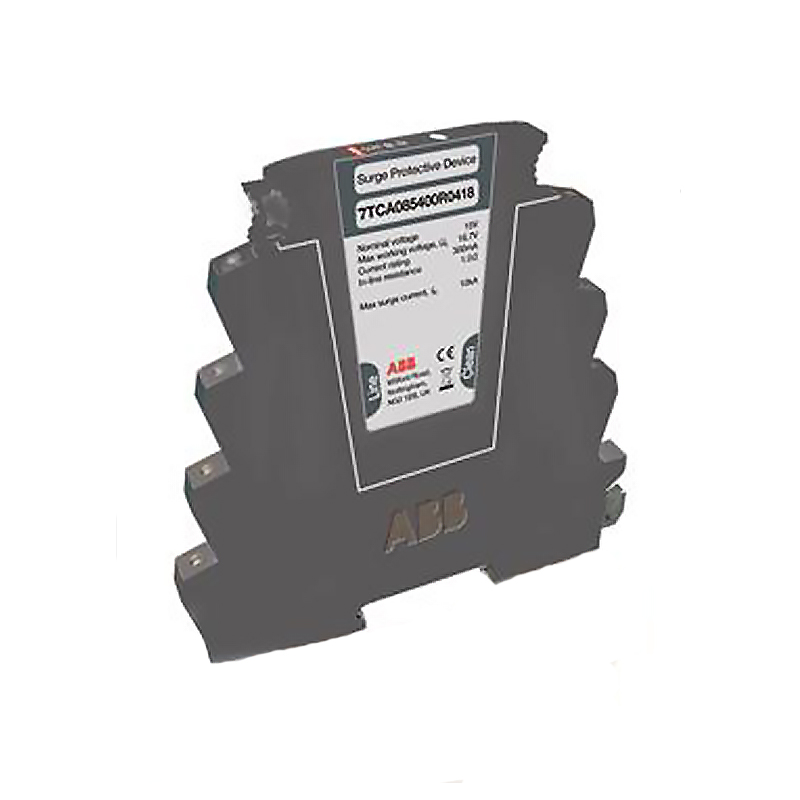

ABB 浪涌抑制器 OVR SL30

OVR SL30概述

    OVR SL系列浪涌保护器技术手册

    产品简介


    OVR SL系列浪涌保护器是专门设计用于信号传输和直流电源应用的产品,适合安装在建筑物入口处或其他边界位置以保护敏感电子设备免受雷电过电压的影响。这些保护器广泛应用于过程控制、高速数字通信设备以及具有长信号线的系统中,适用于交流电和直流电工作电压高达110V的场合。

    技术参数


    OVR SL系列浪涌保护器的技术参数如下:
    | 参数 | OVR SL06 | OVR SL15 | OVR SL30 | OVR SL50 | OVR SL110 |
    |
    | 额定电压 | 6 V | 15 V | 30 V | 50 V | 110 V |
    | 最大工作电压(RMS/DC) | 5 V / 7.79 V | 11 V / 16.7 V | 25 V / 36.7 V | 40 V / 56.7 V | 93 V / 132 V |
    | 额定电流 | 750 mA
    | 内阻 | 1.0 Ω
    | 带宽 | 45 MHz
    | 冲击电流测试(C2) | 4 kV | 36.0 V | 38.4 V | 63.0 V | 90.3 V | 185 V |
    | 冲击电流测试(C1) | 1 kV | 26.2 V | 29.4 V | 51.3 V | 77.2 V | 175 V |
    | 最大冲击电流 | 10/350 μs | 1.25 kA | 2.5 kA | 10 kA | 20 kA |

    产品特点和优势


    1. 低泄流电压:提供符合IEC/BS EN 62305标准的增强保护,全模式保护。
    2. 全模式设计:能够处理部分雷电流,同时保证被保护设备的持续运行。
    3. 重复保护:在雷电频繁的环境中提供多次保护。
    4. 超薄设计:7 mm宽度适合紧凑空间内的大量线路保护。
    5. 可选LED状态指示:对于低电流直流电源应用可用。
    6. 双级可拆卸保护模块:带简单快速释放机制,方便线路调试和维护。
    7. 耐高温材料:强韧的阻燃聚碳酸酯外壳。
    8. 高工作电流:最大运行电流达750 mA。
    9. 高带宽:支持高频(高流量或比特率)数据通信。
    10. 屏蔽终端:便于电缆屏蔽接地。
    11. 适用系统类型:可用于接地或隔离屏蔽系统。
    12. 创新的DIN导轨底座:带锁定功能,便于定位和安装。

    应用案例和使用建议


    OVR SL系列保护器特别适用于空间有限且需要保护大量线路的应用场景,例如过程控制、高速数字通信设备或系统。安装时建议将保护器放置在靠近信号进入或离开建筑的位置,或者靠近待保护设备,确保靠近系统的地星点。如果安装在现有的柜子或隔间内,应确保正确接地。

    兼容性和支持


    OVR SL系列支持与标准DIN导轨和其他相关配件的兼容安装。厂商提供了多种型号的替换模块和附件,如OVR SLXX/M(标准模块替换)、OVR SLXXL/M(带LED指示的模块替换)、OVR SL/B(基座替换)以及OVR WBX SLQ(防水外壳),以满足不同需求。

    常见问题与解决方案


    1. 问题:保护器无法正常工作。
    解决办法:检查保护器是否正确安装,确保连接牢固,并检查接地是否良好。
    2. 问题:保护器触发后失效。
    解决办法:更换已损坏的保护器模块,根据实际需要选择适当的电压等级。
    3. 问题:系统性能下降。
    解决办法:检查连接线路是否正确无误,确认所有终端均已正确接地。

    总结和推荐


    OVR SL系列浪涌保护器凭借其优异的技术参数和多项优势,在众多应用场景中表现出色。其超薄设计、高带宽支持以及重复保护能力使其成为市场上极具竞争力的产品。如果您正在寻找一种可靠且高效的浪涌保护解决方案,OVR SL系列值得您的考虑。

OVR SL30参数

参数
最大稳态电流 -
不同电流时R值 -
额定电流 -
额定电压 36.7V
冷电阻 -
长*宽*高 106.5mm*7mm*7mm
安装方式 DIN导轨安装

OVR SL30厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

OVR SL30数据手册

厂牌 PDF简要描述 下载
ABB 浪涌抑制器 ABB OVR SL30 OVR SL30数据手册
