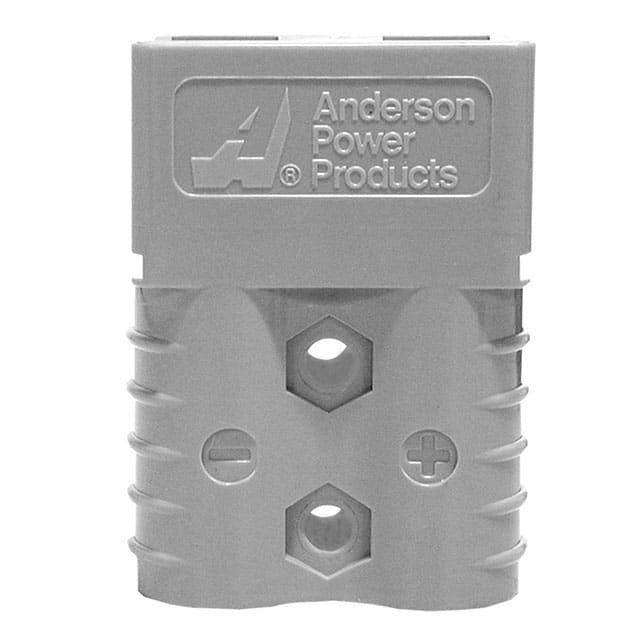

6810G1

产品分类: 端子 - 端子壳体
厂牌: ANDERSON POWER
产品描述: Conn Housing RCP 2 POS Crimp ST Cable Mount Gray
供应商型号: 14M-6810G1
供应商: 云汉优选
标准整包数: 1
ANDERSON POWER 端子 - 端子壳体 6810G1

6810G1概述

    SB® 120 连接器产品技术手册

    1. 产品简介


    SB® 120连接器是一种高性能的电子元件,广泛应用于电力传输和分配系统。该连接器能够承载高达240安培的电流,适用于多种工业和商业应用场景。其独特的设计提供了机械锁定和颜色编码键位,确保不同电路间的隔离,避免误配。连接器可容纳线径范围为1至1号(5.3至42.4平方毫米)的电线,并提供化学抗性选项,能够在极端温度环境下正常工作。

    2. 技术参数


    - 额定电流: 240安培
    - 电压等级: 400伏交流/直流
    - 操作温度范围: 标准型号 -20°C到105°C;化学抗性型号 -40°C到105°C
    - 插拔寿命: 10,000次
    - 平均插拔力: 89牛顿
    - 最小接触/弹簧保持力: 333.6牛顿
    - 绝缘材料: UL94 V-0级塑料树脂,防火等级达到960°C (GWFI) / 800°C (GWIT)
    - 接头尺寸:
    - 母端:7.9英寸 x 201毫米
    - 公端:2.8英寸 x 71毫米
    - 手柄:8.0英寸 x 203毫米

    3. 产品特点和优势


    - 扩展线径范围: 支持从1号到1号(5.3至42.4平方毫米)的线径,提供更高的电流承载能力。
    - 化学抗性: 采用特殊化学抗性材料制成,可在-40°C至105°C的环境中正常工作。
    - 面板安装: 配备面板安装沟槽,通过安装夹可以方便地安装在面板上。
    - 银镀层接触: 提供出色的电性能和耐用性,最高可达10,000次插拔循环。

    4. 应用案例和使用建议


    - 工业应用: SB® 120连接器广泛用于各种工业控制系统,如风能发电站、太阳能电站和数据中心。
    - 交通工具: 在电动车辆和轨道交通中,SB® 120连接器用于电力传输系统的可靠连接。
    - 建筑布线: 在高层建筑中,SB® 120连接器可用于配电系统,提供稳定可靠的电力传输。
    - 使用建议: 在使用SB® 120连接器时,务必注意环境温度限制,超过限定值可能导致性能下降。使用适当的工具进行接线操作,确保安装的准确性和安全性。

    5. 兼容性和支持


    - 兼容性: SB® 120连接器具有多种型号,适用于不同应用场合。标准和化学抗性型号均可以互换使用,以适应不同的环境需求。
    - 支持和服务: 安德森电力公司(Anderson Power Products)为客户提供全面的技术支持和售后服务。购买者可以通过官方网站获取最新的产品信息和技术文档。

    6. 常见问题与解决方案


    - Q: 插拔力过大会影响使用寿命吗?
    - A: 不会。SB® 120连接器的设计考虑到了高插拔寿命的要求,平均插拔力为89牛顿,但不会影响其10,000次的插拔寿命。
    - Q: 如何选择正确的线径规格?
    - A: 根据具体应用所需的电流大小选择合适的线径。例如,对于240安培的应用,应选择1号(42.4平方毫米)的线径。
    - Q: 化学抗性型号能否在极端环境中使用?
    - A: 是的,化学抗性型号可以在-40°C到105°C的环境中使用,特别适合在恶劣环境下工作的应用。

    7. 总结和推荐


    SB® 120连接器凭借其卓越的性能、高可靠性及广泛的适用性,在工业应用中表现出色。其扩展的线径范围和化学抗性使其成为电力传输系统中不可或缺的部件。如果您正在寻找一种能够在严苛条件下工作的高效连接器,SB® 120将是您的最佳选择。强烈推荐此产品。

6810G1参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

6810G1厂商介绍

Anderson Power是一家专注于电力连接解决方案的公司,提供广泛的产品,包括端子、连接器、电缆组件和定制解决方案。其产品主要分为以下几类:

1. 端子和接触件:提供多种端子和接触件,适用于不同的电流和电压需求。
2. 连接器:包括圆形、矩形和定制连接器,适用于各种工业和商业应用。
3. 电缆组件:提供预制和定制电缆组件,以满足特定的电气连接需求。
4. 定制解决方案:根据客户的具体要求设计和制造定制的电力连接解决方案。

Anderson Power的产品广泛应用于以下领域:

- 工业自动化:为自动化设备提供稳定可靠的电力连接。
- 可再生能源:在太阳能、风能等领域提供高效的电力传输解决方案。
- 电动汽车:为电动汽车的充电和电池管理系统提供连接解决方案。
- 电信:在通信基础设施中提供稳定的电力和信号连接。

Anderson Power的优势在于:

- 技术创新:持续投入研发,以技术创新满足市场需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:能够根据客户的特定需求提供定制化的解决方案。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便利性。

6810G1数据手册

厂牌 PDF简要描述 下载
ANDERSON POWER 端子 - 端子壳体 ANDERSON POWER 6810G1 6810G1数据手册

6810G1封装设计

查看详情并下载
Symbol
Footprint
3D Model
