L2C5-50801204E1300

产品分类: 发光二极管
厂牌: LUMILEDS
产品描述: 5μm(K) 115° 34.8V 450mA 平的 冷色 贴片安装 20mm*24mm*1.5mm
供应商型号: F-L2C5-50801204E1300
供应商: 海外现货
标准整包数: 100

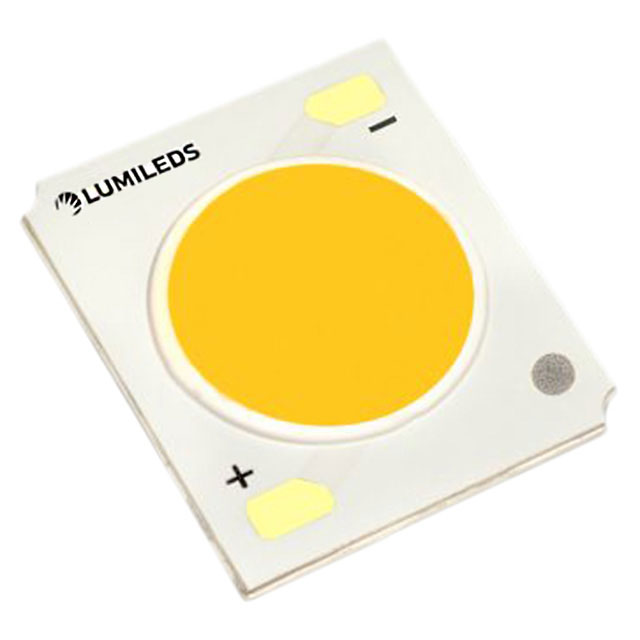

LUMILEDS 发光二极管 L2C5-50801204E1300

L2C5-50801204E1300概述

    LUXEON CoB Core Range 产品技术手册概述

    1. 产品简介


    LUXEON CoB Core Range 是一种高性能的LED产品,属于 CoB(陶瓷基板上的芯片)系列。该产品系列具有极高的光密度,且是行业内最小的光发射表面(LES)。这种灯具特别适用于射灯、轨道灯、筒灯、高顶灯、低顶灯及泛光灯等应用场合。此外,LUXEON CoB Core Range LED 在热电阻方面的表现尤为出色,可降低高达4倍的热阻,使得产品能够轻松适应小型散热器,同时保持高流明输出。该系列产品具备3步MacAdam椭圆色定义,确保色一致性,从而实现从灯具到灯具的一致光学性能。

    2. 技术参数


    | 参数 | 值 |

    | 光源种类 | LED |
    | 最小发光强度(CRI) | 60, 70, 80, 90, 95 |
    | 典型发光强度(CRI) | 约为最小值之上2点 |
    | 测试电流(mA) | 视型号不同,范围为200mA至2250mA |
    | 发光表面(LES)尺寸(mm) | 6mm, 9mm, 13mm, 15mm, 19mm, 23mm, 29mm, 32mm |
    | 额定工作温度范围 | -40°C至100°C |
    | 工作寿命 | >50,000小时 |

    3. 产品特点和优势


    LUXEON CoB Core Range 的显著优势包括:
    - 极高的光密度和较小的LES尺寸,使得灯具设计更为紧凑,便于安装。
    - 通过热测试,模拟真实使用环境下的条件,使额外测试变得不必要。
    - 高效能,最高可达>160 lm/W,适用于多种照明场景。
    - 一致的光学性能,保证灯具在广泛应用中的颜色一致性。
    - 高效的散热设计,允许更小的散热器,简化设计,减少成本。

    4. 应用案例和使用建议


    - 射灯和轨道灯:利用其高流明输出和高效能,适合用于餐厅、酒店等场所,营造理想的氛围。
    - 筒灯:适用于商业和住宅区域,特别是对光效要求较高的空间。
    - 高顶灯和低顶灯:适合工业厂房、仓库等需要均匀光照的大空间。
    使用建议:
    - 在设计灯具时,应考虑其高热阻特性和散热需求,选择合适的散热材料和设计。
    - 利用其一致性好和效率高的特点,实现更精准的色彩管理和光线控制。

    5. 兼容性和支持


    LUXEON CoB Core Range 支持广泛的灯具设计和电气接口。其与现有照明系统的兼容性良好,便于集成到现有的项目中。制造商提供了全面的技术支持,包括详尽的数据手册和在线技术支持平台,确保客户可以充分利用产品的性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 使用更大的散热器或改进散热设计 |
    | 色差较大 | 确保正确的电路配置并使用相同批次的产品 |
    | 初始亮度不足 | 检查电路连接和电源是否正常 |

    7. 总结和推荐


    总体而言,LUXEON CoB Core Range 是一款极具竞争力的LED产品,凭借其高效率、一致的颜色和卓越的热管理能力,在多种应用场合下表现出色。该产品的多功能性和易于集成的特点使其成为设计师和工程师的理想选择。鉴于其诸多优点,强烈推荐此产品在各种照明项目中使用。

    本文档基于 LUXEON CoB Core Range 的官方技术手册编写,以期为您提供最全面和准确的信息。

L2C5-50801204E1300参数

参数
Vf-正向电压 34.8V
透镜形状 平的
波长 5μm(K)
测试电流 450mA
显示颜色 冷色
视角 115°
透镜类型 -
长*宽*高 20mm*24mm*1.5mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

L2C5-50801204E1300厂商介绍

LUMILEDS是一家全球领先的LED照明解决方案提供商,总部位于荷兰。公司专注于研发、制造和销售高品质的LED照明产品,包括LED芯片、封装器件、模组和照明解决方案。

LUMILEDS的主营产品主要分为以下几类:
1. LED芯片:提供高亮度、高效率的LED芯片,适用于各种照明应用。
2. 封装器件:包括各种封装形式的LED器件,如SMD、COB等,满足不同客户的需求。
3. 模组:提供集成化的LED模组,简化照明设计和制造过程。
4. 照明解决方案:提供一站式的照明解决方案,包括灯具、控制系统等。

LUMILEDS的产品广泛应用于以下领域:
1. 通用照明:如家居、商业、工业等场所的照明。
2. 汽车照明:包括前大灯、尾灯等汽车照明系统。
3. 特种照明:如植物照明、医疗照明等专业领域。
4. 显示屏:提供高品质的LED显示屏解决方案。

LUMILEDS的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能的LED产品。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求提供定制化的照明解决方案。
4. 全球布局:在全球范围内设有生产基地和销售网络,为客户提供便捷的服务。

L2C5-50801204E1300数据手册

厂牌 PDF简要描述 下载
LUMILEDS 发光二极管 LUMILEDS L2C5-50801204E1300 L2C5-50801204E1300数据手册

L2C5-50801204E1300封装设计

查看详情并下载
Symbol
Footprint
3D Model
