L1HX-5790200000000

产品分类: 发光二极管
厂牌: LUMILEDS
产品描述: Lumileds 白光大功率LED, LUXEON HL2X系列, 3535封装
供应商型号: 2130864
供应商: 海外现货
标准整包数: 10
LUMILEDS 发光二极管 L1HX-5790200000000

L1HX-5790200000000概述

    LUXEON HL2X 高功率LED灯珠技术手册

    产品简介

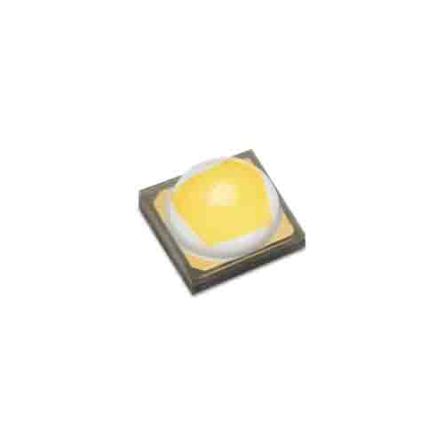

    LUXEON HL2X 是一款高功率圆形封装的发光二极管,专为户外及工业应用设计,如路灯和高棚照明。该系列产品旨在提供卓越的输出光效、色彩稳定性和寿命,无论是在何种应用还是环境中。LUXEON HL2X 采用行业标准的3535封装,具有3条纹足迹。这种兼容性使得从其他类似平台转换到性能更优的LUXEON HL2X变得更加高效且简单。

    技术参数


    LUXEON HL2X 的技术规格如下:
    - 测试条件:以直流驱动电流700mA,结温85°C进行测试和分级。
    - 典型光通量(lm):根据不同色温,光通量范围从180到350lm不等。
    - 最小CRI值:通常最低为70。
    - 最小R9值:在部分型号中可达50。
    - 最大正向电流:2000mA。
    - 典型正向电压:2.65V至3.00V之间。
    - 热阻抗:从结点到焊盘的最大值为2.4°C/W。

    产品特点和优势


    LUXEON HL2X 系列产品的显著特点和优势包括:
    - 高效率和高电流能力:采用CSP技术实现高光效和高电流能力。
    - 色彩稳定性:通过严格的CRI和R9指标控制确保稳定的色彩表现。
    - 简便的设计:符合行业标准的3535封装易于设计。
    - 多等级光通量:根据客户需求提供灵活的光通量等级选择。
    - 优良的色域:DLC R9认证保证了卓越的色彩质量。

    应用案例和使用建议


    LUXEON HL2X 适用于多种工业和户外照明应用,如高杆照明、泛光灯、聚光灯、高棚和低棚照明。推荐在设计这些灯具时考虑LUXEON HL2X 的光通量、色彩稳定性和光效指标,以达到最佳的应用效果。例如,在设计高棚照明时,可以选择3000K色温和90 CRI的产品,以获得良好的光效和色彩质量。

    兼容性和支持


    LUXEON HL2X 与大多数通用的3535封装的LED组件相兼容,可以轻松集成到现有系统中。制造商提供了详细的焊接指南,以及机械尺寸、包装信息等资料,以帮助用户进行安装和调试。此外,Lumileds公司还提供技术支持和售后服务。

    常见问题与解决方案


    1. 灯具寿命短:检查是否安装在正确的工作温度范围内,避免超过最高允许的结温。
    2. 光效不足:确认使用的电流是否匹配LED的最大电流限制,同时确保散热系统的有效性。
    3. 颜色不稳定:确认是否遵循制造商提供的焊接指南,确保连接质量良好。

    总结和推荐


    综上所述,LUXEON HL2X 系列产品因其高光效、色彩稳定性和灵活性而具备出色的市场竞争力。其广泛的适用性和良好的兼容性使其成为户外和工业照明应用的理想选择。强烈推荐LUXEON HL2X 用于需要高可靠性和高性能的应用场景。

L1HX-5790200000000参数

参数
波长 -
测试电流 700mA
显示颜色 冷色
视角 120°
透镜类型 -
Vf-正向电压 2.83V
透镜形状 -
长*宽*高 3.45mm*3.45mm*2.39mm
通用封装 1414
安装方式 贴片安装
包装方式 卷带包装

L1HX-5790200000000厂商介绍

LUMILEDS是一家全球领先的LED照明解决方案提供商,总部位于荷兰。公司专注于研发、制造和销售高品质的LED照明产品,包括LED芯片、封装器件、模组和照明解决方案。

LUMILEDS的主营产品主要分为以下几类:
1. LED芯片:提供高亮度、高效率的LED芯片,适用于各种照明应用。
2. 封装器件:包括各种封装形式的LED器件,如SMD、COB等,满足不同客户的需求。
3. 模组:提供集成化的LED模组,简化照明设计和制造过程。
4. 照明解决方案:提供一站式的照明解决方案,包括灯具、控制系统等。

LUMILEDS的产品广泛应用于以下领域:
1. 通用照明:如家居、商业、工业等场所的照明。
2. 汽车照明:包括前大灯、尾灯等汽车照明系统。
3. 特种照明:如植物照明、医疗照明等专业领域。
4. 显示屏:提供高品质的LED显示屏解决方案。

LUMILEDS的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能的LED产品。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求提供定制化的照明解决方案。
4. 全球布局:在全球范围内设有生产基地和销售网络,为客户提供便捷的服务。

L1HX-5790200000000数据手册

厂牌 PDF简要描述 下载
LUMILEDS 发光二极管 LUMILEDS L1HX-5790200000000 L1HX-5790200000000数据手册

L1HX-5790200000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
