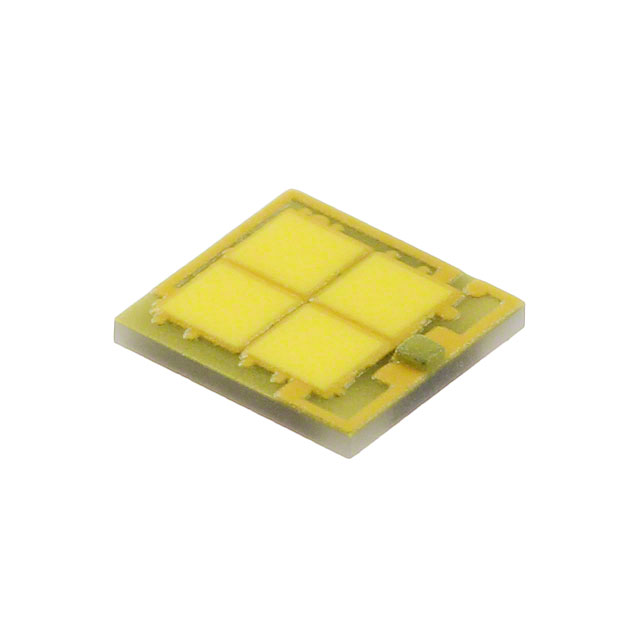

LMZ9-SW30

产品分类: 发光二极管
厂牌: LUMILEDS
产品描述: 3μm(K) 120° 11.2V 700mA 矩形 有色 暖白色 SMD-2 贴片安装 4.2mm*4mm*840μm
供应商型号: 1416-1572-2-ND
供应商: Digi-Key
标准整包数: 500
LUMILEDS 发光二极管 LMZ9-SW30

LMZ9-SW30概述

    # LUXEON MZ LED 技术手册解析

    产品简介


    LUXEON MZ 是一款未加罩的多芯片LED,专为户外和工业应用设计。它具备 LUXEON M 的所有特性,如相同的焊盘布局,但通过较小的光源尺寸实现了更紧密的光束控制和更高的亮度。此款LED满足能源之星(ENERGY STAR®)的光通维持要求,具有较高的光效和高光密度,可从均匀的光源提供高效的解决方案。适用于高顶灯、低顶灯、灯具、户外照明、特种照明、聚光灯等领域。

    技术参数


    基本测试条件
    - 测试电流:LUXEON MZ 12V 下 700mA,LMZ 6V 下 1400mA,LMZ 3V 下 2800mA。
    - 结温(Tj):85°C。
    产品选择指南
    - 表1a 列出了白光LUXEON MZ 在不同色温和CRI下的基本性能指标,例如在700mA的测试电流下,3000K色温、80CRI的LED典型光通量为840lm,最低光通量为805lm。
    - 表1b 列出了皇家蓝光LUXEON MZ 在不同电压下的基本性能指标,例如在700mA的测试电流下,445至460nm波长范围内的LED最小辐射功率为3500mW,最大辐射功率为3600mW。
    电气和热特性
    - 表3 列出不同电压下的LED正向电压范围及典型热阻,例如12V电压下,正向电压范围为10.50至11.20V,典型热阻为1.25°C/W。
    最大额定值
    - 额定直流正向电流:1200mA(12V),2400mA(6V),4800mA(3V)。
    - 最大脉冲正向电流:1375mA(12V),2750mA(6V),5500mA(3V)。
    - 结温范围:-40°C 至 135°C。
    - ESD敏感度:符合ANSI/ESDA/JEDEC JS-001-2012标准Class 3B。

    产品特点和优势


    LUXEON MZ 拥有多项优势,如:
    - 改进的冲击力和卓越的亮度。
    - 与现有设计兼容的通用封装。
    - 高效能和高光效,适用于多种照明应用。
    - 优秀的色温控制和色一致性,确保色彩的一致性和质量。
    - 具备高性价比,适合大规模应用。

    应用案例和使用建议


    - 高顶灯和低顶灯:适用于需要强光输出的工业照明场合,例如工厂车间。
    - 灯具和户外照明:适用于路灯、庭院灯等室外照明设备。
    - 特种照明:可以用于特定领域的照明需求,例如舞台灯光、广告牌等。
    - 聚光灯:在需要集中光线的场合表现优异,如舞台照明、室内装饰等。
    使用建议:
    - 确保安装时正确选择LED类型和色温以满足具体的应用需求。
    - 注意LED的电流限制,避免过载造成损坏。
    - 适当增加散热设计,延长LED使用寿命。

    兼容性和支持


    LUXEON MZ 可与其他LUXEON M 系列产品兼容。Lumileds公司提供技术支持和维护服务,包括销售代表和技术解决方案经理的咨询。

    常见问题与解决方案


    - 问题1:LED电流超过最大额定值。
    - 解决方案:检查电路设计并调整电流限制。
    - 问题2:LED光通量不稳定。
    - 解决方案:重新校准驱动电流,确保温度稳定。
    - 问题3:颜色一致性问题。
    - 解决方案:检查LED分选过程,确保颜色一致性。

    总结和推荐


    综上所述,LUXEON MZ 是一款具备高性能、高光效、广泛适用性的多芯片LED产品,适用于多种工业和户外照明应用。建议在需要高效、高质量光输出的应用中选用此产品。如果您对产品有任何疑问,建议联系当地销售代表或技术支持部门获取帮助。

LMZ9-SW30参数

参数
透镜类型 有色
Vf-正向电压 11.2V
透镜形状 矩形
波长 3μm(K)
测试电流 700mA
显示颜色 暖白色
视角 120°
长*宽*高 4.2mm*4mm*840μm
通用封装 SMD-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
