KLBP 3

产品分类: 套管 - 音频连接器
厂牌: LUMBERG
产品描述: Lumberg 6.35mm立体声接口, 音频连接器, 底盘安装, 焊接端接
供应商型号: SXE-KLBP 3
供应商: 海外现货
标准整包数: 1

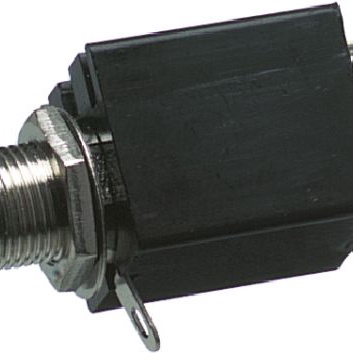

LUMBERG 套管 - 音频连接器 KLBP 3

KLBP 3概述

    # 产品技术手册:KLBP 3 系列音频接口

    1. 产品简介


    KLBP 3 系列是一款符合 JIS C 6560 JC63J3A 标准的立体声插孔插座,广泛应用于消费电子、家用电器、车载音响及专业音频设备等领域。其独特的设计和高可靠性使其成为连接外部音频设备的理想选择。
    主要功能:
    - 支持 3 极(立体声)连接。
    - 后面焊接安装方式,适合集成到各种电路板中。
    - 高质量的接触性能,确保长期稳定的信号传输。

    2. 技术参数


    | 参数类别 | 规格 |

    | 工作温度范围 | -20°C 至 +70°C |
    | 绝缘材料 | 聚碳酸酯 (PC),阻燃等级 V-2,符合 UL94 标准 |
    | 接触件材料 | 铜合金,镍或银镀层 |
    | 声音回路次数 | ≥ 5000 次 |
    | 插入力 | 5–40 N |
    | 拔出力 | 5–40 N |
    | 接触电阻 | ≤ 50 mΩ |
    | 额定电流 | 2 A |
    | 额定电压 | 34 V AC/DC |
    | 额定冲击电压 | 500 V / 60 s |
    | 绝缘电阻 | ≥ 100 MΩ |

    3. 产品特点和优势


    - 坚固耐用:可承受至少 5000 次插拔循环,适用于高频使用的场合。
    - 兼容性强:标准尺寸设计便于与多种设备对接。
    - 易于安装:背面焊接结构简化了装配流程。
    - 环保材料:采用阻燃等级为 V-2 的聚碳酸酯作为绝缘体,满足安全标准。

    4. 应用案例和使用建议


    应用案例:
    KLBP 3 常用于便携式音乐播放器、笔记本电脑、平板电脑以及各种车载音响系统中。它能够稳定地传输音频信号,并且具备良好的防尘防水性能,适合恶劣的工作环境。
    使用建议:
    为了延长使用寿命,在使用过程中应注意避免过度弯曲导线;同时定期检查接口清洁度以防止灰尘积累影响性能。

    5. 兼容性和支持


    KLBP 3 系列产品可以很好地与其他同类产品如 KLS 3 配套使用。制造商提供了全面的技术支持服务,包括但不限于样品申请、定制化生产以及售后服务等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触不良 | 确保正确插入并紧固螺丝 |
    | 接口过热 | 减少连续工作时间或增加散热措施 |
    | 声音断续 | 清洁接口处灰尘污垢 |

    7. 总结和推荐


    综上所述,KLBP 3 系列音频接口凭借其卓越的性能表现和广泛的适用性成为了市场上备受欢迎的选择之一。无论是从产品质量还是客户服务角度来看,这款产品都展现了极高的水准。因此,我们强烈推荐将此款音频接口纳入您的项目之中。

KLBP 3参数

参数
长*宽*高 16mm*6.35mm*78mm
安装方式 面板安装

KLBP 3厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

KLBP 3数据手册

厂牌 PDF简要描述 下载
LUMBERG 套管 - 音频连接器 LUMBERG KLBP 3 KLBP 3数据手册

KLBP 3封装设计

查看详情并下载
Symbol
Footprint
3D Model
