KLS 22

产品分类: 套管 - 音频连接器
厂牌: LUMBERG

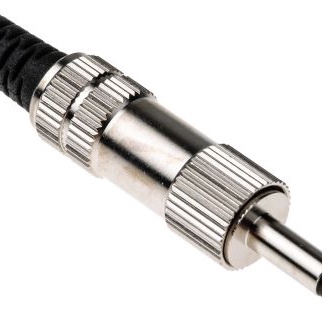

产品描述: Lumberg 单声道插头, 音频连接器, 电缆安装, 焊接端接
供应商型号: ET-1243264
供应商: 海外现货
标准整包数: 1
LUMBERG 套管 - 音频连接器 KLS 22

KLS 22概述


    产品简介


    本产品是一款根据JIS C 6560标准设计的3.5毫米直插式音频插孔(Jack connector),具有2个触点,适用于多种应用场合。这款连接器采用金属外壳,提供弯折保护和焊锡终端,确保在复杂应用环境中的稳定性和耐用性。它广泛应用于音响设备、便携式电子产品、专业音频设备等领域。

    技术参数


    - 温度范围:-20°C 至 +70°C
    - 材料:
    - 绝缘体:酚醛树脂/ABS
    - 触点:铜锌合金/钢,镀镍
    - 隔离层:聚氯乙烯(PVC)/硬橡胶(Ebonite)/ABS
    - 外壳:铜锌合金,镀镍
    - 弯折保护:聚氯乙烯(PVC)
    - 机械数据:可与以下型号的插孔配合使用:
    - 1502 03
    - 1503 06
    - 1503 12
    - KLB 2
    - KLK 2
    - KLK 22
    - 电气数据:
    - 额定电流:1 A
    - 额定电压:34 V AC/DC
    - 测试电压:500 V/60 s
    - 绝缘电阻:≥ 100 MΩ

    产品特点和优势


    这款3.5毫米直插式音频插孔具备以下显著优势:
    - 金属外壳:确保良好的屏蔽效果,提高信号传输的稳定性。
    - 弯折保护:有效的弯曲保护机制延长了连接器的使用寿命。
    - 焊锡终端:便于直接焊接安装,增强了连接的可靠性。
    - 广泛的适用性:符合JIS C 6560标准,适用于不同类型的音频设备。
    - 高绝缘电阻:≥100 MΩ,满足高标准的电气安全要求。

    应用案例和使用建议


    应用案例
    这类连接器常用于以下设备:
    - 音响系统
    - 便携式播放器
    - 专业音频设备
    - 手机耳机插孔
    使用建议
    为了确保最佳性能,建议在高温环境中使用时采取适当的散热措施。此外,定期检查和清洁连接器可以有效延长其使用寿命。

    兼容性和支持


    这款3.5毫米直插式音频插孔与同类的插孔插座兼容,能够无缝对接。制造商提供了全面的技术支持,包括安装指南和故障排除手册,以帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:连接器无法正常导通
    - 解决方案:检查触点是否有污垢或损伤,清洁或更换受损部件。
    2. 问题:音频信号不稳定
    - 解决方案:确认连接器和设备的接地是否良好,确保所有连接都牢固无误。
    3. 问题:外观损坏
    - 解决方案:如果出现明显的物理损坏,应及时更换新的连接器以避免影响使用效果。

    总结和推荐


    综上所述,这款3.5毫米直插式音频插孔凭借其稳定的电气性能、坚固的结构设计和广泛的适用性,在各类音频设备中表现出色。无论是家用音响还是专业设备,它都是可靠的选择。我们强烈推荐这款产品,尤其适用于对连接器质量和性能有较高要求的应用场景。

KLS 22参数

参数
长*宽*高 50.5mm*3.5mm*3.5mm
安装方式 导线安装
零件状态 在售
包装方式 散装

KLS 22厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

KLS 22数据手册

厂牌 PDF简要描述 下载
LUMBERG 套管 - 音频连接器 LUMBERG KLS 22 KLS 22数据手册

KLS 22封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.742 ¥ 23.1698
25+ $ 2.3951 ¥ 20.2384
100+ $ 2.3161 ¥ 19.5711
库存: 839
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.16
