NEB/J 21

厂牌: LUMBERG
产品描述: Lumberg 工业连接器插座, NEB/J系列, 500mA, 12 V
供应商型号: 1217038
供应商: 海外现货
标准整包数: 10
LUMBERG 电源接入连接器 - 输入/输出/模块 NEB/J 21

NEB/J 21概述

    电子元器件产品技术手册

    产品简介

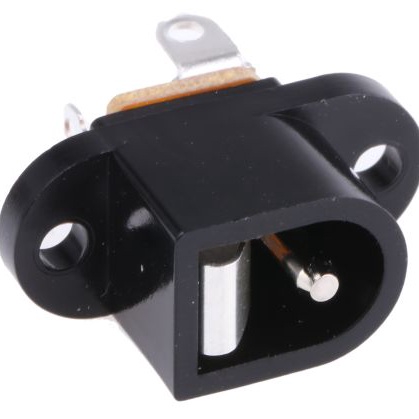

    本产品为电源连接器(Netzgeräte-Steckverbinder),适用于电源系统的组装和接插。其型号为NEB/J 21,设计用于工业及家用电器等广泛的领域。该电源连接器是直式安装型,并具备固定法兰、断开接触和焊眼功能,可确保在复杂的应用环境中稳定可靠的工作。

    技术参数


    - 温度范围:-20°C至+70°C
    - 材料:
    - 绝缘体:POM(聚甲醛),UL 94等级HB
    - 接触点:铜合金,镍镀/银镀
    - 隔离材料:PF
    - 机械数据:
    - 插孔直径:6.5mm
    - 中心销直径:1.9mm
    - 插入力:4-20N
    - 拔出力:3-15N
    - 插拔寿命:≥5000次
    - 配合插头型号:1633 02、NES/J 21、NES/J 21 W、NES/J 210、XNES/J 210
    - 电气数据:
    - 接触电阻:≤30mΩ
    - 额定电流:0.5A
    - 额定电压:12V DC
    - 测试电压:500V/60s
    - 绝缘电阻:≥100MΩ

    产品特点和优势


    - 高可靠性:通过≥5000次的插拔测试,确保长期稳定的电气连接。
    - 宽温度适应性:-20°C到+70°C的宽温度范围,适用于严苛环境下的应用。
    - 高性能绝缘材料:采用UL 94等级HB的POM材料,有效防止电弧和短路。
    - 易于安装和维护:配备固定法兰和焊眼,方便组装和固定。

    应用案例和使用建议


    该连接器适用于工业自动化系统、电信设备、家电产品等多领域。例如,在工业自动化系统中,它可以作为电源输入端子,用于连接控制器或驱动器。在家电产品中,它可以用作电源接口。为了确保最佳性能,建议在安装时严格按照制造商的指引进行,并定期检查接触部位,以确保电气连接的稳定性。

    兼容性和支持


    - 兼容性:此连接器可与指定的电源插头(如1633 02、NES/J 21等)配合使用。
    - 支持和服务:Lumberg公司提供详尽的技术文档和客户支持服务,以帮助用户解决任何使用过程中遇到的问题。

    常见问题与解决方案


    1. Q: 插拔力过大?
    - A: 检查是否正确安装了配套插头;如果仍然存在问题,联系客服获取进一步帮助。
    2. Q: 连接器内部是否有灰尘或污垢?
    - A: 清洁连接器表面,确保无灰尘和污垢干扰连接。
    3. Q: 电气连接不稳定?
    - A: 检查接触点是否有氧化或损坏现象;如有,及时更换新的连接器。

    总结和推荐


    综上所述,NEB/J 21是一款性能优异、应用广泛的电源连接器,其在高温、低温环境下均能保持良好的电气性能,且具备超长的插拔寿命。无论是工业自动化还是家庭使用,它都能提供可靠的电源连接保障。鉴于其卓越的性能和广泛的应用领域,我们强烈推荐使用这款产品。

NEB/J 21参数

参数
长*宽*高 16mm(长度)*9mm(高度)
安装方式 面板安装
应用等级 工业级

NEB/J 21厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

NEB/J 21数据手册

厂牌 PDF简要描述 下载
LUMBERG 电源接入连接器 - 输入/输出/模块 LUMBERG NEB/J 21 NEB/J 21数据手册

NEB/J 21封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 7.685
125+ ¥ 7.685
库存: 1531
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 76.85
