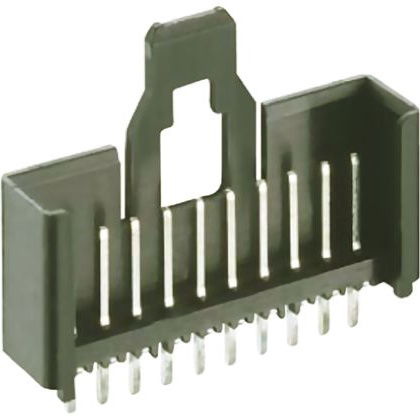

2,5 MSF 16

产品分类: 卡边缘连接器 - 其他
厂牌: LUMBERG
产品描述: Lumberg 2.5mm间距16p单排排针 线对板连接器, Minimodul系列, 直角, 通孔安装
供应商型号: UA-2,5 MSF 16
供应商: 海外现货
标准整包数: 1
LUMBERG 卡边缘连接器 - 其他 2,5 MSF 16

2,5 MSF 16概述

    Minimodul™-Stiftleiste 技术手册

    1. 产品简介


    Minimodul™-Stiftleiste 是一种适用于电路板上的插头连接器,旨在满足高可靠性和紧凑设计的需求。产品提供单排和双排移位接触点两种型号(2,5 MSF 和 2,5 MSFQ),可广泛应用于工业自动化、通信系统及消费电子产品等领域。

    2. 技术参数


    - 温度范围: -40 °C 至 +120 °C
    - 材料:
    - 接触载体: 聚酰胺(PA)GF, V0 等级(UL 94)
    - 接触针: 铜锌合金,预镀镍并涂锡
    - 机械数据:
    - 适配连接器: 2,5 MBX, 3114/3111,短路桥接 2,54 MKB
    - 电气数据:
    - 额定电流: 5 A
    - 额定电压:
    - 40 V AC(污染等级 3)
    - 160 V AC(污染等级 2)
    - 绝缘材料组: IIIa(CTI ≥ 250)
    - 爬电距离: ≥ 1.8 mm
    - 空气间隙: ≥ 1.8 mm
    - 绝缘电阻: > 1 GΩ
    - 灼热丝测试: 750 °C,符合 IEC 60695-2-11 标准

    3. 产品特点和优势


    - 高可靠性: 极端温度范围下的稳定性能,适合严苛的应用环境。
    - 高电流承载能力: 最大额定电流为 5 A,适应多种应用场景。
    - 安全绝缘: 高爬电距离和空气间隙确保良好的电气绝缘性能。
    - 耐用性: 使用耐高温材料和预镀镍处理的接触针,延长使用寿命。
    - 紧凑设计: 适合空间有限的应用,提供单排和双排选项。

    4. 应用案例和使用建议


    - 工业自动化: 在工业控制设备中用于传感器与控制器之间的连接,保障高效稳定的数据传输。
    - 通信系统: 用于数据中心设备中的电源分配和信号传输,提高系统的可靠性和稳定性。
    - 消费电子产品: 如智能家电中用于主板间的信号接口,提升产品的整体性能。
    使用建议:
    - 选择合适的型号(单排或双排),以匹配具体的应用需求。
    - 在安装过程中确保正确的极性对齐,避免误接造成损坏。
    - 定期检查连接状态,及时更换老化部件,保持最佳性能。

    5. 兼容性和支持


    Minimodul™-Stiftleiste 可以与标准的 2,5 MBX 连接器和其他兼容设备配合使用。此外,制造商提供详尽的技术支持和售后服务,确保客户能够快速解决问题并持续使用。

    6. 常见问题与解决方案


    - 问题 1: 插拔力过大。
    - 解决方案: 检查插针是否完全插入并锁紧,必要时使用专用工具。
    - 问题 2: 接触不良。
    - 解决方案: 确保接触面清洁无氧化,重新安装并检查连接。
    - 问题 3: 温度过高。
    - 解决方案: 检查工作环境是否超出温度范围,适当增加散热措施。

    7. 总结和推荐


    Minimodul™-Stiftleiste 是一款高性能的电子连接器,具备高可靠性和宽温范围的特点,适用于多种工业和消费电子产品。其紧凑设计和高承载能力使其在市场上具有很强的竞争优势。强烈推荐在各种关键应用场合中使用此产品。

2,5 MSF 16参数

参数
长*宽*高 44.7mm(长度)*7.5mm(高度)
安装方式 通孔安装

2,5 MSF 16厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

2,5 MSF 16数据手册

厂牌 PDF简要描述 下载
LUMBERG 卡边缘连接器 - 其他 LUMBERG 2,5 MSF 16 2,5 MSF 16数据手册

2,5 MSF 16封装设计

查看详情并下载
Symbol
Footprint
3D Model
