OA-DM011-H

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 25A 12uH ±15% 10K
供应商型号: OA-DM011-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5

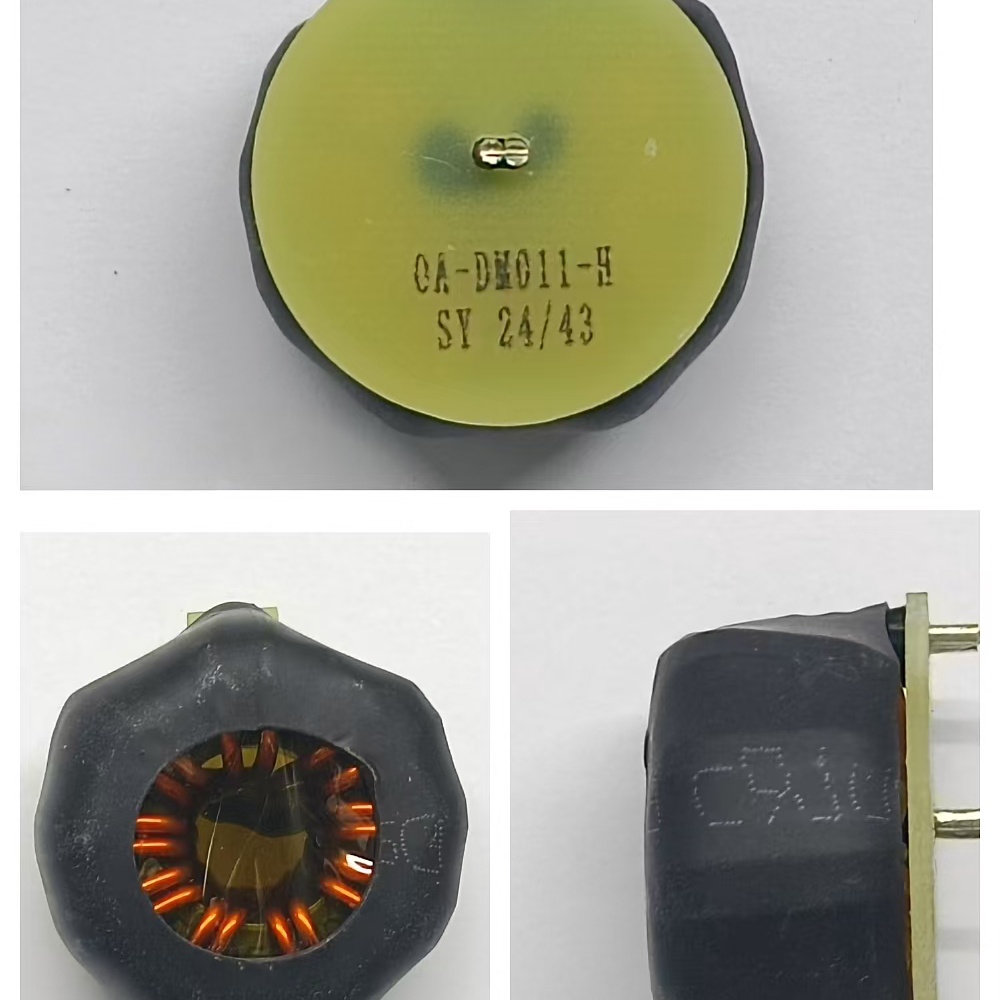

CHSHENYANG/上海燊阳电子 插件电感 OA-DM011-H

OA-DM011-H概述

    # 电子元器件技术手册

    产品简介


    本产品为上海申阳电子科技有限公司生产的CM电感器,其型号为OA-DM011-H。该电感器主要应用于电力系统、通信设备及工业控制等领域。其具有优异的电感值稳定性,可以有效改善电路性能,是多种电子设备中不可或缺的重要元件。

    技术参数


    - 产品型号: OA-DM011-H
    - 电感值: 12uH ±15%
    - 额定电流: 25A
    - 阻抗: 10K
    - 外观检查: 100%
    - 电气性能测试: 100%
    - 材料尺寸:
    - A: 34mm
    - B: 21mm
    - D: 14mm
    - E: 3.5mm
    - F: 3.4mm
    - G: 1.8mm
    - H: 41.3mm
    - 重量: 1.8g
    - 测试仪器: GKT3259
    电气性能
    | 测试项目 | 规格 | 测试条件 | 测试仪器 |

    | 电感(L) | 10.2 - 13.8uH | 10KHz, 0.3V, Ser | GKT3259 |
    | 阻抗(R) | 2mΩ | 25℃ | GKT3259 |
    | 绝缘电阻 | ≥1GΩ | DC1000V, 10s | GKT3259 |

    产品特点和优势


    - 高精度: 电感值稳定在±15%以内,确保电路性能的一致性和可靠性。
    - 大电流承载能力: 额定电流高达25A,适合需要处理大电流的应用场合。
    - 良好绝缘性能: 绝缘电阻达到1GΩ以上,能够有效防止漏电流对电路造成影响。
    - 耐温性强: 工作温度范围广,从-40℃到+125℃,满足恶劣环境下的使用需求。

    应用案例和使用建议


    应用案例
    该产品常用于电源滤波、电磁干扰抑制、直流偏置和无线通信设备等领域。例如,在电动汽车充电站的电源模块中,该电感器可以有效提高电源转换效率,减少能耗。
    使用建议
    - 在安装时应确保电感器周围无强磁场,避免影响其正常工作。
    - 连接电路时注意不要超负荷使用,以延长其使用寿命。
    - 在使用过程中定期检查,以确保电感器的性能稳定。

    兼容性和支持


    该产品可与多种标准电路板和电气设备配套使用。厂商提供全方位的技术支持,包括产品培训、故障排查、定期维护等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值不稳定 | 检查电路连接是否正确,重新测量 |
    | 发生过热现象 | 检查散热是否良好,增加散热措施 |
    | 电气性能下降 | 更换新的电感器,检测电路 |
    | 无法通过绝缘测试 | 检查安装环境,重新测试绝缘性能 |

    总结和推荐


    综上所述,这款CM电感器凭借其出色的电气性能、可靠的工作环境适应能力和多样化的应用领域,值得在各种复杂电路中使用。我们强烈推荐这款产品给所有寻求高性能、高可靠性的工程师和技术人员。如果您有任何疑问或需要更多技术支持,请随时联系我们的客服团队。

OA-DM011-H参数

参数
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 2.5mΩ
额定电流 25A
Q值 -
测试频率 10KHz
电感值 12μH
饱和电流(LSAT) 50A
长*宽*高 21mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM011-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM011-H OA-DM011-H数据手册

OA-DM011-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
