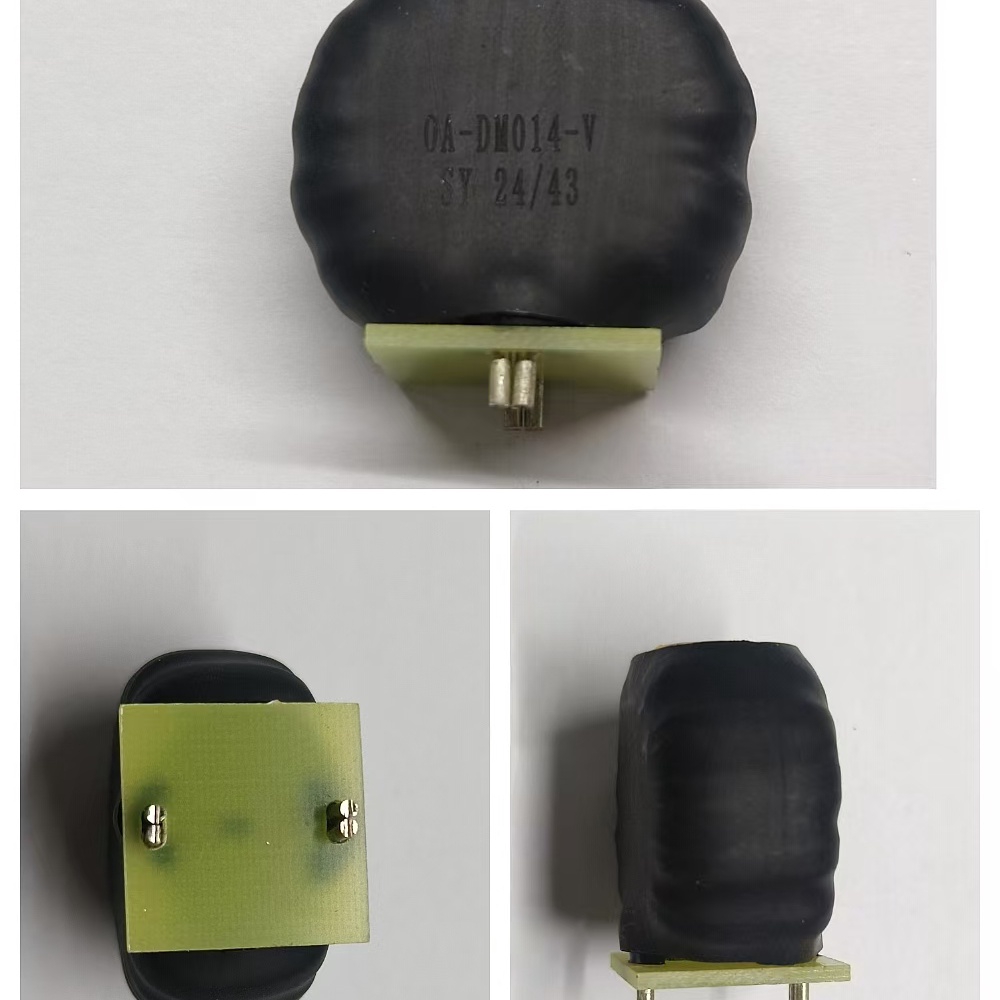

OA-DM014-V

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 25A 23uH ±15% 10K
供应商型号: OA-DM014-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM014-V

OA-DM014-V概述

    电子元器件产品技术手册:DM Inductance



    1. 产品简介



    DM Inductance是一种电感器,主要用于控制电流并储存能量。它具有强大的电流处理能力,能够稳定地维持电路中的电流。该产品广泛应用于通信设备、工业自动化控制系统、汽车电子、电源管理等领域。DM Inductance以其优异的性能和可靠性,在众多行业中受到广泛应用和好评。


    2. 技术参数



    DM Inductance的关键技术参数如下:

    - 型号:OA-DM014-V
    - 规格型号:25A 23uH ±15% 10K
    - 外形尺寸:长×宽×高 = 38mm × 38mm × 22mm
    - 重量:47.1g
    - 耐压测试:AC 1500V,1分钟
    - 绝缘电阻:≥1GΩ
    - 直流电阻:≤3mΩ(25℃)
    - 电感值:23μH(容差±15%)
    - 额定电流:25A
    - 工作温度范围:-40℃~+125℃
    - 存储温度和湿度:≤35℃,35%-65%RH


    3. 产品特点和优势



    DM Inductance具备以下独特的功能和优势:
    - 高精度:23uH的电感值容差仅为±15%,保证了稳定的性能。
    - 大电流处理能力:最大额定电流可达25A,适用于高功率应用。
    - 耐高低温:能够在极端温度环境下稳定工作,满足工业级标准。
    - 优良的绝缘性能:高绝缘电阻和严格的耐压测试确保了安全性。
    - 符合国际标准:符合RoHS和UL94标准,同时参考AEC-Q200标准进行测试,确保了高品质和可靠性。


    4. 应用案例和使用建议



    DM Inductance在多种应用场景中表现出色,例如在电源管理设备、通信基站和工业控制设备中发挥重要作用。为了更好地利用这一产品,建议遵循以下几点使用建议:
    - 环境选择:确保工作环境温度在-40℃~+125℃范围内,避免湿度过高。
    - 安装建议:避免靠近发热源或散热不良的位置,以防止过热。
    - 电路匹配:根据电路需求选择合适的电感值和电流等级,以确保最佳性能。
    - 定期检查:定期对产品进行检测,确保其性能稳定。


    5. 兼容性和支持



    DM Inductance与其他主流电子元器件兼容良好,可广泛应用于各类电子产品中。厂家提供全面的技术支持和服务,包括详细的用户手册和技术文档,确保用户能够轻松掌握产品的使用方法。此外,厂家还提供了完善的售后服务体系,帮助用户解决使用过程中遇到的问题。


    6. 常见问题与解决方案



    以下是用户可能遇到的一些常见问题及其解决方案:
    - Q1: 产品在低温环境下无法正常工作
    - A1: 检查工作环境温度是否超出-40℃~+125℃的范围。若温度过低,考虑采取保温措施或选择更适合低温环境的产品。
    - Q2: 绝缘电阻测试失败
    - A2: 确认测试环境无干扰因素,如湿气或导电物质。如果仍然失败,联系厂家技术支持团队进行进一步诊断。
    - Q3: 电感值不稳定
    - A3: 检查电路连接是否正确,确保所有接点接触良好。若问题依然存在,需仔细检查是否有外部电磁干扰影响。


    7. 总结和推荐



    总体来看,DM Inductance是一款性能优越、可靠性高的电感器,适用于多种高功率应用场景。它不仅符合严格的国际标准,还在多个可靠性测试中表现优异。因此,对于需要高性能电感器的应用场合,我们强烈推荐使用DM Inductance。用户可以根据具体需求选择合适的型号,并通过良好的使用习惯来确保产品的长期稳定运行。

OA-DM014-V参数

参数
测试频率 10KHz
电感值 23μH
饱和电流(LSAT) 45A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 3mΩ
额定电流 25A
Q值 -
长*宽*高 38mm(长度)*38mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM014-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM014-V OA-DM014-V数据手册

OA-DM014-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
