OA-DM018-H

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 50A 6uH ±15% 10K
供应商型号: OA-DM018-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5

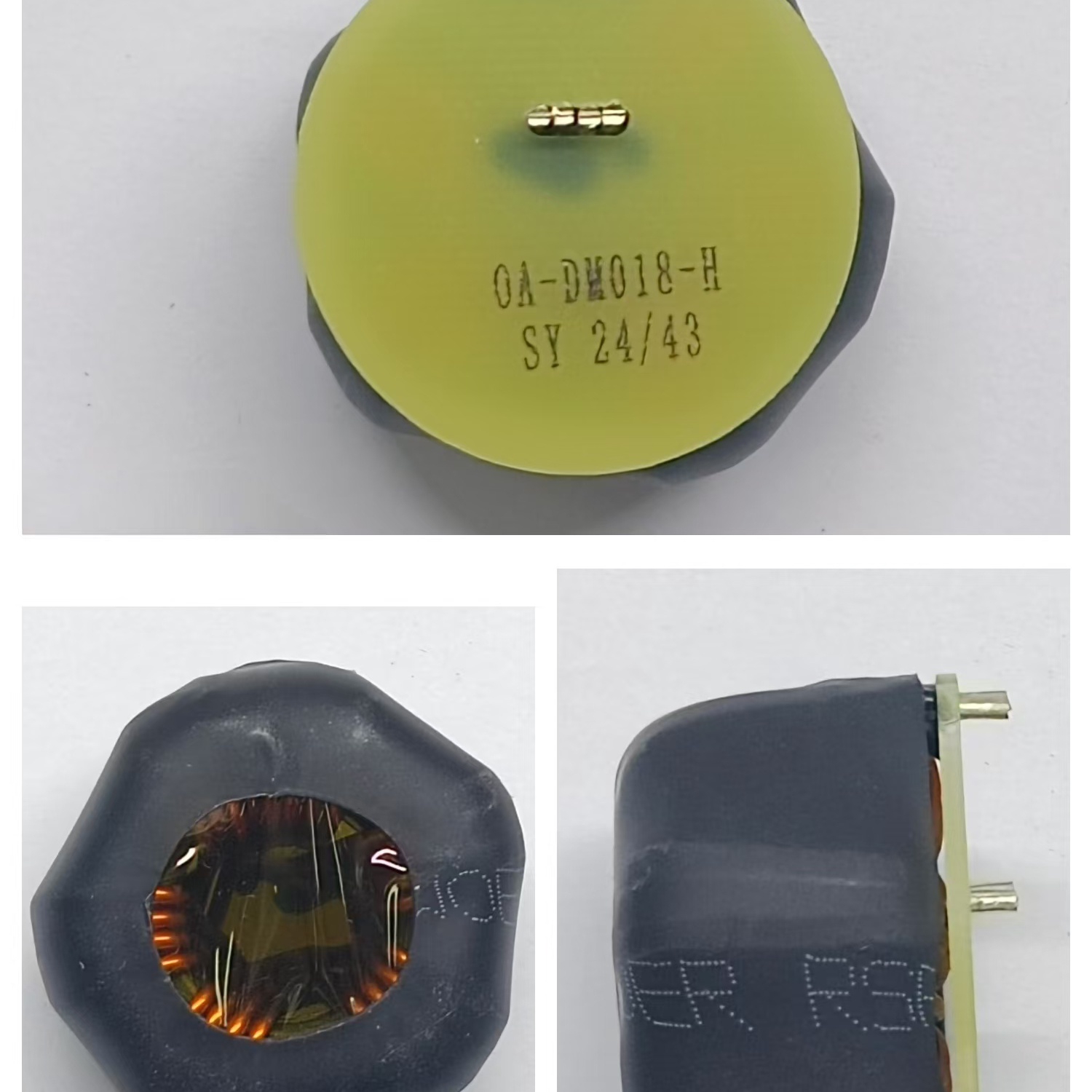

CHSHENYANG/上海燊阳电子 插件电感 OA-DM018-H

OA-DM018-H概述

    DM Inductance 技术手册

    产品简介


    DM Inductance 是一款高性能电感器,广泛应用于电源管理、信号处理、滤波器设计等领域。该产品的主要功能是储存电能,抑制瞬态电流,以及提供频率选择特性。适用于汽车电子、通信设备、工业自动化控制等多种场合。

    技术参数


    - 产品型号:OA-DM018-H
    - 类型:CM Inductance
    - 额定电流:50A
    - 电感值:6μH ±15%
    - 直流电阻:1mΩ(参考值)
    - 绝缘电阻:GΩ(测试条件:DC1000V,10秒,1GΩ无异常)
    - 电气性能测试条件:10kHz,0.3V,SER
    - 测试仪器:GKT3259
    - 起始和结束线:N1 / 50A,1:1,1-2圈
    - 外观检验标准:RoHS、UL94符合欧盟标准
    - 存储条件:温度<35℃,湿度35%-65%RH
    - 工作温度范围:-40°C ~ +125°C

    产品特点和优势


    1. 高可靠性:通过AEC-Q200标准测试,确保在严苛环境中稳定运行。
    2. 宽工作温度范围:可在-40°C到+125°C之间稳定工作,适应多种恶劣环境。
    3. 低直流电阻:降低能量损耗,提高效率。
    4. 高标准制造工艺:严格的生产和检测流程保证产品质量。

    应用案例和使用建议


    - 电源管理模块:可作为储能元件,用于平滑输出电压,减少纹波。
    - 滤波电路:适用于交流信号滤波,减少干扰。
    - 建议:使用时注意散热,避免过热导致损坏。如需在极端环境下使用,建议额外安装散热装置。

    兼容性和支持


    - 兼容性:本产品可以与多数标准接口兼容,适用广泛的电路设计。
    - 支持服务:上海盛阳电子科技有限公司提供全面的技术支持,包括设计咨询、故障排查和售后维修。

    常见问题与解决方案


    1. 问:产品如何储存?
    - 答:建议存放在干燥、通风良好的环境中,避免阳光直射和高湿环境。

    2. 问:如果产品出现故障怎么办?
    - 答:请联系上海盛阳电子科技有限公司客服部门,提供购买凭证和故障描述,以获取技术支持和维修服务。
    3. 问:如何正确连接该产品?
    - 答:请严格按照电路设计图纸进行连接,确保极性正确且连接稳固。

    总结和推荐


    综上所述,DM Inductance(OA-DM018-H)是一款具备高性能、高可靠性的电感器。适用于多种应用场合,特别是对工作环境要求较高的应用场景。我们强烈推荐此款产品给需要高效稳定电感元件的工程师和技术采购人员。

OA-DM018-H参数

参数
Q值 -
测试频率 10KHz
电感值 6μH
饱和电流(LSAT) 75A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 1mΩ
额定电流 50A
长*宽*高 27mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM018-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM018-H OA-DM018-H数据手册

OA-DM018-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 18.5375
300+ ¥ 16.908
1500+ ¥ 16.6262
3000+ ¥ 16.2035
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 92.68
