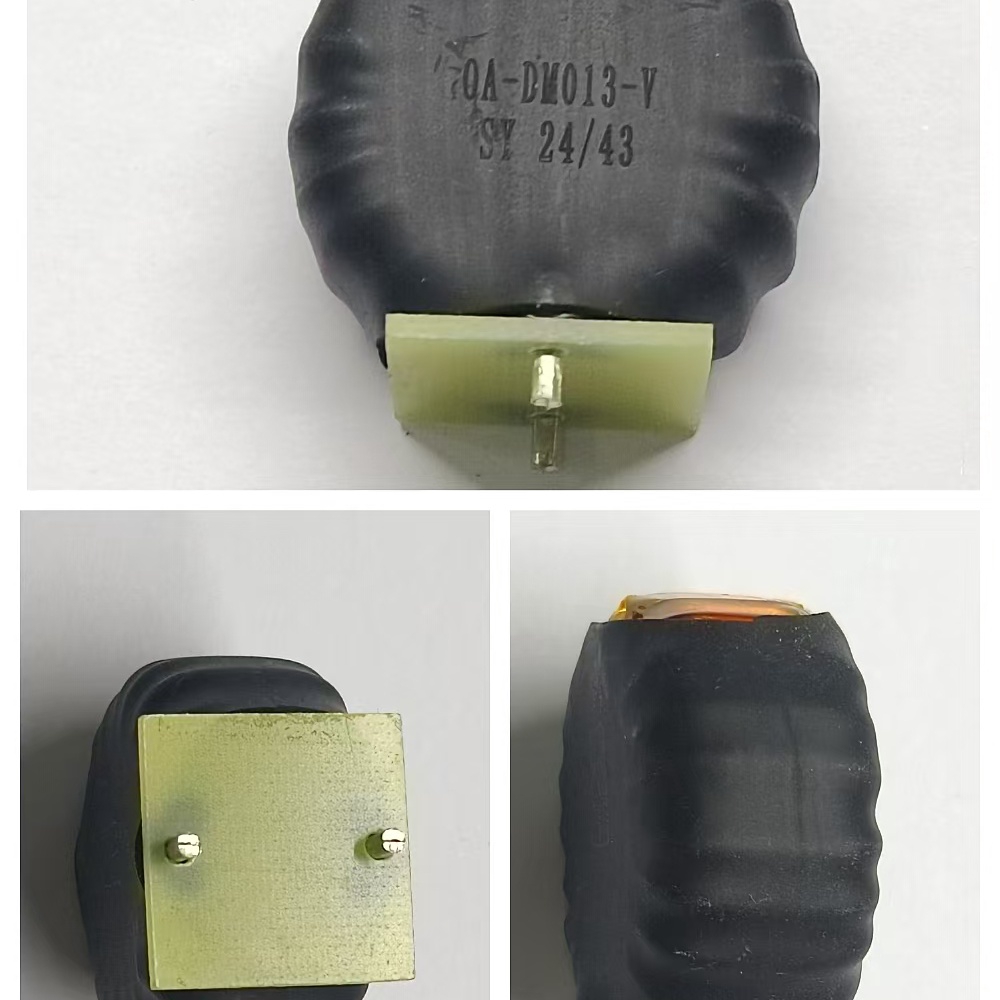

OA-DM013-V

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 20A 58uH ±15% 10K
供应商型号: OA-DM013-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM013-V

OA-DM013-V概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了上海申阳电子科技有限公司的DM电感和CM电感产品。这些电感器主要应用于电力转换、滤波电路、高频信号处理等多个领域,能够有效地提升系统的稳定性和效率。这两种电感器分别具有不同的规格型号和技术参数,适用于不同应用场景。

    技术参数


    | 参数 | DM电感 | CM电感 |
    |
    | 规格型号 | OA-DM013-V | OA-DM013-V |
    | 电流容量 | 20A | 20A |
    | 电感值 | 58μH ±15% | 58μH ±15% |
    | 阻抗(Z) | 10K | 10K |
    | 电气测试仪器 | GKT3259 | GKT3259 |
    | L(1-2)电感 | 49.3~66.7μH | 49.3~66.7μH |
    | 直流电阻(DCR) | 5mΩ | 5mΩ |
    | 绝缘电阻(GΩ) | ≥1GΩ | ≥1GΩ |
    | 工作温度范围 | -40~+125℃ | -40~+125℃ |

    产品特点和优势


    1. 可靠性:采用AEC-Q200标准进行可靠性能测试,确保长期稳定性。
    2. 高精度:电感值精度为±15%,满足多种应用场景的需求。
    3. 多功能性:可用于电力转换、滤波和高频信号处理等多种场合。
    4. 优良的机械性能:通过多次冲击、振动、弯曲等测试,确保耐用性和长期使用性。

    应用案例和使用建议


    1. 电力转换:在需要大电流的电力转换设备中,如开关电源和逆变器中使用,可以提高效率和稳定性。
    2. 滤波电路:在高频滤波电路中,用于抑制电磁干扰,保证系统正常运行。
    3. 高频信号处理:在通信设备中,用于滤除不必要的高频噪声。
    使用建议:建议在安装时注意电感器的工作温度范围,避免过高的工作温度导致性能下降。同时,在安装过程中应确保连接可靠,防止接触不良引发故障。

    兼容性和支持


    本产品可与多种电路板和其他电子元器件配合使用,适用于广泛的设备。厂商提供详尽的技术支持和维护服务,包括设计咨询、安装指导和故障排查等。

    常见问题与解决方案


    1. 问:如何判断电感器是否损坏?
    答:可以通过测量电感值来判断。如果测得的电感值与标称值相差较大,则说明电感器可能已损坏。
    2. 问:电感器在高温环境下是否能正常工作?
    答:根据手册中的测试结果,本电感器在125℃高温下仍能正常工作。但在实际应用中,建议采取适当的散热措施以确保稳定性和使用寿命。

    总结和推荐


    综上所述,上海申阳电子科技有限公司的DM电感和CM电感是性能卓越、可靠性高的电子元器件,适用于各种复杂的应用环境。其良好的电气特性和坚固的机械性能使其在市场上具备较高的竞争力。强烈推荐使用这些电感器以提升系统的整体性能。

OA-DM013-V参数

参数
测试频率 10KHz
电感值 58μH
饱和电流(LSAT) 40A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 6mΩ
额定电流 20A
Q值 -
长*宽*高 38mm(长度)*38mm(高度)
通用封装 DIP-4
应用等级 工业级
零件状态 在售
