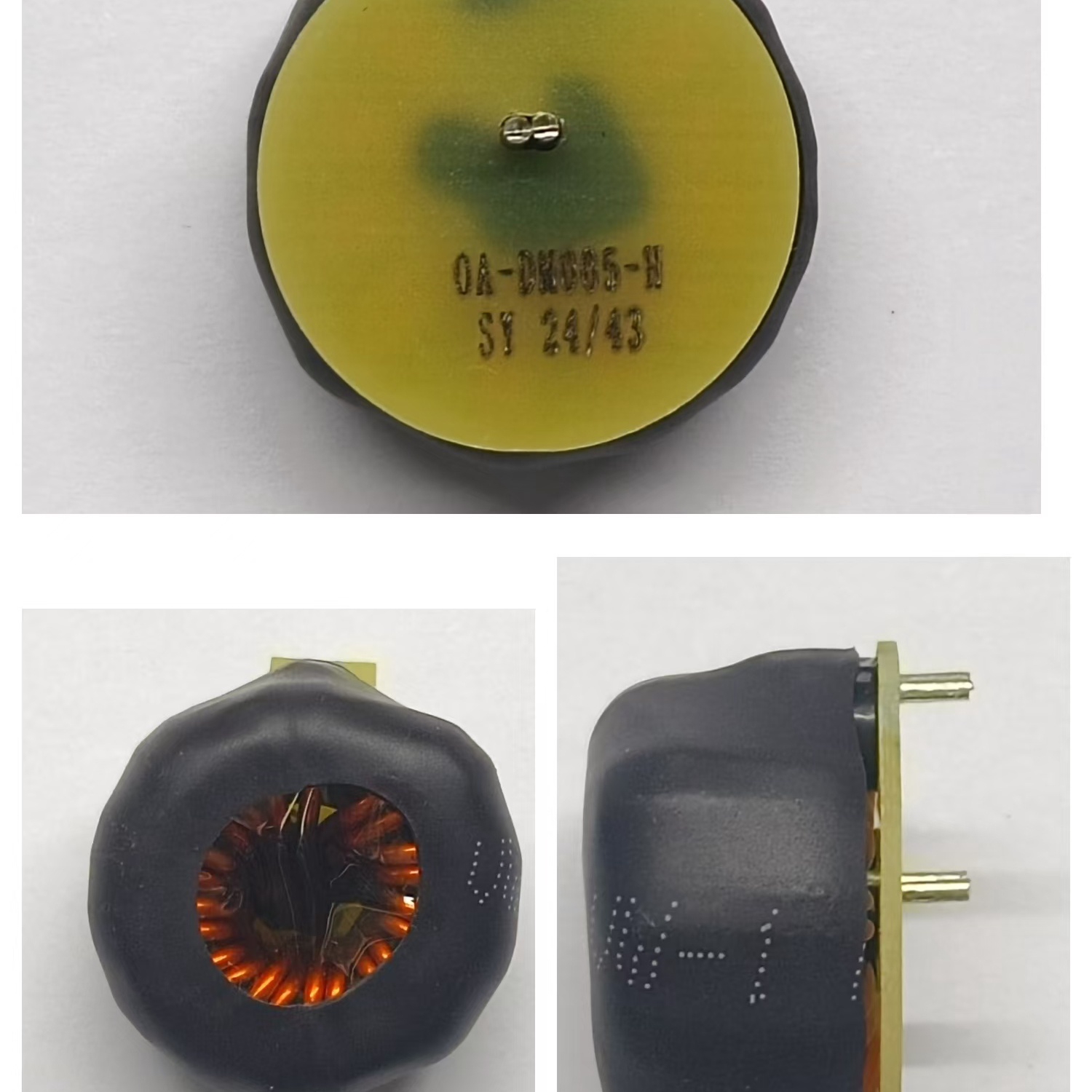

OA-DM005-H

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 15A 15uH ±15% 10K
供应商型号: OA-DM005-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM005-H

OA-DM005-H概述

    电子元器件产品技术手册解析

    一、产品简介


    产品名称:CM Inductance
    产品类型:共模电感(Common Mode Inductor)
    主要功能:
    1. 过滤电磁干扰(EMI)
    2. 平衡信号传输
    3. 提升电路稳定性
    应用领域:
    - 电源管理
    - 工业自动化
    - 通讯设备
    - 汽车电子

    二、技术参数


    电气特性:
    - 电感值:15μH ±15%
    - 最大电流:15A
    - 直流电阻(DCR):≤3mΩ(25°C)
    - 绝缘电阻:≥1GΩ
    - 起始频率(START):10kHz
    - 结束频率(FINISH):10kHz
    材料尺寸:
    - 长度(A):28mm
    - 宽度(B):17mm
    - 重量:21.1g
    电气性能测试:
    - 电感值测试条件:10kHz, 0.3V
    - 额定温度范围:-40°C ~ +125°C
    - 存储温度和湿度:<35°C;35%-65% RH

    三、产品特点和优势


    独特功能:
    - 高性能过滤:能够有效过滤电磁干扰,提高电路的稳定性和可靠性。
    - 宽泛的工作范围:在极端温度下仍能保持稳定的工作性能。
    - 良好的绝缘性能:符合AEC-Q200标准,确保在恶劣环境下不发生击穿现象。
    市场竞争力:
    - 多功能性:适用于多种复杂的应用环境,如电源管理和汽车电子等领域。
    - 高可靠性:通过多项严格的测试验证,确保长时间使用下的稳定性和安全性。
    - 高性价比:在保证高性能的同时,成本控制合理,具有较强的市场竞争力。

    四、应用案例和使用建议


    实际使用场景:
    - 电源管理:在开关电源中用于抑制输入端的EMI噪声。
    - 汽车电子:用于车载电源系统中,减少电压波动对其他电器设备的影响。
    - 通讯设备:在高速数据传输线路中,有效消除高频干扰,提升信号质量。
    使用建议:
    - 正确安装:确保引脚焊接牢固,避免振动导致接触不良。
    - 散热处理:在高电流应用中,考虑加装散热片以延长使用寿命。
    - 环境适应:考虑到工作温度范围较广,需注意电路板的整体散热设计。

    五、兼容性和支持


    兼容性:
    - 该产品适用于多种PCB布局,兼容不同品牌和型号的电路板设计。
    厂商支持:
    - 售后服务:提供技术支持和维修服务。
    - 文档资料:详细的产品手册和使用说明,方便用户参考和操作。

    六、常见问题与解决方案


    常见问题及解决方案:
    - 问题1:启动时出现异常噪音
    - 原因:安装不当或焊接不良。
    - 解决办法:检查安装位置,重新焊接引脚。

    - 问题2:电路保护功能失效
    - 原因:绝缘层损坏或电感值变化过大。
    - 解决办法:更换新的电感器,检查电路连接。

    七、总结和推荐


    综合评估:
    - 优点:出色的EMI过滤性能、宽泛的工作温度范围、高可靠性。
    - 缺点:对于高电流环境下的长期使用可能需要额外的散热措施。
    推荐:
    - 强烈推荐在电源管理、汽车电子和通讯设备等领域中使用。其卓越的性能和广泛的适用性使其成为市场上极具竞争力的产品。

OA-DM005-H参数

参数
测试频率 10KHz
电感值 15μH
饱和电流(LSAT) 30A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 3mΩ
额定电流 15A
Q值 -
长*宽*高 17mm(高度)
通用封装 DIP-4
零件状态 在售
