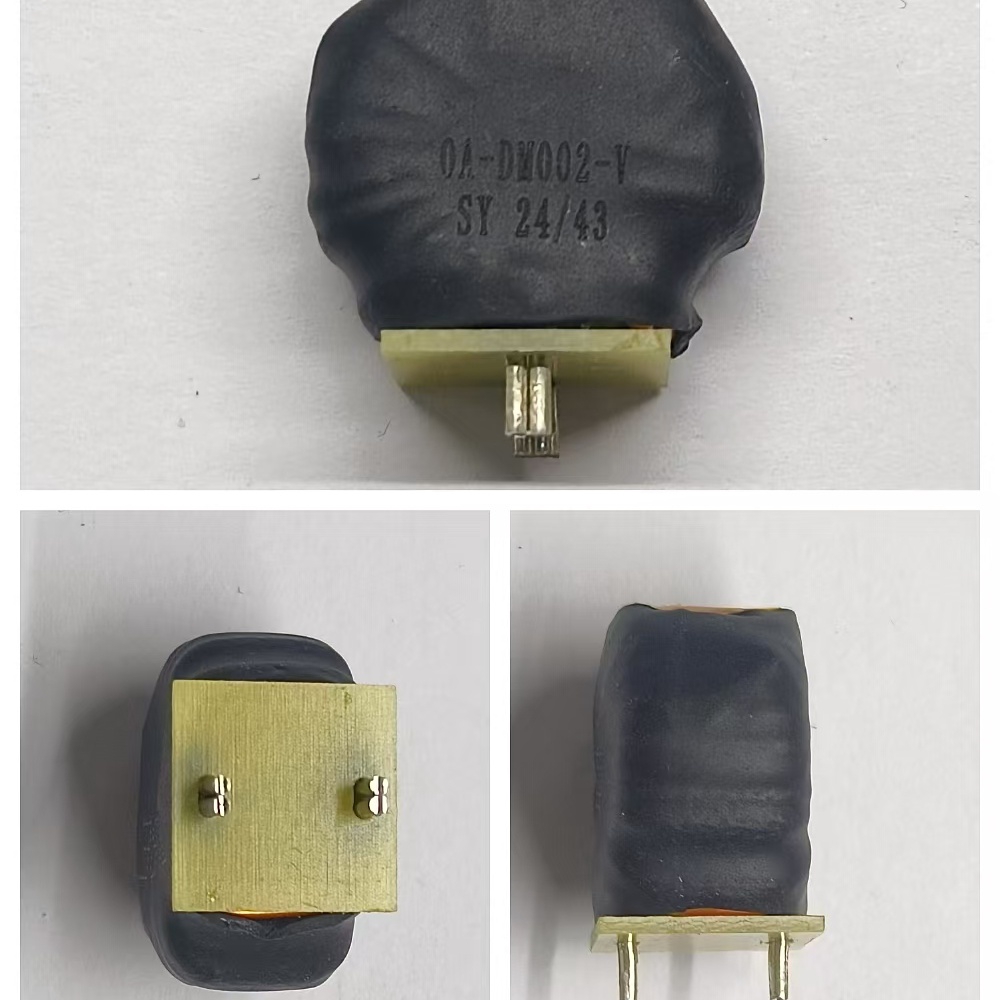

OA-DM002-V

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 10A 10uH ±15% 10K
供应商型号: OA-DM002-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM002-V

OA-DM002-V概述

    电子元器件技术手册解析 —— DM Inductance OA-DM002-V

    一、产品简介


    DM Inductance OA-DM002-V 是一款高性能的电感器,广泛应用于电源管理、电机驱动、射频通信、汽车电子等多个领域。该产品具有稳定的电气特性和优良的环境适应能力,是现代电子产品设计的理想选择。

    二、技术参数


    | 参数 | 描述 |

    | 型号 | OA-DM002-V |
    | 类型 | DM Inductance |
    | 电感量 | 10uH |
    | 电流 | 10A |
    | 误差范围 | ±15% |
    | 电阻 | ≤3.8mΩ |
    | 绝缘耐压 | AC1500V, 1分钟 |
    | 绝缘电阻 | ≥1GΩ |
    | 工作温度范围 | -40°C ~ +125°C |
    | 尺寸(长×宽×高)| 22mm × 22mm × 13mm |

    三、产品特点和优势


    - 高精度: 电感量误差控制在±15%,确保产品性能稳定可靠。
    - 大电流承载: 可承受高达10A的电流,适用于需要高功率应用的场景。
    - 良好的热稳定性: 在极端环境下仍能保持出色的电气特性,满足苛刻的工作条件。
    - 严格的制造标准: 符合欧盟RoHS标准及UL94认证,保证环保且安全。
    - 卓越的可靠性: 参考AEC-Q200标准测试,确保长期稳定工作。

    四、应用案例和使用建议


    DM Inductance OA-DM002-V 广泛应用于多种场合,如电源滤波、高频振荡电路、电机控制器等。以下是几个典型应用场景的使用建议:
    - 电源滤波: 应用于直流电源滤波,以降低输出电压纹波,提高电源的稳定性。
    - 电机驱动: 作为储能元件,提供瞬时的大电流,保证电机的正常启动和运行。
    - 射频通信: 用于射频信号的传输与耦合,提高信号质量。
    使用建议:
    - 确保电感器周围没有强磁场干扰,以免影响电感器的正常工作。
    - 严格按照电气规范进行安装,避免接触不良或短路现象。

    五、兼容性和支持


    DM Inductance OA-DM002-V 与其他常见的电子元件兼容性良好,可在多种类型的PCB板上进行安装和使用。制造商提供了详尽的技术文档和在线支持服务,帮助客户解决问题并确保产品的顺利应用。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动大 | 检查滤波电容是否失效,调整参数 |
    | 设备启动困难 | 检查电源线路,确认供电稳定 |
    | 设备过热 | 检查散热系统是否正常工作 |
    | 绝缘电阻低 | 检查电感器绝缘层是否破损,清洁接点|

    七、总结和推荐


    综上所述,DM Inductance OA-DM002-V是一款性能卓越、应用广泛的电感器,适用于多种复杂的电子应用场景。其稳定的电气性能和可靠的物理特性使其成为工程师的首选之一。强烈推荐在电源管理、电机驱动等领域使用这款产品,以提升整个系统的性能和稳定性。

OA-DM002-V参数

参数
容差 -
直流电阻(DCR) 4mΩ
额定电流 10A
Q值 -
测试频率 10KHz
电感值 10μH
饱和电流(LSAT) 20A
自谐振频率(SRF) 10K
长*宽*高 22mm(长度)*22mm(高度)
通用封装 DIP-4
应用等级 工业级
零件状态 在售

OA-DM002-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM002-V OA-DM002-V数据手册

OA-DM002-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 8.275
300+ ¥ 7.548
1500+ ¥ 7.4222
3000+ ¥ 7.2335
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 41.37
直接购买
加入购物车
