OA-DM008-H

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 20A 14uH ±15% 10K
供应商型号: OA-DM008-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5

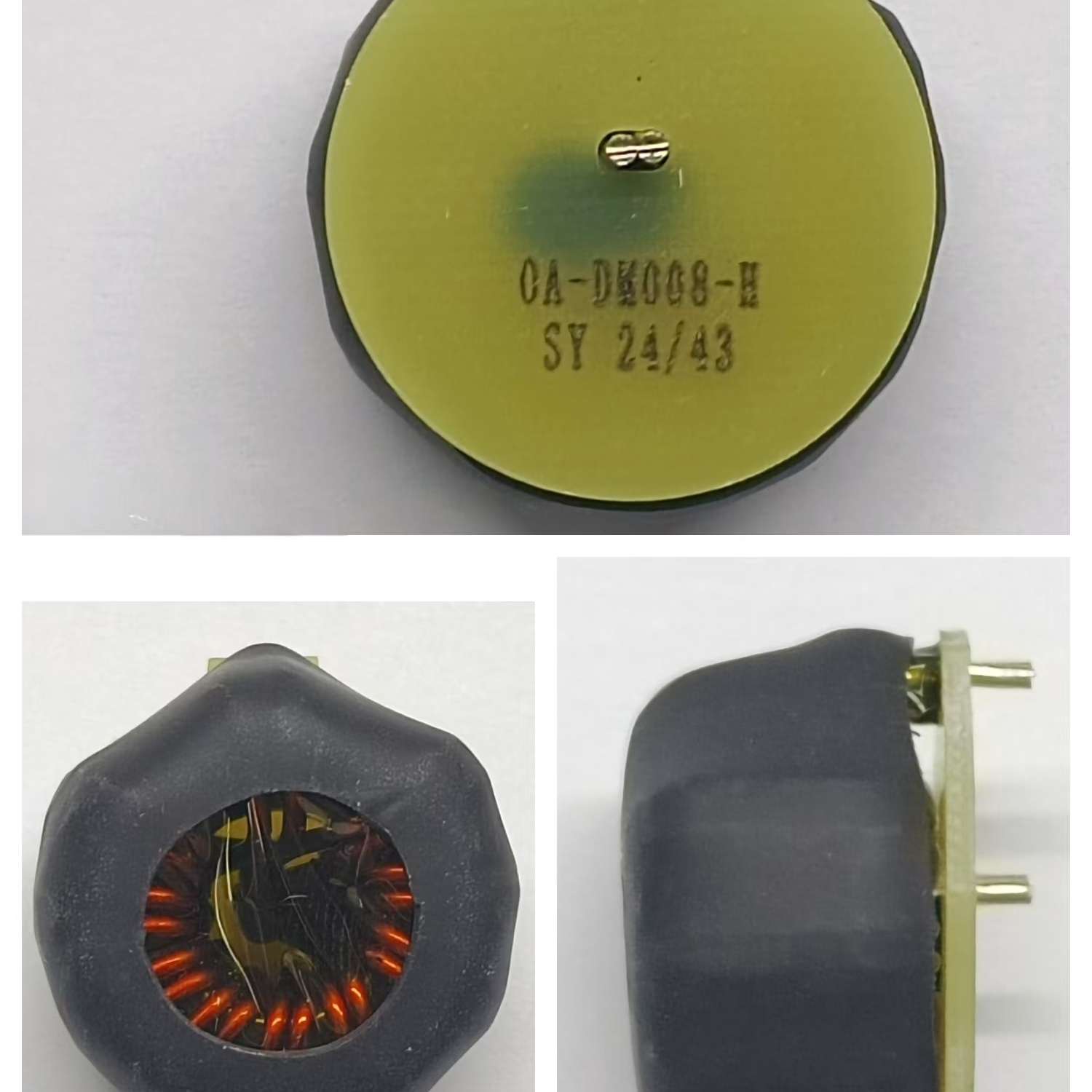

CHSHENYANG/上海燊阳电子 插件电感 OA-DM008-H

OA-DM008-H概述


    产品简介


    产品名称:CM Inductance
    类型:电感器
    主要功能:提供电感功能,用于滤波、耦合、振荡电路中。
    应用领域:广泛应用于消费电子、汽车电子、通信设备等领域。

    技术参数


    以下是CM Inductance的主要技术规格:
    | 参数 | 值 |

    | 类型 | CM Inductance |
    | 额定电流 | 20A |
    | 电感值 | 14uH ± 15% |
    | 直流电阻 | 3mΩ (25°C) |
    | 阻隔电压 | AC 1500V, 1min |
    | 绝缘电阻 | ≥1GΩ @ DC 1000V |
    | 尺寸规格(mm) | A: 31, B: 20, C: 12, D: 3.5, E: 3.2, F: 1.7, G: 33.9 |
    | 重量 | 1.7g |

    产品特点和优势


    特点:
    1. 宽温度范围:能够在-40℃至+125℃的环境中稳定工作。
    2. 高可靠性:符合AEC-Q200标准,通过一系列严格的可靠性测试。
    3. 抗湿热性:具备良好的偏高湿度环境下的稳定性和抗湿能力。
    4. 结构坚固:经过多次机械冲击和振动测试,确保产品在恶劣环境中的耐用性。
    5. 良好焊接性:符合J-STD-002标准,适用于自动化焊接工艺。
    优势:
    1. 出色的性能稳定性:无论是直流还是交流条件,均能保持稳定的电感值。
    2. 多功能应用:适用于各种工业和消费电子设备。
    3. 广泛的兼容性:能够与其他常见的电子元器件协同工作,简化系统集成过程。
    4. 高质量制造:100%外观和电气性能检测,确保产品质量。

    应用案例和使用建议


    应用案例:
    1. 消费电子:例如手机充电器、电源适配器。
    2. 汽车电子:车载导航系统、车灯控制系统。
    3. 通信设备:网络路由器、基站设备。
    使用建议:
    1. 工作环境:确保工作环境温度和湿度符合规定范围。
    2. 安装位置:选择避免强烈震动和机械冲击的位置。
    3. 散热设计:考虑散热措施,以防止过热导致性能下降。

    兼容性和支持


    兼容性:
    - 与多种主流电子元器件兼容,可轻松集成到现有系统中。
    - 符合RoHS标准,环保且易于回收。
    支持和服务:
    - 厂商提供详细的技术支持和售后服务,包括产品安装指导、故障排查等。

    常见问题与解决方案


    1. 问题:产品在高温环境下工作不稳定。
    - 解决方案:检查系统散热设计,增加外部散热片或采用强制风冷。
    2. 问题:电气性能波动较大。
    - 解决方案:检查接线是否牢固,确保电路设计合理。
    3. 问题:产品在振动环境中损坏。
    - 解决方案:选用适当的防护材料,加强固定措施,减少震动影响。

    总结和推荐


    总结:
    1. 优点:出色的电气性能、高可靠性和宽温度范围使其在多个应用领域表现出色。
    2. 缺点:无明显缺陷。
    推荐:
    鉴于其卓越的性能和广泛应用,我们强烈推荐该产品用于各种工业和消费电子产品。无论是在高温、振动或高湿度环境中,都能保证稳定的性能表现。

OA-DM008-H参数

参数
额定电流 20A
Q值 -
测试频率 10KHz
电感值 14μH
饱和电流(LSAT) 40A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 2.5mΩ
长*宽*高 20mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM008-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM008-H OA-DM008-H数据手册

OA-DM008-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.8875
300+ ¥ 10.836
1500+ ¥ 10.6554
3000+ ¥ 10.3845
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 59.43
