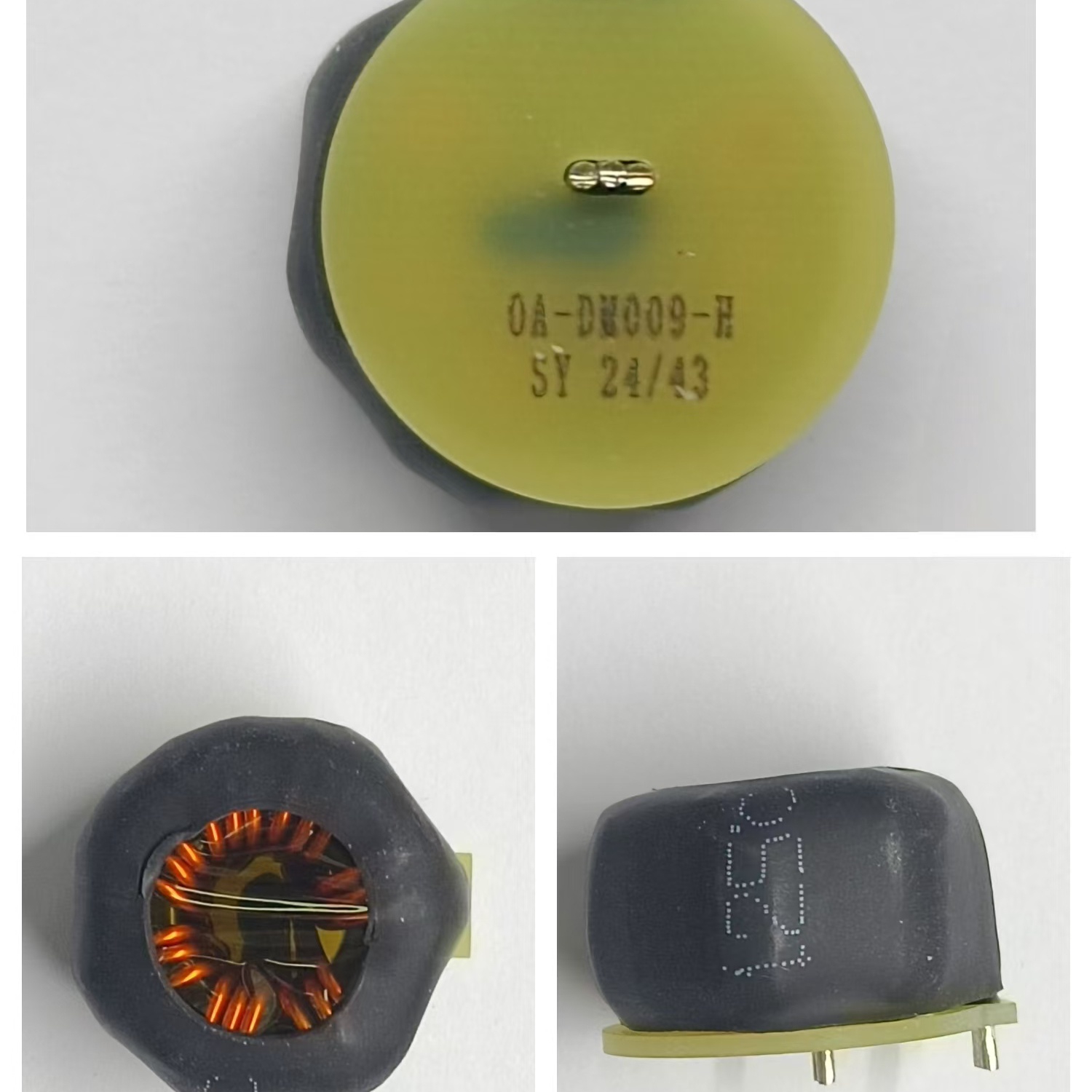

OA-DM009-H

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 25A 7uH ±15% 10K
供应商型号: OA-DM009-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM009-H

OA-DM009-H概述


    产品简介


    产品类型与主要功能
    DM Inductance和CM Inductance是两种特定类型的电感器,主要用于电源管理、滤波、电磁干扰抑制等应用领域。DM Inductance和CM Inductance都具备出色的电感值和额定电流能力,能够在多种复杂的工作环境中稳定运行。
    应用领域
    这些电感器广泛应用于通信设备、计算机硬件、工业自动化控制、汽车电子等领域,特别是在需要高性能滤波和电磁兼容性的场合。

    技术参数


    - 产品型号: DM Inductance(OA-DM009-H)
    - 电感值: 7μH ±15%
    - 额定电流: 25A
    - 阻抗: 10K
    - 测量条件: 10kHz, 0.3V
    - 绝缘电阻: ≥1GΩ
    - 直流电阻: ≤2mΩ
    - 绝缘耐压: AC1500V,1分钟

    产品特点和优势


    独特功能
    1. 精确的电感值: 具有严格的容差控制(±15%),确保稳定的电气性能。
    2. 高性能滤波: 高额定电流和低直流电阻使其在滤波应用中表现出色。
    3. 优秀的机械强度: 经过多项可靠性测试,如温度循环、偏高湿度等,能够承受严苛的工作环境。
    市场竞争力
    - 稳定性高: 符合AEC-Q200标准,适用于汽车电子等对可靠性要求极高的领域。
    - 易于集成: 尺寸小巧,方便在各种电子设备中集成。

    应用案例和使用建议


    实际使用场景
    - 电源管理: 在开关电源中用作滤波电感,有效减少纹波电压,提高电源效率。
    - 电磁干扰抑制: 在高速信号传输线路中用作共模电感,减少EMI干扰。
    使用建议
    - 安装注意事项: 在安装过程中应避免机械应力,确保端子不受额外拉力。
    - 温度管理: 在极端温度条件下使用时,建议使用散热片或冷却装置以维持正常工作状态。

    兼容性和支持


    兼容性
    - 与常见的电路板和连接器兼容,便于集成到现有设计中。
    - 具有良好的兼容性,可用于大多数电子设备。
    厂家支持
    - 提供详尽的技术文档和支持服务,包括安装指南、维护手册等。
    - 专业团队随时解答客户的技术咨询,确保客户能够充分发挥产品的潜力。

    常见问题与解决方案


    常见问题
    1. 温升过高
    2. 滤波效果不佳
    3. 外观损坏
    解决方案
    1. 温升过高: 检查散热设计,增加散热片或使用散热膏。
    2. 滤波效果不佳: 调整电感器的电感值或优化电路设计。
    3. 外观损坏: 检查安装过程,确保没有过度施加外力。

    总结和推荐


    综合评估
    DM Inductance和CM Inductance凭借其精确的电感值、出色的电气性能和优异的可靠性,在众多应用中表现出色。特别是其在高温存储、温度循环和偏高湿度等环境下的优异表现,使其成为电源管理和电磁兼容应用的理想选择。
    推荐结论
    我们强烈推荐使用DM Inductance和CM Inductance电感器,它们不仅满足基本的功能需求,还能提供卓越的性能和可靠性,适用于各种复杂的工作环境。

OA-DM009-H参数

参数
测试频率 10KHz
电感值 7μH
饱和电流(LSAT) 45A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 1.5mΩ
额定电流 25A
Q值 -
长*宽*高 20mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM009-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM009-H OA-DM009-H数据手册

OA-DM009-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.7375
300+ ¥ 10.704
1500+ ¥ 10.5256
3000+ ¥ 10.258
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 58.68
