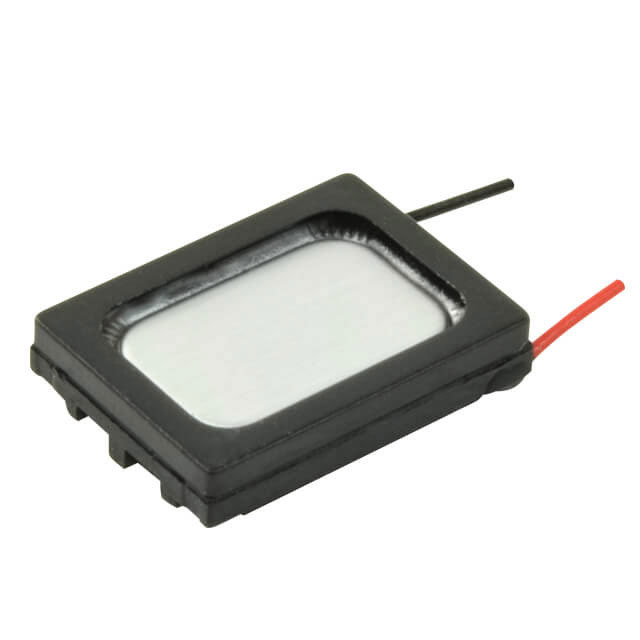

CMS-151135-078L100

产品分类: 喇叭/扬声器
厂牌: SAME SKY
产品描述: 导线,引线端子 Top 700mW 100Hz~20kHz 8Ω 导线安装 15mm(长度)*11mm(宽度)
供应商型号: N-CMS-151135-078L100
供应商: 云汉优选
标准整包数: 1
SAME SKY 喇叭/扬声器 CMS-151135-078L100

CMS-151135-078L100概述


    产品简介


    微扬声器(micro-speaker)是一种专为便携式电子设备设计的小型扬声器模块,具有高音质和紧凑结构的特点。本产品型号为 CMS-15113-078X,是一款额定功率为 0.7W 的微型扬声器,阻抗为 8Ω,适用于手机、平板电脑、智能手表及其他消费类电子设备。凭借其卓越的声音表现和高集成度,它已成为现代电子产品不可或缺的重要组成部分。

    技术参数


    | 参数名称 | 条件/描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入功率 | 最大功率:符合 IEC-268-5 标准,在 1 cc 箱内 | 0.7 | 1.0 W |
    | 阻抗 | 在 2.0 kHz 下,2.37 Vrms 测量值 | 6.8 | 8 | 9.2 | Ω |
    | 线圈电阻 6.48 | 7.2 | 7.92 | Ω |
    | 谐振频率(Fo) | 自由空气下,10 cm 560 | 840 | Hz |
    | 频率响应范围 100 20,000 | Hz |
    | 声压级 | 0.7 W 功率下,10 cm,1 cc 箱内平均值 | 88 | 91 | 94 | dB |
    | 失真 | 800~1200 Hz,2.37 Vrms,10 cm | 15 % |
    | 噪音 | 正弦波 0.2~2 kHz | 必须正常 |
    | 极性方向 | 正向直流电流时,锥体向前
    | 尺寸 15 x 11 x 3 mm mm |
    | 磁铁材料 | Nd-Fe-B
    | 锥体材质 | PEEK
    | 重量 1.5 g
    | 工作温度范围 -20 70 | °C |
    | 存储温度范围 -40 85 | °C |

    产品特点和优势


    1. 高保真音质:采用钕铁硼磁铁和 PEEK 材质锥体,确保出色的高频和低频响应。
    2. 紧凑设计:尺寸仅为 15 x 11 x 3 mm,非常适合空间受限的设备。
    3. 高可靠性:工作温度范围宽(-20°C 至 70°C),适用于多种环境条件。
    4. 多功能接口:提供三种接触方式(弹簧触点、焊盘、引线),便于灵活集成。
    5. 环保合规:RoHS 认证,确保产品符合欧盟环保要求。

    应用案例和使用建议


    应用案例
    - 手机和平板电脑:适合用于通知铃声和音频播放。
    - 可穿戴设备:如智能手表,提供语音提示和音乐播放功能。
    - 医疗设备:例如助听器和便携式诊疗仪。
    使用建议
    1. 电路设计:确保输入电压稳定,避免过载保护触发。
    2. 散热管理:长时间使用时需注意热累积问题,可通过增加散热片缓解。
    3. 测试与验证:在开发阶段测试频率响应和声压级,确保满足最终用户需求。

    兼容性和支持


    - 兼容性:CMS-15113-078X 可与主流 PCB 设计工具无缝结合,推荐焊盘布局和 3D 模型可在官网获取。
    - 支持服务:CUI Devices 提供一年有限保修,官网有完整的售后和技术支持文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 音质失真严重 | 检查输入信号是否符合规格,调整功放电路。 |
    | 扬声器无法正常发声 | 确认极性连接正确,检查焊点是否存在虚焊。 |
    | 温度过高导致设备异常关闭 | 优化散热设计,增加外部风扇或热导管。 |
    | 扬声器内部发出杂音 | 排查设备环境是否有干扰,确认接触良好。 |

    总结和推荐


    CMS-15113-078X 微型扬声器凭借其卓越的音质、紧凑的外形和广泛的应用适配性,成为消费类电子领域的理想选择。其高效的声学表现、环保材料和丰富的功能选项使其在市场上极具竞争力。对于需要高精度和高性能的小型设备而言,这款扬声器是最佳解决方案。强烈推荐在相关项目中使用此产品。

    日期:2022 年 8 月 5 日
    页码:1/5
    产品系列:CMS-15113-078X
    描述:扬声器

CMS-151135-078L100参数

参数
端接类型 导线,引线端子
工作电压 -
声压级 -
频率 100Hz~20kHz
阻抗
额定功率 700mW
端口位置 Top
长*宽*高 15mm(长度)*11mm(宽度)
安装方式 导线安装
零件状态 在售
包装方式 托盘

CMS-151135-078L100厂商介绍

Same Sky是一家致力于提供高品质照明解决方案的公司,主营产品包括LED灯具、太阳能照明系统和智能照明控制系统。产品分类涵盖商业照明、户外照明、家居照明等多个领域,广泛应用于商场、办公楼、街道、公园等场所。

Same Sky的优势在于:
1. 创新技术:采用先进的LED技术和智能控制系统,提高照明效率,降低能耗。
2. 节能环保:产品符合环保标准,减少碳排放,助力可持续发展。
3. 定制服务:根据客户需求提供个性化照明解决方案,满足不同场景需求。
4. 品质保证:严格质量控制,确保产品性能稳定可靠。
5. 专业团队:拥有经验丰富的研发、销售和服务团队,为客户提供全方位支持。

CMS-151135-078L100数据手册

厂牌 PDF简要描述 下载
SAME SKY 喇叭/扬声器 SAME SKY CMS-151135-078L100 CMS-151135-078L100数据手册

CMS-151135-078L100封装设计

查看详情并下载
Symbol
Footprint
3D Model
